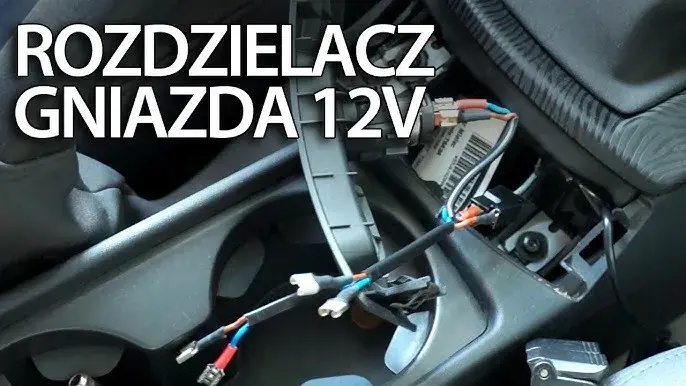

Jak zamontować dodatkowe gniazdo 12V w aucie?

Jak zamontować dodatkowe gniazdo 12V w aucie?
Autor Dominik Mróz
Dominik Mróz18.09.2023 | 6 min.

Montaż dodatkowego gniazda 12V w aucie to doskonały sposób na rozbudowanie funkcjonalności naszego pojazdu. Pozwala na podłączenie różnych urządzeń i akcesoriów wymagających zasilania, takich jak lodówka turystyczna, odkurzacz samochodowy, czy ładowarki do telefonów i laptopów. Choć na pierwszy rzut oka wydaje się to skomplikowaną operacją, w rzeczywistości można ją przeprowadzić samodzielnie, mając podstawową wiedzę techniczną i odpowiednie narzędzia. Przy odrobinie wprawy i zachowaniu należytej staranności montaż gniazda 12V nie powinien nastręczać większych trudności.

Miejsce montażu gniazda 12V w aucie

Deska rozdzielcza

Deska rozdzielcza to najwygodniejsze miejsce na umiejscowienie dodatkowego gniazda 12V. Montując je w zasięgu ręki, np. w dolnej części deski po stronie pasażera, mamy do niego łatwy dostęp podczas jazdy. Trzeba jednak pamiętać, by gniazdo nie ograniczało widoczności kierowcy i nie przeszkadzało w korzystaniu z innych elementów wyposażenia auta.

Schowek

Gniazdo 12V można również zamontować w schowku. Jest to dobre rozwiązanie, jeśli chcemy ukryć przewody i nie zaśmiecać deski rozdzielczej. Zwykle najlepszym miejscem jest przednia ścianka schowka, gdzie gniazdo będzie łatwo dostępne, a jednocześnie niewidoczne. Trzeba tylko pamiętać o odpowiedniej długości przewodów.

Tylna część auta

Tylna część auta, np. bagażnik, to również dobre miejsce do zamontowania gniazda 12V. Może być przydatne przy przewożeniu bagażu wymagającego zasilania, jak lodówka czy odkurzacz. Należy jednak wówczas poprowadzić przewody tak, by nie przeszkadzały one w załadunku i nie uległy uszkodzeniu.

Narzędzia i materiały potrzebne do montażu

Wkrętarka i wkręty

Do zamontowania gniazda 12V i poprowadzenia przewodów przyda się przede wszystkim wkrętarka z kompletem nasadek. Powinna mieć regulację momentu obrotowego, by nie uszkodzić plastikowych elementów auta. Oprócz niej niezbędne będą odpowiednie wkręty samogwintujące lub z nakrętkami do zamocowania gniazda oraz opaski zaciskowe do przymocowania przewodów.

Przewody i złącza

Kluczowym elementem jest oczywiście przewód zasilający gniazdo o odpowiedniej długości i przekroju oraz przewód uziemiający. Potrzebne będą też złącza do podłączenia przewodów oraz ewentualnie przelotka, ułatwiająca wyprowadzenie przewodów z kabiny do bagażnika.

Gniazdo 12V i bezpieczniki

Niezbędne jest oczywiście samo gniazdo 12V z odpowiednim zabezpieczeniem. Może to być gniazdo zapalniczkowe lub dedykowane gniazdo 12V z bezpiecznikiem. Często wymagany jest też dodatkowy bezpiecznik w szeregu, chroniący instalację samochodową.

Demontaż wnętrza samochodu

Zdejmowanie tapicerek i osłon

Aby zamontować gniazdo i poprowadzić przewody, konieczne będzie częściowe rozebranie wnętrza auta. Należy zdjąć tapicerkę w miejscu planowanego montażu gniazda oraz plastikowe osłony i panele, pod którymi będą prowadzone przewody. W niektórych samochodach trzeba również zdemontować tunel centralny oraz częściowo deskę rozdzielczą.

Odkręcanie plastikowych elementów

Aby dotrzeć do instalacji elektrycznej samochodu i wybrać optymalną trasę poprowadzenia przewodów, konieczne będzie odkręcenie plastikowych paneli, osłon i listew w kabinie. Należy to robić ostrożnie, aby nie uszkodzić łączników czy nadwerężyć mocowań.

Dostęp do instalacji elektrycznej

Po zdemontowaniu wyposażenia wnętrza możliwy jest dostęp do wiązek instalacji elektrycznej samochodu. Pozwoli to wybrać dogodne miejsce do podłączenia przewodów zasilających oraz przewodu uziemiającego nowe gniazdo 12V.

Podłączenie przewodów i montaż gniazda

Jak zamontować dodatkowe gniazdo 12V w aucie?

Przygotowanie i doprowadzenie przewodów

Po wybraniu optymalnej trasy należy poprowadzić wzdłuż niej przewody do gniazda 12V. W razie potrzeby można wywiercić otwory na przepusty w plastikowych elementach. Przewody należy odpowiednio zabezpieczyć opaskami, aby nie ocierały się o ostre krawędzie.

Podłączenie zasilania do gniazda

Kluczowym etapem jest podłączenie przewodów do gniazda 12V i do instalacji elektrycznej auta. Przewód zasilający łączymy bezpośrednio do wiązki, a uziemiający do masstyku lub blachy nadwozia. Należy pamiętać o zainstalowaniu bezpiecznika.

Zamocowanie gniazda w wybranym miejscu

Po sprawdzeniu poprawności podłączeń można przystąpić do mechanicznego zamocowania gniazda we wcześniej wybranym miejscu. Do mocowania używamy odpowiednich wkrętów lub oprawek. Gniazdo powinno być stabilne i nie przesuwać się podczas użytkowania.

Sprawdzenie poprawności montażu

Kontrola działania gniazda

Po zakończeniu montażu należy sprawdzić poprawność działania gniazda 12V. Podłączamy do niego odbiornik prądu, np. ładowarkę i obserwujemy, czy działa prawidłowo. Sprawdzamy także, czy nie nagrzewa się nadmiernie.

Test bezpieczników i zabezpieczeń

Ważnym elementem kontroli jest sprawdzenie zadziałania bezpieczników i innych zabezpieczeń obwodu gniazda 12V. Należy zewrzeć przewody i obserwować, czy bezpiecznik przepala się w takiej sytuacji, zabezpieczając instalację samochodu.

Złożenie wnętrza i elementów wyposażenia

Ostatnim krokiem jest ponowne złożenie demontowanych wcześniej elementów wyposażenia i wykończenia wnętrza. Panel ale i tapicerki montujemy w odwrotnej kolejności. Na koniec sprawdzamy dokładnie całe wnętrze, czy wszystkie elementy są prawidłowo zamocowane i nie ma żadnych luźnych fragmentów.

Podsumowanie

Montaż dodatkowego gniazda 12V w samochodzie, mimo że wymaga demontażu części wyposażenia wnętrza i ingerencji w instalację elektryczną, jest operacją wykonalną dla każdego ambitnego majsterkowicza. Kluczowe jest, aby prace prowadzić z rozwagą i precyzją, a także znać podstawy techniki samochodowej. Przestrzegając przedstawionej instrukcji, zachowując ostrożność i posługując się odpowiednimi narzędziami, można w stosunkowo prosty sposób zamontować gniazdo 12V w dogodnym miejscu i cieszyć się dodatkową funkcjonalnością auta.

Najczęstsze pytania

Jaką moc powinno mieć gniazdo 12V?

Standardowo montuje się gniazda o mocy 120-150W. Dla odbiorników pobierających więcej prądu lepiej zastosować gniazdo 180-200W.

Czy do instalacji gniazda potrzebne są specjalne narzędzia?

Wystarczy podstawowy zestaw narzędzi warsztatowych - wkrętarka, zestaw nasadek, obcinaki itp. Przydatna jest też lampka lutownicza do podłączania przewodów.

Gdzie podłączyć przewód uziemiający gniazda?

Najlepiej do masstyku w komorze silnika. Można też np. do blachy nadwozia śrubą z gwintowanym otworem.

Jak zabezpieczyć obwód gniazda 12V?

Najlepiej zastosować szeregowo bezpiecznik automatyczny o wartości 5-10A oraz bezpiecznik w samym gnieździe (najczęściej 5A).

Czy gniazdo będzie działać tylko przy włączonym zapłonie?

Nowoczesne gniazda posiadają zabezpieczenie uzależniające zasilanie od włączenia zapłonu. W praktyce jednak lepiej odłączać odbiornik, gdy auto nie jest używane.
