Koła pasowe na pasek klinowy: typy, zastosowania i dobór

Koła pasowe na pasek klinowy: typy, zastosowania i dobór
Autor Łukasz Przybylski
Łukasz Przybylski25 października 2024 | 6 min

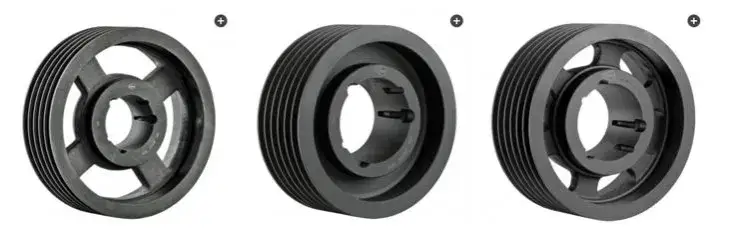

Koła pasowe klinowe to kluczowe elementy przekładni pasowych. Służą do przenoszenia momentu obrotowego między wałami. Ich budowa jest prosta, ale efektywna. Składają się z wieńca, piasty i ramion. Rowki w wieńcu są dopasowane do paska klinowego. To zapewnia stabilność i minimalizuje ryzyko zsunięcia się paska.

Koła te występują w różnych rozmiarach i typach. Najpopularniejsze to SPZ, SPA, SPB i SPC. Różnią się średnicą, szerokością i liczbą rowków. Działają na zasadzie tarcia między paskiem a kołem. Prawidłowe napięcie i ustawienie są kluczowe dla ich sprawności.

Znajdują zastosowanie w wielu urządzeniach przemysłowych. Są powszechne w napędach silników, maszynach rolniczych i urządzeniach transportowych. Ich popularność wynika z prostoty i wytrzymałości.

Najważniejsze informacje:
  • Koła pasowe klinowe przenoszą moment obrotowy w przekładniach pasowych
  • Składają się z wieńca, piasty i ramion
  • Występują w różnych typach (SPZ, SPA, SPB, SPC) o różnych rozmiarach
  • Działają na zasadzie tarcia między paskiem a kołem
  • Wymagają odpowiedniego napięcia i ustawienia
  • Są szeroko stosowane w przemyśle i maszynach rolniczych

Czym są koła pasowe na pasek klinowy?

Koła pasowe na pasek klinowy to kluczowe elementy przekładni pasowych klinowych. Służą do efektywnego przenoszenia momentu obrotowego między wałami, wykorzystując specjalnie zaprojektowane rowki.

Koło pasowe klinowe składa się z trzech głównych elementów:

  • Wieniec - zewnętrzna część z rowkami na pasek
  • Piasta - centralna część łącząca koło z wałem
  • Ramiona - elementy łączące wieniec z piastą

Wieniec ma precyzyjnie wykonane rowki, które idealnie współpracują z paskiem klinowym. Taka konstrukcja zapewnia stabilne osadzenie paska i minimalizuje ryzyko jego zsunięcia podczas pracy.

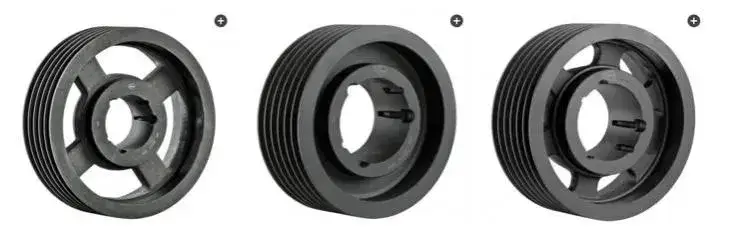

Rodzaje kół pasowych klinowych

Koła pasowe klinowe występują w różnych rozmiarach, dostosowanych do konkretnych zastosowań. Główne typy różnią się średnicą, szerokością rowków oraz ich liczbą, co pozwala na dobór optymalnego rozwiązania dla danej aplikacji.

Najpopularniejsze rozmiary kół pasowych klinowych

Typ Średnica (mm) Szerokość rowka (mm) Liczba rowków
SPZ 50-630 10 1-6
SPA 63-800 13 1-6
SPB 100-1250 17 1-10
SPC 200-1250 22 2-12

Czytaj więcej: Układ hamulcowy - objawy usterek i jak je naprawić

Jak działają przekładnie z kołami pasowymi klinowymi?

Przekładnia pasowa klinowa działa na zasadzie przenoszenia momentu obrotowego poprzez siłę tarcia. Pasek klinowy, osadzony w rowkach koła, przekazuje energię z jednego wału na drugi. Kształt klinowy zwiększa powierzchnię styku, co poprawia efektywność przekazywania mocy.

Prawidłowe napięcie paska jest kluczowe dla wydajności przekładni. Zbyt luźny pasek może się ślizgać, powodując straty energii i szybsze zużycie. Z kolei nadmierne napięcie może prowadzić do przeciążenia łożysk i przedwczesnego zniszczenia paska.

Gdzie stosuje się koła pasowe klinowe?

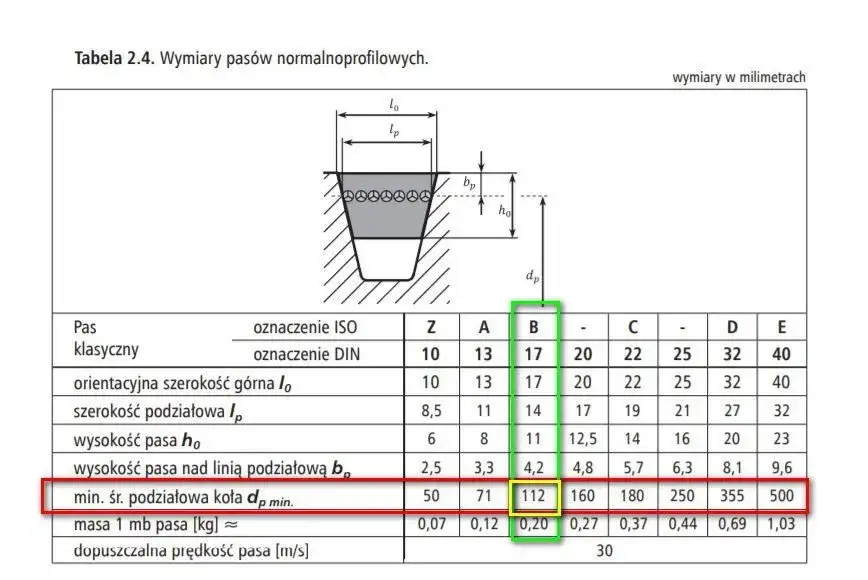

Zdjęcie Koła pasowe na pasek klinowy: typy, zastosowania i dobór

Koła pasowe klinowe znajdują szerokie zastosowanie w przemyśle i nie tylko. Oto główne obszary ich wykorzystania:

  • Przemysł maszynowy
  • Urządzenia rolnicze
  • Systemy HVAC
  • Przemysł motoryzacyjny
  • Sprzęt AGD

W przemyśle maszynowym koła pasowe klinowe często używane są w obrabiarkach. Zapewniają płynną regulację prędkości obrotowej narzędzi, co jest kluczowe dla precyzji obróbki.

W rolnictwie znajdziemy je w kombajnach. Koła pasowe na pasek klinowy napędzają różne elementy maszyny, od zespołu żniwnego po system czyszczenia ziarna, zapewniając efektywną pracę urządzenia.

Jak dobrać odpowiednie koło pasowe klinowe?

Przy wyborze koła pasowego klinowego należy uwzględnić następujące czynniki:

  • Moc przenoszoną przez przekładnię
  • Prędkość obrotową
  • Średnicę wału
  • Warunki pracy (temperatura, wilgotność)

Dopasowanie koła pasowego do konkretnej aplikacji jest kluczowe. Niewłaściwy dobór może skutkować niską wydajnością, zwiększonym zużyciem energii lub nawet awarią urządzenia.

Wskazówka: Przy doborze koła pasowego klinowego warto skonsultować się z ekspertem. Profesjonalne doradztwo pomoże uniknąć kosztownych błędów i zapewni optymalną wydajność przekładni.

Montaż i konserwacja kół pasowych klinowych

Prawidłowy montaż

  1. Sprawdź współosiowość wałów
  2. Zamontuj koło pasowe na wale, używając odpowiednich narzędzi
  3. Upewnij się, że pasek jest prawidłowo napięty

Zasady konserwacji

Regularnie sprawdzaj napięcie paska. Zbyt luźny lub zbyt napięty pasek może prowadzić do przedwczesnego zużycia całego układu.

Dbaj o czystość rowkowanego koła pasowego. Zanieczyszczenia mogą powodować nierównomierne zużycie paska i zmniejszać efektywność przekładni.

Kontroluj stan łożysk. Uszkodzone łożyska mogą prowadzić do niewspółosiowości i nadmiernych wibracji.

Zwracaj uwagę na nietypowe dźwięki. Mogą one sygnalizować problemy z przekładnią, które wymagają natychmiastowej interwencji.

Koła pasowe klinowe a inne rodzaje przekładni

W porównaniu z przekładnią łańcuchową, koła pasowe klinowe pracują ciszej i wymagają mniej smarowania. Są też bardziej odporne na przeciążenia, ale mogą być mniej precyzyjne w przenoszeniu momentu obrotowego.

Zestawiając je z przekładnią zębatą, koła pasowe na pasek klinowy oferują lepszą amortyzację drgań i są tańsze w produkcji. Jednak przekładnie zębate zapewniają większą dokładność i mogą przenosić większe obciążenia.

Zalety i wady kół pasowych klinowych

Korzyści stosowania

  • Cicha praca
  • Łatwość montażu i wymiany
  • Dobra amortyzacja drgań
  • Możliwość przenoszenia mocy na duże odległości
  • Niski koszt produkcji i konserwacji

Potencjalne ograniczenia

Ślizganie się paska przy dużych obciążeniach. W ekstremalnych warunkach może to prowadzić do utraty efektywności przekładni.

Wrażliwość na warunki środowiskowe. Wysoka temperatura czy obecność olejów mogą negatywnie wpływać na trwałość paska.

Konieczność regularnej kontroli napięcia paska. Wymaga to dodatkowego nakładu pracy podczas konserwacji.

Jak dobrać pasek klinowy do koła pasowego?

Przy doborze paska klinowego należy uwzględnić:

  • Typ i rozmiar koła pasowego
  • Moc przenoszoną przez przekładnię
  • Warunki pracy (temperatura, wilgotność, zanieczyszczenia)

Synchronizacja paska z kołem pasowym klinowym jest kluczowa dla wydajności. Dobrze dobrana para zapewnia optymalną transmisję mocy i minimalizuje straty energii, przedłużając żywotność całego układu.

Klucz do efektywnych przekładni: Koła pasowe klinowe

Koła pasowe na pasek klinowy to fundamentalne elementy wielu systemów mechanicznych. Ich prosta, lecz skuteczna konstrukcja pozwala na efektywne przenoszenie momentu obrotowego w różnorodnych aplikacjach przemysłowych. Od maszyn rolniczych po zaawansowane systemy HVAC, te niepozorne komponenty odgrywają kluczową rolę w zapewnieniu płynnej pracy urządzeń.

Wybór odpowiedniego koła pasowego klinowego wymaga uwzględnienia wielu czynników, takich jak moc, prędkość obrotowa czy warunki pracy. Prawidłowy dobór i montaż nie tylko zwiększają wydajność, ale także przedłużają żywotność całego układu napędowego. Regularna konserwacja, w tym kontrola napięcia paska i czystości rowków, jest niezbędna dla utrzymania optymalnej wydajności.

Choć przekładnie pasowe klinowe mają swoje ograniczenia, ich zalety - cichą pracę, łatwość montażu i dobrą amortyzację drgań - czynią je atrakcyjnym wyborem w wielu zastosowaniach. Zrozumienie ich specyfiki i prawidłowa eksploatacja pozwalają w pełni wykorzystać potencjał tych wszechstronnych komponentów mechanicznych.

Źródło:

[1]

https://www.technical.pl/oferta/kola-pasowe-przekladnie-pasowe/kola-pasowe-klinowe-rowkowe-pod-taper-lock

[2]

https://www.akcesoria.cnc.info.pl/porady/27-mechanika/pasy-klinowe-kola-pasowe

[3]

https://atlantis-pt.com/kola-pasowe-klinowe-rodzaje-i-zastosowanie/
