Stół probierczy do alternatorów to specjalistyczne stanowisko diagnostyczne, które służy do testowania i sprawdzania parametrów alternatorów. Jego budowa wymaga dokładnego planowania i odpowiedniego doboru materiałów. Prawidłowo wykonany stół pozwala na skuteczne diagnozowanie usterek i weryfikację sprawności alternatorów różnych typów.
Proces tworzenia takiego stanowiska składa się z czterech głównych etapów: planowania, wyboru materiałów, budowy oraz testowania. Każdy z tych kroków jest kluczowy dla stworzenia niezawodnego narzędzia diagnostycznego.
Najważniejsze informacje:- Stół wymaga solidnej konstrukcji odpornej na drgania
- Niezbędne jest przygotowanie kompletnego schematu elektrycznego
- Konieczny jest system bezpiecznego mocowania alternatorów
- Stanowisko musi być wyposażone w precyzyjne przyrządy pomiarowe
- Projekt powinien uwzględniać wygodny dostęp do wszystkich elementów
- Ważne jest zastosowanie odpowiednich zabezpieczeń elektrycznych
- System napędowy musi zapewniać stabilne obroty alternatora

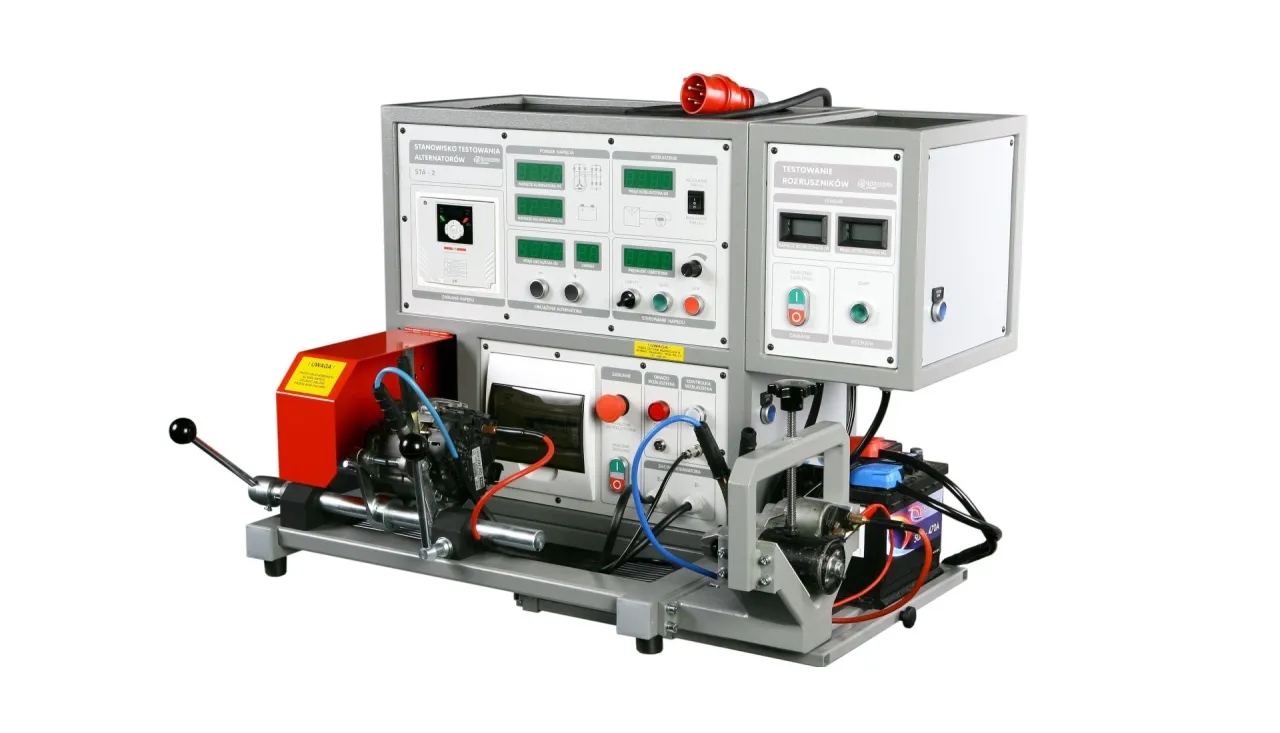

Czym jest stół probierczy do alternatorów
Stół probierczy do alternatorów to specjalistyczne stanowisko diagnostyczne służące do kompleksowego testowania sprawności alternatorów. Stanowisko probiercze do alternatorów umożliwia precyzyjne pomiary parametrów elektrycznych i mechanicznych. Jest niezbędnym narzędziem w profesjonalnych warsztatach zajmujących się naprawą układów ładowania.
Działanie testera alternatorów opiera się na symulacji rzeczywistych warunków pracy alternatora. Układ napędowy wprawia wirnik w ruch obrotowy, podczas gdy system pomiarowy rejestruje kluczowe parametry: napięcie ładowania, prąd wyjściowy oraz stabilność pracy przy różnych obrotach. Precyzyjne przyrządy pomiarowe pozwalają na szybką identyfikację usterek i weryfikację sprawności podzespołów.
Profesjonalna konstrukcja stołu do testowania alternatorów znacząco usprawnia proces diagnostyki. Stanowisko umożliwia testowanie alternatorów różnych marek i modeli, zapewniając powtarzalne warunki pomiarów. To przekłada się na dokładniejszą diagnozę i efektywniejszą naprawę.
Niezbędne materiały i narzędzia do budowy
| Materiał | Orientacyjny koszt (PLN) |
|---|---|
| Profil stalowy 40x40mm (6m) | 120 |
| Silnik elektryczny 2.2kW | 800 |
| Płyta robocza 100x60cm | 200 |
| Mierniki (woltomierz, amperomierz) | 300 |
| Okablowanie i złącza | 150 |
Kluczowym elementem jak zrobić stół probierczy do alternatorów jest dobór odpowiedniego silnika napędowego. Musi on zapewniać stabilne obroty w zakresie 1000-5000 RPM oraz posiadać możliwość płynnej regulacji prędkości. Warto zainwestować w model z układem chłodzenia.
System pomiarowy wymaga wysokiej jakości mierników cyfrowych. Woltomierz powinien mierzyć napięcie do 20V z dokładnością 0.1V, natomiast amperomierz musi obsługiwać prądy do 150A.
- Spawarka MIG/MAG - niezbędna do łączenia elementów konstrukcji stalowej
- Szlifierka kątowa - do cięcia profili i przygotowania powierzchni
- Wiertarka stołowa - do wykonania otworów montażowych
- Multimetr - do sprawdzania połączeń elektrycznych
- Klucze dynamometryczne - do precyzyjnego montażu elementów mechanicznych
Czytaj więcej: Objawy uszkodzonego mostka prostowniczego alternatora - co powinieneś wiedzieć
Wymiary i specyfikacja techniczna stołu
Optymalne wymiary stołu probierczego do alternatorów to 120 cm długości, 60 cm szerokości oraz 90 cm wysokości. Taka konstrukcja zapewnia wygodny dostęp do wszystkich elementów podczas testowania. Przestrzeń robocza powinna uwzględniać miejsce na panel sterowania i wyświetlacze.
Blat stanowiska probierczego do alternatorów wymaga dodatkowego wzmocnienia w miejscu mocowania alternatora. W centralnej części należy przewidzieć przestrzeń 40x40 cm na system mocowania. Strefa ta musi być dodatkowo usztywniona podporami poprzecznymi.
Panel sterowania powinien znajdować się na wysokości 110-120 cm, co zapewnia ergonomiczną obsługę. Mierniki i przełączniki należy umieścić w zasięgu wzroku operatora, zachowując odstępy minimum 10 cm między elementami.
Konstrukcja wymaga użycia stali minimum St3S o grubości 3mm. Profile nośne powinny mieć przekrój 40x40mm dla zapewnienia odpowiedniej sztywności.
Budowa konstrukcji podstawy stołu probierczego
Montaż konstrukcji stołu do testowania alternatorów zaczynamy od spawania ramy podstawy. Łączymy profile stalowe tworząc prostokąt 120x60 cm, kontrolując kąty proste w narożnikach. Dodajemy poprzeczki wzmacniające co 30 cm.
Kolejnym krokiem jest montaż nóg stołu. Przyspawujemy cztery podpory pionowe o długości 90 cm, używając poziomicy do zachowania pionu. Wzmacniamy konstrukcję dodatkowymi zastrzałami w kształcie litery "X" na bocznych ścianach.
Następnie montujemy ramę pod silnik napędowy. Wymaga ona szczególnej uwagi, ponieważ będzie przenosić obciążenia dynamiczne. Spawamy dodatkowe wsporniki i usztywnienia zapobiegające wibracjom.
W ostatniej fazie przygotowujemy mocowania pod instalację elektryczną. Wycinamy otwory pod przepusty kablowe i spawamy uchwyty do prowadzenia przewodów. Należy zaplanować trasę okablowania z dala od elementów ruchomych.
Stabilizację konstrukcji zapewniamy przez regulowane stopki poziomujące. Montujemy je w narożnikach podstawy.
Blat mocujemy do ramy za pomocą śrub M8 w rozstawie co 20 cm. Przed przykręceniem należy położyć gumowe podkładki tłumiące drgania. Powierzchnię wykańczamy matą antypoślizgową.
Instalacja układu elektrycznego
Montaż instalacji elektrycznej stołu probierczego do alternatorów rozpoczynamy od rozplanowania głównej linii zasilającej. Przewód zasilający 3x2.5mm² podłączamy do wyłącznika głównego przez bezpiecznik różnicowo-prądowy. Wszystkie połączenia wykonujemy w puszce rozdzielczej z klasą szczelności IP44.
Układ sterowania silnikiem napędowym wymaga osobnego obwodu zabezpieczonego. Instalujemy falownik dobrany do mocy silnika, montując go w wentylowanej szafce. Przewody sterownicze prowadzimy w osobnych korytkach, z dala od kabli siłowych.
Panel pomiarowy wyposażamy w cyfrowe mierniki. Voltomierz i amperomierz łączymy przewodami o przekroju minimum 2.5mm². Czujnik obrotów podłączamy ekranowanym przewodem sygnałowym, aby uniknąć zakłóceń.
System zasilania testowanego alternatora musi być elastyczny. Montujemy regulowany zasilacz 12/24V do wzbudzenia oraz akumulator buforowy. Przewody prądowe prowadzamy możliwie najkrótszą drogą.
Oświetlenie stanowiska realizujemy przez LED-owe lampy warsztatowe. Montujemy je na regulowanych wysięgnikach, zapewniając dobre oświetlenie strefy roboczej.
Instalacja wymaga zabezpieczeń przeciwzwarciowych i nadprądowych. Każdy obwód musi mieć osobny bezpiecznik.
| Element | Przekrój przewodu | Zabezpieczenie |
|---|---|---|
| Zasilanie główne | 3x2.5mm² | B16 |
| Silnik napędowy | 4x2.5mm² | C16 |
| Układ pomiarowy | 2x1.5mm² | B10 |
Montaż elementów pomiarowych
Instalację przyrządów pomiarowych testera alternatorów zaczynamy od montażu panelu głównego. Cyfrowe mierniki umieszczamy w górnej części pulpitu, zachowując ergonomiczny kąt nachylenia 15°. Wyświetlacze zabezpieczamy szybką z poliwęglanu.
System pomiaru prądu wymaga precyzyjnego bocznika. Montujemy go jak najbliżej zacisków alternatora, zapewniając dobry kontakt elektryczny. Przewody pomiarowe prowadzimy skrętką, minimalizując wpływ zakłóceń.
Czujnik obrotów instalujemy na wale napędowym. Wykorzystujemy optyczny enkoder z rozdzielczością 60 impulsów na obrót. Sygnał przesyłamy do przetwornika i wyświetlacza cyfrowego.
Kalibrację przyrządów wykonujemy używając certyfikowanego miernika wzorcowego. Regulację przeprowadzamy przy stabilizowanym napięciu odniesienia.
System mocowania alternatorów realizujemy przez uniwersalny uchwyt z regulacją w trzech płaszczyznach. Podstawa uchwytu jest ułożyskowana i posiada regulację napięcia paska napędowego.
Mechanizm mocujący wyposażamy w szybkozłącza do różnych typów alternatorów. Precyzyjne prowadnice zapewniają powtarzalność ustawienia podczas testów.

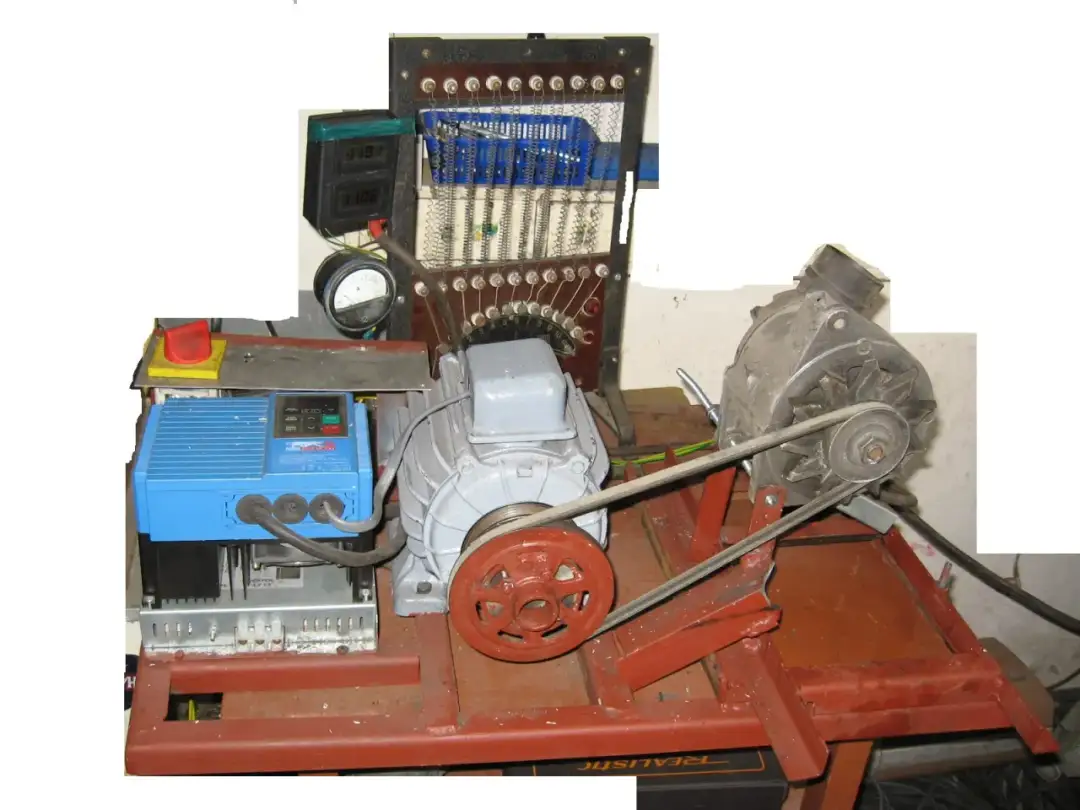

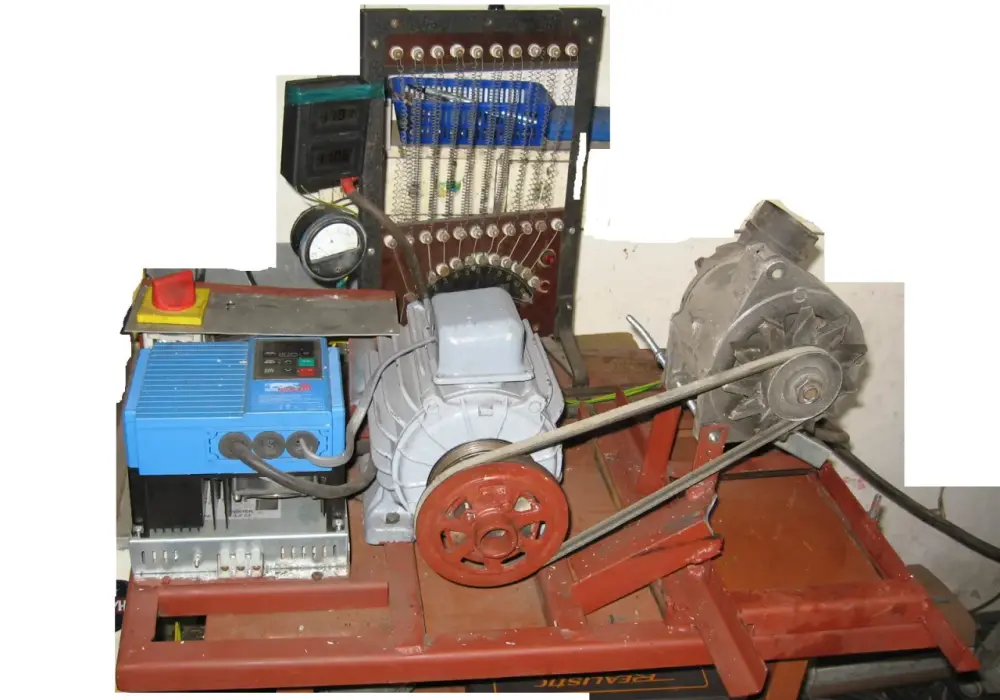

System napędowy stołu probierczego
Montaż układu napędowego stołu probierczego do alternatorów rozpoczynamy od instalacji silnika elektrycznego. Mocujemy go na przygotowanej ramie przez podkładki antywibracyjne. Wał napędowy musi być idealnie wypoziomowany względem płaszczyzny mocowania alternatora.
Przekazanie napędu realizujemy przez układ pasowy z przełożeniem 1:2. Koło pasowe na silniku dobieramy tak, aby uzyskać zakres obrotów alternatora 1000-8000 RPM. Stosujemy pasek klinowy typu XPA o zwiększonej wytrzymałości.
Napinacz paska wyposażamy w sprężynę dociskową z regulacją siły. Montujemy go na ruchomym ramieniu z możliwością blokady położenia. System musi zapewniać stałe napięcie paska przy zmiennych obrotach.
Osłony elementów wirujących wykonujemy z blachy perforowanej. Montujemy je na zawiasach umożliwiających szybki dostęp do mechanizmu napędowego.
Regulację prędkości obrotowej zapewnia falownik z płynną kontrolą w całym zakresie. Sterowanie odbywa się przez potencjometr na panelu głównym.
Konserwacja układu napędowego wymaga regularnego sprawdzania napięcia paska i stanu łożysk. Co 100 godzin pracy należy kontrolować współosiowość wałów.
System smarowania łożysk realizujemy przez smarowniczki z łatwym dostępem. Punkty smarowania oznaczamy wyraźnymi wskaźnikami.
Testowanie i pierwsze uruchomienie
Pierwszą próbę jak testować alternatory zaczynamy od kontroli wszystkich połączeń mechanicznych i elektrycznych. Sprawdzamy dokręcenie śrub mocujących i pewność połączeń elektrycznych. Kontrolujemy działanie wyłączników bezpieczeństwa.
Test układu napędowego wykonujemy bez obciążenia. Stopniowo zwiększamy obroty, obserwując pracę łożysk i zachowanie paska napędowego. Sprawdzamy działanie systemu awaryjnego zatrzymania.
Próby z alternatorem rozpoczynamy od sprawdzonego egzemplarza wzorcowego. Monitorujemy parametry pracy: napięcie ładowania, prąd wyjściowy, stabilność obrotów i temperaturę.
Kontrola parametrów obejmuje pomiar napięcia ładowania przy różnych obrotach. Sprawdzamy prąd wyjściowy pod zmiennym obciążeniem. Monitorujemy poprawność działania regulatora napięcia.
Typowe problemy przy pierwszym uruchomieniu to nieprawidłowe napięcie paska lub drgania układu napędowego. Rozwiązaniem jest korekta geometrii napędu i dodatkowe usztywnienie konstrukcji.
W przypadku niestabilnych wskazań mierników należy sprawdzić ekranowanie przewodów pomiarowych i poprawność uziemienia stanowiska.
Bezpieczne użytkowanie stołu probierczego
Bezpieczna obsługa stołu probierczego do alternatorów wymaga przestrzegania ścisłych procedur. Przed każdym testem sprawdzamy stan techniczny osłon zabezpieczających i wyłączników awaryjnych. Stanowisko musi być uziemione i zabezpieczone przed przypadkowym uruchomieniem.
Podczas montażu alternatora zwracamy szczególną uwagę na pewność jego zamocowania. Wszystkie połączenia elektryczne wykonujemy przy wyłączonym zasilaniu. Przewody prądowe zabezpieczamy przed przypadkowym zwarciem.
Test rozpoczynamy od niskich obrotów, stopniowo je zwiększając. Stale monitorujemy temperaturę alternatora i łożysk. W przypadku nietypowych dźwięków lub wibracji natychmiast przerywamy próbę.
System wentylacji stanowiska musi zapewniać skuteczne odprowadzanie ciepła. Regularnie sprawdzamy drożność otworów wentylacyjnych i stan filtrów powietrza.
Dokumentacja pomiarów i wyników testów jest kluczowa dla bezpieczeństwa. Każdą usterkę i nieprawidłowość zapisujemy w dzienniku stanowiska.
Operator musi stosować okulary ochronne i rękawice elektroizolacyjne. Luźne elementy odzieży mogą zostać wciągnięte przez wirujące części.
Przeglądy techniczne wykonujemy co 200 godzin pracy lub co 3 miesiące. Szczególną uwagę poświęcamy układom zabezpieczającym.
Możliwości diagnostyczne stołu probierczego
Tester alternatorów DIY umożliwia pomiar kluczowych parametrów. Sprawdzamy napięcie ładowania w zakresie 12-24V z dokładnością do 0,1V. Mierzymy prąd wyjściowy do 150A przy różnych prędkościach obrotowych.
Diagnostyka obejmuje test diod prostowniczych i regulatora napięcia. Wykrywamy przerwy w uzwojeniach stojana i problemy z komutatorem. Sprawdzamy skuteczność układu wzbudzenia.
System pomiarowy rejestruje charakterystyki prądowo-napięciowe. Analizujemy stabilność parametrów w całym zakresie obrotów. Wykrywamy problemy z łożyskami poprzez pomiar wibracji.
Wyniki pomiarów porównujemy z danymi katalogowymi producenta. Określamy stopień zużycia alternatora i kwalifikujemy go do naprawy.
Rejestracja wyników odbywa się w formie protokołu diagnostycznego. Zapisujemy wszystkie parametry wraz z warunkami testu: temperaturą, czasem pracy i obciążeniem.
Dokumentacja techniczna zawiera wykresy charakterystyk oraz opis wykrytych nieprawidłowości. Dane archiwizujemy dla celów porównawczych przy kolejnych badaniach.
System umożliwia wydruk raportu z kompletnymi wynikami diagnostyki. Klient otrzymuje pełną informację o stanie technicznym alternatora.
Co musisz wiedzieć o budowie stołu probierczego?
Budowa stołu probierczego do alternatorów to złożony proces wymagający dokładnego planowania i precyzyjnej realizacji. Kluczowe jest zachowanie odpowiednich wymiarów konstrukcji oraz właściwy dobór elementów elektrycznych i mechanicznych. Podstawą sukcesu jest solidna rama nośna i niezawodny układ napędowy.
Najważniejsze aspekty to system pomiarowy i bezpieczeństwo użytkowania. Precyzyjne mierniki, prawidłowo wykonana instalacja elektryczna oraz sprawny układ chłodzenia zapewnią długotrwałą i bezawaryjną pracę stanowiska. Regularne przeglądy i konserwacja to podstawa bezpiecznej diagnostyki.
Profesjonalnie wykonany tester alternatorów pozwala na kompleksową diagnostykę i wykrywanie usterek. Inwestycja w wysokiej jakości komponenty i staranne wykonanie każdego etapu budowy zaowocuje niezawodnym narzędziem diagnostycznym, które znacząco usprawni pracę warsztatu.
