Gdzie jest czujnik DSC BMW E60? Lokalizacja i objawy awarii

W tym artykule dowiesz się, gdzie dokładnie znajduje się główny czujnik systemu DSC w BMW E60 oraz poznasz lokalizację innych kluczowych sensorów wpływających na jego działanie. Przygotuj się na praktyczne wskazówki, które pomogą Ci zdiagnozować i zrozumieć problemy ze stabilnością jazdy w Twoim samochodzie.

Gdzie szukać problemu z DSC w Twoim BMW E60? To nie zawsze jeden czujnik!

Główny moduł czujników odpowiedzialnych za działanie systemu DSC, a konkretnie za pomiar przyspieszenia bocznego i odchylenia pojazdu, w większości egzemplarzy BMW E60 znajdziemy w dość nietypowym miejscu pod fotelem kierowcy. Aby uzyskać do niego dostęp, zazwyczaj konieczne jest odkręcenie i zdemontowanie samego fotela, a następnie uniesienie wykładziny podłogowej. Pod nią, przykręcony do struktury nadwozia, znajduje się ten kluczowy element. Warto jednak pamiętać, że w niektórych konfiguracjach lub w zależności od roku produkcji, moduł ten mógł być umieszczony nieco inaczej, na przykład w okolicy tunelu środkowego, bliżej deski rozdzielczej. Zawsze jednak jest to miejsce ukryte pod elementami wykończenia wnętrza.

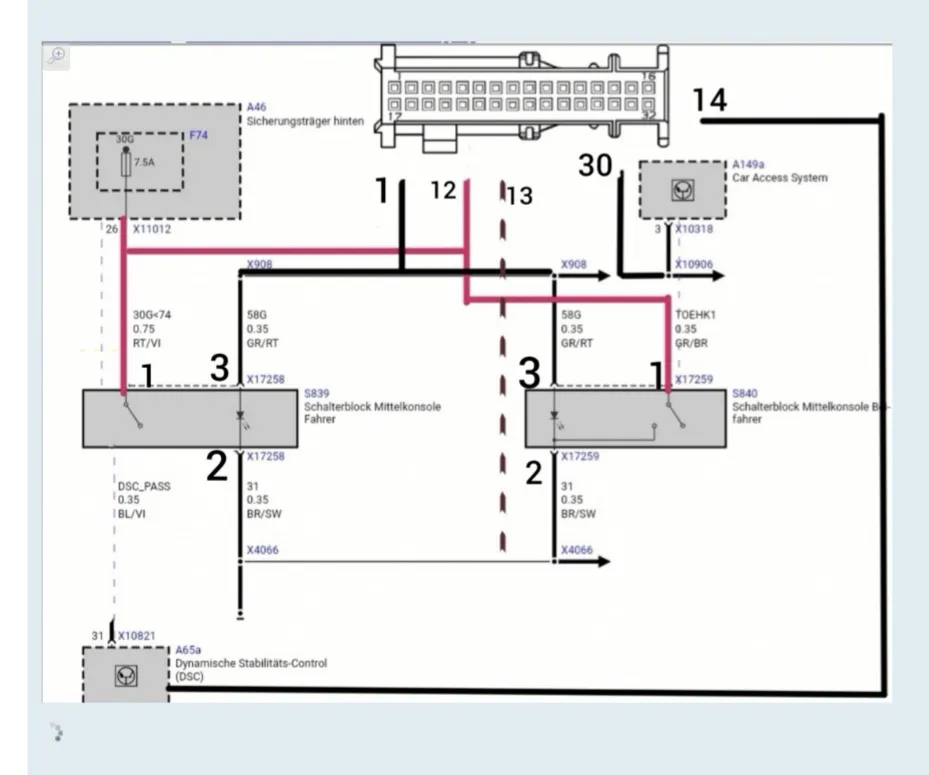

Dlaczego system DSC to więcej niż myślisz? Zrozum sieć czujników

System Dynamic Stability Control to nie tylko jeden moduł pod fotelem. To złożona sieć współpracujących ze sobą czujników, które dostarczają kluczowych danych do komputera sterującego. Po pierwsze, czujnik kąta skrętu kierownicy, zintegrowany zazwyczaj z przełącznikiem zespolonym w kolumnie kierownicy, informuje system, w którą stronę kierowca chce skręcić i jak mocno. Po drugie, czujniki prędkości obrotowej kół, znane również jako czujniki ABS, umieszczone przy piastach każdego koła, na bieżąco monitorują prędkość obrotową każdego z nich. Informacje z tych wszystkich sensorów są analizowane przez sterownik DSC, który w razie potrzeby interweniuje, korygując tor jazdy. Awaria któregokolwiek z tych elementów może skutkować nieprawidłowym działaniem całego systemu.

Krok po kroku: Jak zlokalizować główny moduł czujników DSC pod fotelem?

Przygotowanie do pracy: Jakie narzędzia będą Ci potrzebne?

1. Klucze nasadowe (najczęściej 10 mm, 13 mm) do odkręcenia śrub mocujących fotel.
2. Klucze Torx (różne rozmiary, np. T30, T40) do ewentualnych dodatkowych mocowań lub elementów osłonowych.
3. Płaski śrubokręt lub mały łomik do delikatnego podważania spinek i elementów wykończenia.
4. Klucz do odłączenia akumulatora (klucz 10 mm).
5. Rękawice ochronne i okulary.

Demontaż fotela kierowcy bezpieczna instrukcja

1. Odłącz akumulator! To absolutnie kluczowy krok, aby uniknąć zwarcia i uszkodzenia elektroniki podczas pracy przy instalacji elektrycznej pod fotelem. Odczekaj kilka minut po odłączeniu, aby rozładować kondensatory.
2. Odszukaj śruby mocujące fotel do podłogi pojazdu. Zazwyczaj są to cztery śruby, ukryte pod plastikowymi osłonami.
3. Odkręć śruby mocujące fotel.
4. Delikatnie unieś fotel i przechyl go do tyłu, aby uzyskać dostęp do wiązek elektrycznych znajdujących się pod nim.
5. Ostrożnie odłącz wszystkie złącza elektryczne. Mogą być one wyposażone w zaczepy zabezpieczające, które trzeba nacisnąć lub podważyć. Zwróć uwagę na przewody podgrzewania fotela, poduszek powietrznych i czujników obecności pasażera.
6. Po odłączeniu wszystkich przewodów, ostrożnie wyjmij fotel z pojazdu. Może to wymagać pomocy drugiej osoby ze względu na jego wagę.

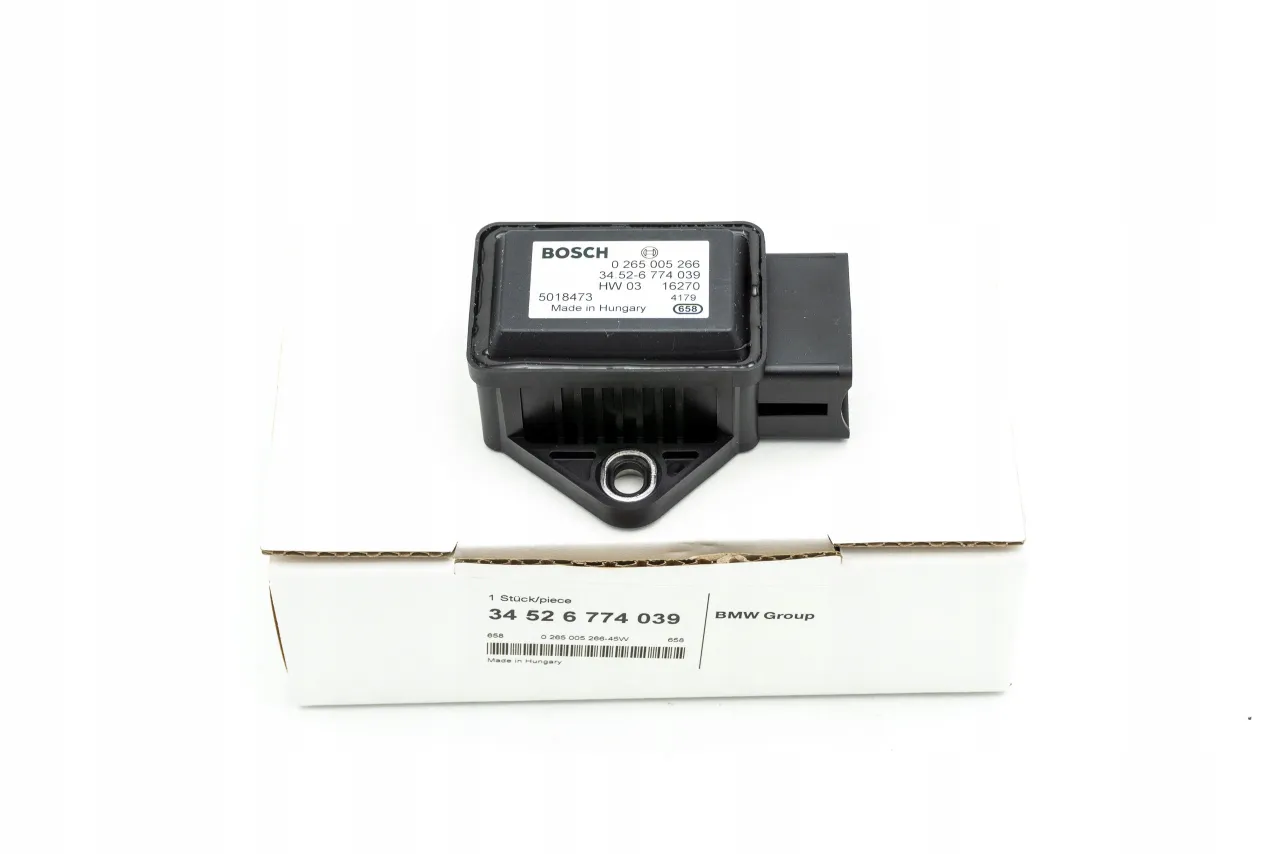

Odsłaniamy winowajcę: Jak wygląda i gdzie jest przykręcony czujnik DSC?

Po zdemontowaniu fotela i uniesieniu wykładziny podłogowej, naszym oczom ukaże się moduł czujnika DSC. Zazwyczaj jest to niewielka, czarna skrzynka, często z kilkoma przewodami wychodzącymi z jej obudowy. Moduł ten jest przykręcony bezpośrednio do podłogi samochodu za pomocą jednej lub dwóch śrub. Po odkręceniu tych mocowań, można wyjąć cały zespół. Warto zwrócić uwagę na jego dokładne położenie, aby poprawnie zamontować nowy element.

To nie czujnik pod fotelem? Sprawdź te kluczowe miejsca

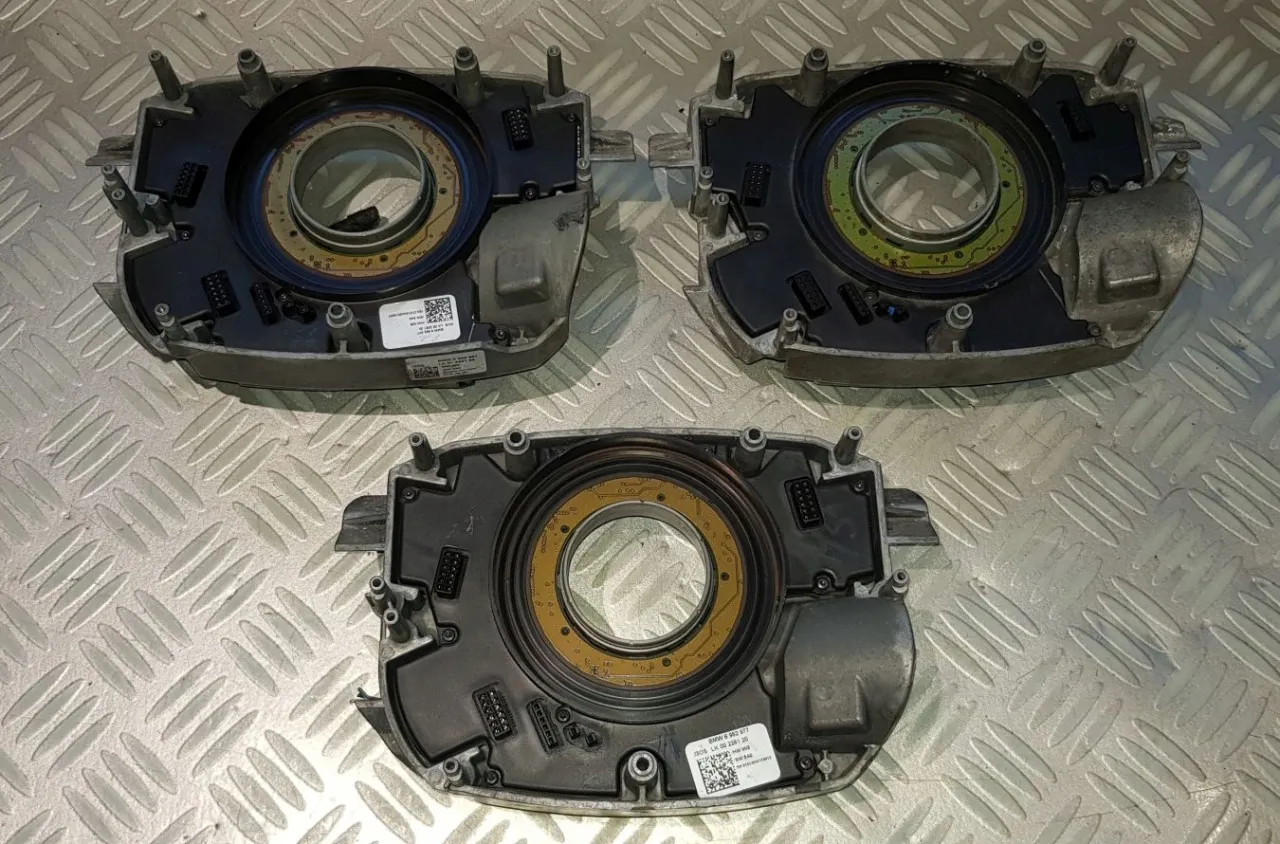

Czujnik kąta skrętu: Cichy winowajca ukryty w kolumnie kierownicy

Ten niepozorny element, zlokalizowany wewnątrz kolumny kierownicy, jest integralną częścią przełącznika zespolonego. Jego zadaniem jest precyzyjne określenie kąta, o jaki obrócona została kierownica. Bez tej informacji system DSC nie wie, dokąd samochód ma zmierzać. Awaria czujnika kąta skrętu jest bardzo częstą przyczyną problemów z DSC w BMW E60. Co ważne, po jego wymianie lub nawet po ingerencji w układ kierowniczy (np. geometria zawieszenia), wymagana jest jego kalibracja, aby system mógł prawidłowo odczytywać jego wskazania.

Czujniki prędkości obrotowej kół: Czy problem leży przy kołach?

Każde koło w Twoim BMW E60 jest wyposażone w czujnik prędkości obrotowej, który jest częścią systemu ABS, ale jednocześnie dostarcza danych do DSC. Jeśli jeden z tych czujników przestanie działać poprawnie, system DSC również przestanie funkcjonować jak należy. Najczęstsze przyczyny ich awarii to korozja, która może uszkodzić przewody lub sam czujnik, albo uszkodzenie mechaniczne przewodu biegnącego wzdłuż wahacza. Lokalizacja tych czujników jest prosta znajdują się one przy piastach kół, zazwyczaj wkręcone w zwrotnicę.

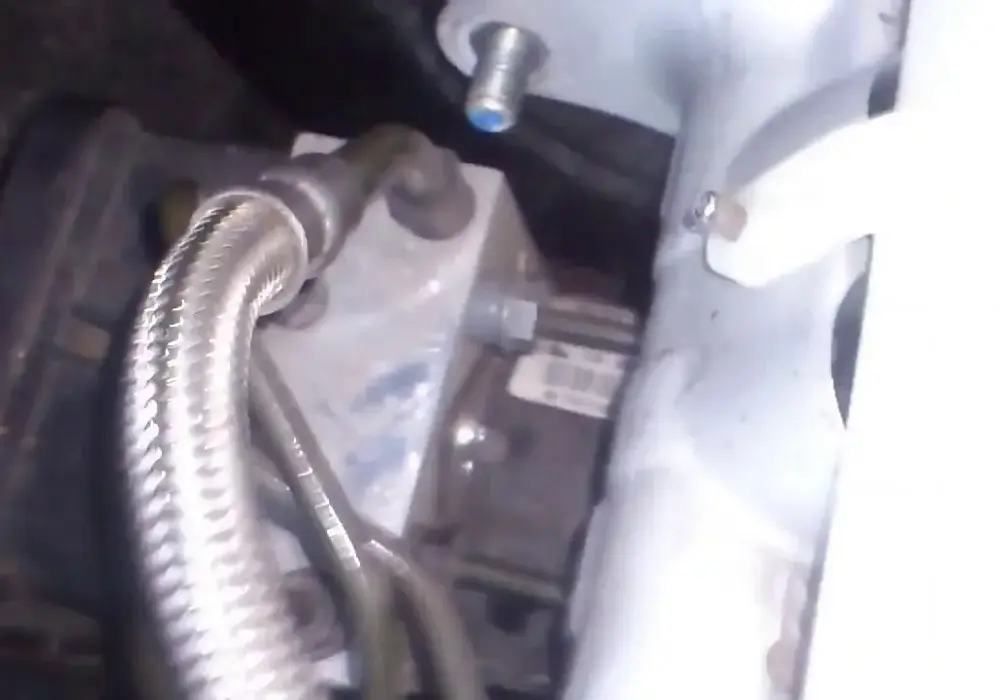

Pompa DSC (hydroagregat): Kiedy problem jest znacznie poważniejszy?

Oprócz czujników, system DSC posiada również pompę hydrauliczną (hydroagregat), która w razie potrzeby zwiększa ciśnienie w układzie hamulcowym, aby wspomóc stabilizację toru jazdy. Awaria pompy jest zazwyczaj bardziej kosztowna i poważna niż usterka czujnika. Chociaż jej lokalizacja jest również ważna dla pełnej diagnostyki, nie jest to "czujnik DSC" w potocznym rozumieniu. Kluczowa jest diagnostyka komputerowa, która pozwoli odróżnić problem z pompą od problemów z sensorami.

Objawy, których nie możesz ignorować: Jak BMW E60 sygnalizuje awarię DSC?

Jakie kontrolki i komunikaty na desce rozdzielczej powinny wzbudzić Twój niepokój?

• Najbardziej oczywistym sygnałem jest świecąca na stałe żółta kontrolka DSC/DTC, często w kształcie trójkąta z wykrzyknikiem w okręgu.
• Równocześnie może zapalić się również kontrolka hamulców (czerwony symbol hamulca ręcznego lub wykrzyknik w okręgu), ponieważ systemy te są ze sobą ściśle powiązane.
• Na ekranie centralnego wyświetlacza (iDrive) pojawią się komunikaty tekstowe, takie jak "DSC failure" (awaria DSC) lub "Driving stability restricted" (ograniczona stabilność jazdy).
• W niektórych przypadkach może pojawić się również komunikat o awarii systemu hamulcowego.

Czy utrata stabilności jazdy zawsze oznacza awarię czujnika?

Utrata stabilności jazdy, zwłaszcza w trudnych warunkach drogowych (deszcz, śnieg, śliska nawierzchnia), jest sygnałem, że system DSC jest kluczowy dla bezpieczeństwa. Jeśli jednak doświadczasz problemów z trakcją, poślizgów lub niekontrolowanych zachowań samochodu, a jednocześnie świecą się kontrolki DSC, to bardzo prawdopodobne, że system nie działa prawidłowo. Nie zawsze musi to być wina czujnika pod fotelem jak już wspomnieliśmy, problem może leżeć w czujniku kąta skrętu, czujnikach prędkości kół, a nawet w module sterującym czy pompie. Jednak każda taka sytuacja wymaga natychmiastowej uwagi i diagnostyki.

Diagnostyka i co dalej? Odczyt błędów to podstawa

Dlaczego podłączenie komputera jest kluczowe przed wymianą?

Zanim podejmiesz jakiekolwiek kroki w kierunku wymiany części, absolutnie kluczowe jest wykonanie diagnostyki komputerowej. Użycie odpowiedniego sprzętu diagnostycznego, takiego jak interfejsy i oprogramowanie ISTA (oryginalne BMW) lub INPA (popularne wśród entuzjastów), pozwoli na odczytanie z pamięci sterownika DSC konkretnych kodów błędów. Te kody są jak "język" samochodu, który precyzyjnie wskazuje, który element systemu zawiódł. Bez tej wiedzy możesz wymienić sprawną część, a problem nadal będzie występował, generując niepotrzebne koszty i frustrację.

Najpopularniejsze kody błędów DSC w E60 i co one oznaczają

• 5EBA - Steering angle sensor plausibility: Ten kod najczęściej wskazuje na problem z czujnikiem kąta skrętu kierownicy albo jest on uszkodzony, albo jego wskazania są nieprawdopodobne dla systemu (np. po nieprawidłowej kalibracji).
• Błędy czujnika prędkości kątowej (Yaw Rate Sensor): Mogą dotyczyć samego czujnika odchylenia w module pod fotelem lub jego obwodu.
• Błędy czujników prędkości obrotowej kół (ABS): Kody błędów będą wskazywać konkretne koło (np. "Front left wheel speed sensor fault") lub ogólny problem z sygnałem z czujników ABS.
• Błędy komunikacji z modułem DSC: Mogą sugerować problem z samym modułem lub jego zasilaniem.

Wymiana to nie wszystko: Czym jest adaptacja i kalibracja nowego czujnika?

Po wymianie głównego modułu czujników DSC lub czujnika kąta skrętu, często nie wystarczy jedynie fizyczna instalacja nowej części. System DSC jest bardzo wrażliwy na parametry pracy. Dlatego też wymagana jest tzw. adaptacja lub kalibracja. W przypadku czujnika kąta skrętu, kalibracja polega na ustawieniu pozycji "zero" (koła na wprost) i poinformowaniu sterownika o tej pozycji. W przypadku głównego modułu czujników, procedura może być bardziej złożona i polegać na "nauczeniu" sterownika nowych parametrów pracy. Bez tych czynności nowy czujnik może nie działać poprawnie, a kontrolki na desce rozdzielczej nadal będą się świecić.

Przeczytaj również: BMW Motorrad R nineT Scrambler: wszystko, co musisz wiedzieć przed zakupem

Kluczowe wnioski i Twoje następne kroki w temacie DSC w BMW E60

Zlokalizowanie i zrozumienie problemów z systemem DSC w BMW E60 może wydawać się skomplikowane, ale jak pokazałem, kluczowe elementy, takie jak główny moduł czujników pod fotelem kierowcy, czujnik kąta skrętu czy czujniki prędkości kół, mają swoje specyficzne miejsca i objawy awarii. Mam nadzieję, że ten artykuł dostarczył Ci jasnych wskazówek, gdzie szukać przyczyn problemów i jak podejść do diagnostyki.

• Główny moduł czujników DSC znajduje się najczęściej pod fotelem kierowcy, wymagając jego demontażu.
• Pamiętaj o sieci czujników: czujnik kąta skrętu i czujniki prędkości kół są równie ważne dla poprawnego działania DSC.
• Zawsze zaczynaj od diagnostyki komputerowej (ISTA, INPA), aby precyzyjnie zidentyfikować usterkę przed wymianą części.
• Po wymianie niektórych elementów, takich jak czujnik kąta skrętu, konieczna jest adaptacja lub kalibracja.

Z mojego doświadczenia wiem, że samodzielne diagnozowanie problemów z DSC może być wyzwaniem, ale wiedza o lokalizacji kluczowych komponentów i typowych błędach to już połowa sukcesu. Nie zniechęcaj się, jeśli pierwszy raz wydaje Ci się to trudne precyzyjne podejście i cierpliwość zazwyczaj przynoszą najlepsze rezultaty. Pamiętaj, że bezpieczeństwo na drodze jest najważniejsze, a sprawny system DSC znacząco je podnosi.

A jakie są Twoje doświadczenia z awariami systemu DSC w BMW E60? Czy udało Ci się samodzielnie zdiagnozować i naprawić problem? Podziel się swoją historią w komentarzach poniżej!
