Alternator to kluczowy element w systemie elektrycznym pojazdu, wyposażony w różne oznaczenia na złączach. Każde z tych oznaczeń pełni specyficzną funkcję w procesie ładowania i dystrybucji energii elektrycznej. Główne wyjście B+ zasila akumulator, podczas gdy inne złącza, takie jak D+ czy W, odpowiadają za kontrolki na desce rozdzielczej i pomiar obrotów.
Zrozumienie tych oznaczeń jest niezbędne dla mechaników i diagnostów. Prawidłowa identyfikacja połączeń zapewnia bezpieczny montaż i efektywną diagnostykę usterek. System oznaczeń został ustandaryzowany, choć niektóre marki mogą stosować własne symbole.
Najważniejsze informacje:- B+ to główne wyjście zasilające akumulator
- D+ kontroluje lampkę ładowania na desce rozdzielczej
- Oznaczenia E i GRD oznaczają masę
- W odpowiada za sygnał do obrotomierza
- IG łączy alternator z zapłonem
- Każde oznaczenie ma kluczowe znaczenie dla diagnostyki
- Nieprawidłowe podłączenie może uszkodzić system elektryczny
Najważniejsze oznaczenia na alternatorze - co musisz wiedzieć
Oznaczenia na alternatorze to system uniwersalnych symboli, które precyzyjnie określają funkcje poszczególnych złączy. Symbole na alternatorze samochodowym zostały zaprojektowane tak, aby ułatwić prawidłowe podłączenie i diagnostykę. Ich znajomość jest kluczowa dla każdego mechanika i diagnosty.
Każdy alternator posiada od 3 do 7 podstawowych oznaczeń, które określają rodzaj przesyłanego sygnału. Najważniejsze z nich to B+ (główne zasilanie) oraz D+ (kontrolka ładowania). Znaczenie oznaczeń alternatora jest kluczowe dla zachowania sprawności układu elektrycznego.
Główne wyjścia alternatora (B+ i D+)

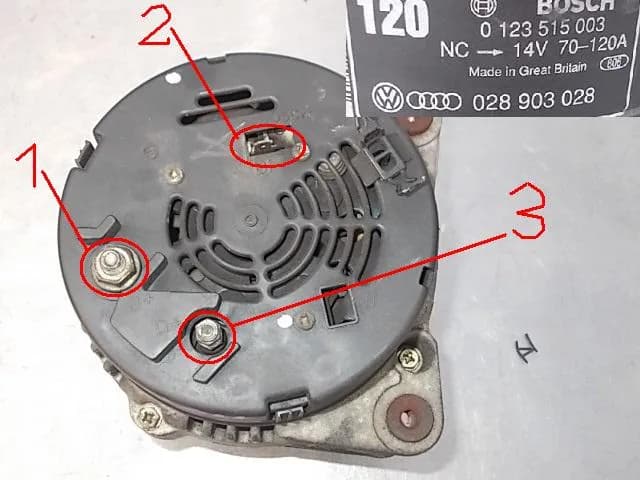

Oznaczenia końcówek alternatora B+ i D+ to podstawowe złącza, które znajdziesz w każdym pojeździe. B+ dostarcza główne napięcie ładowania do akumulatora, podczas gdy D+ kontroluje lampkę na desce rozdzielczej. Te dwa połączenia są absolutnie krytyczne dla prawidłowego działania systemu ładowania.
| Oznaczenie | Napięcie | Funkcja | Lokalizacja |
| B+ | 13.8-14.4V | Główne zasilanie | Największa śruba na obudowie |
| D+ | 12V | Kontrolka ładowania | Mniejsze złącze obok B+ |
Pozostałe oznaczenia i ich funkcje w pojeździe
Co oznaczają oznaczenia na alternatorze takie jak W, L czy E? Oznaczenie W odpowiada za przesyłanie sygnału do obrotomierza, natomiast L (czasem oznaczane jako 61) kontroluje napięcie w systemie.
Oznaczenie E (lub GRD) to masa alternatora, która musi być prawidłowo podłączona. IG łączy się z zapłonem, a S monitoruje stan akumulatora.
Funkcje monitorowania i kontroli (DF, R, C, P)

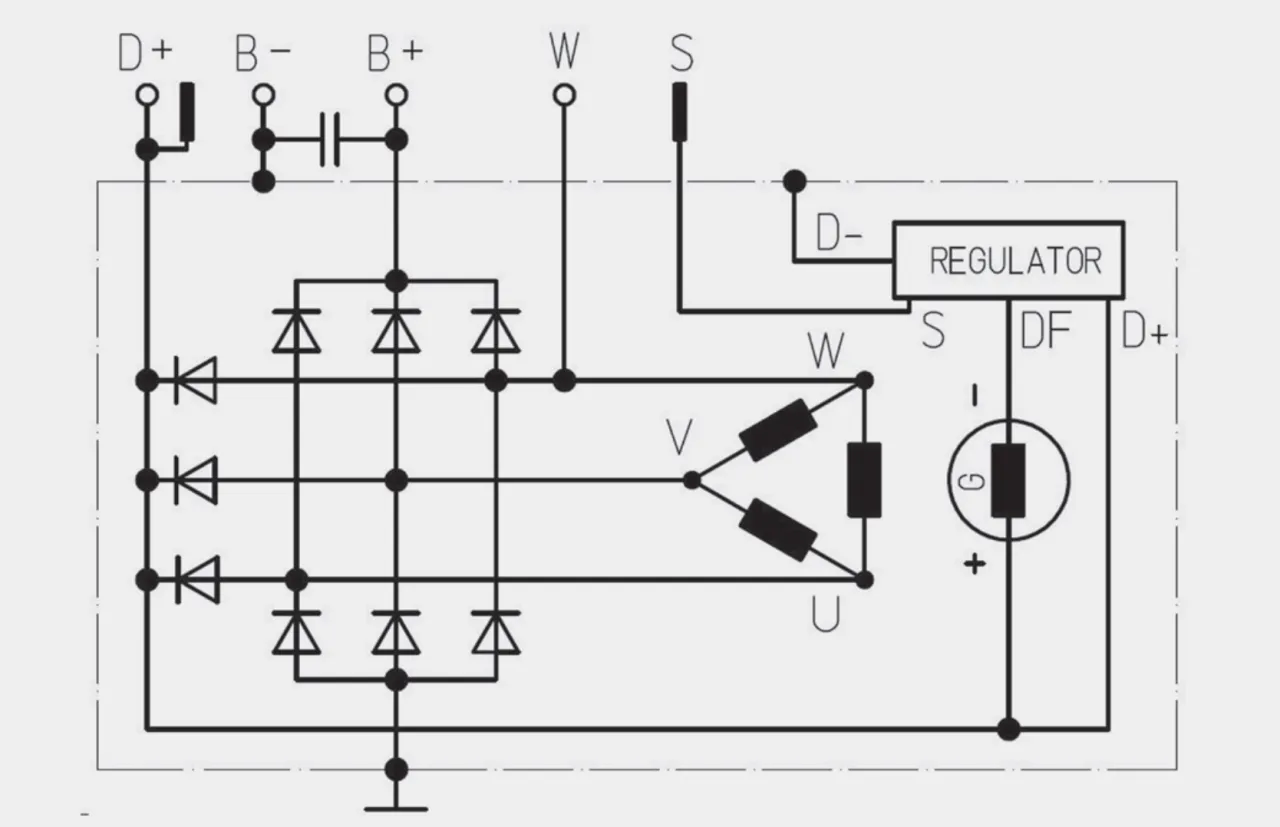

System monitorowania alternatora opiera się na czterech kluczowych oznaczeniach. DF kontroluje wzbudzenie wirnika poprzez szczotki. R współpracuje z zewnętrznym regulatorem napięcia, zapewniając stabilne parametry pracy.
Oznaczenie C pozwala na dynamiczną regulację napięcia ładowania w zależności od obciążenia. P dostarcza informacji o aktualnych obrotach i obciążeniu alternatora. Razem tworzą kompleksowy system kontroli.
- DF (FLD) - kontrola wzbudzenia wirnika poprzez szczotki
- R - współpraca z zewnętrznym regulatorem napięcia
- C - regulacja napięcia ładowania
- P - monitoring obrotów i obciążenia
Czytaj więcej: Jak sprawdzić rozrząd w aucie?
Jak poprawnie podłączyć przewody alternatora?
Podłączenie przewodów alternatora wymaga szczególnej uwagi i precyzji. Zawsze zaczynaj od podłączenia przewodu masy (E/GRD), następnie B+.
Kolejność podłączania pozostałych przewodów ma znaczenie dla bezpieczeństwa układu. Najpierw małe przewody sygnałowe (D+, W, L), na końcu przewody sterujące (IG, S).
Typowe błędy przy podłączaniu przewodów
Najczęstszym błędem jest pomylenie przewodu B+ z D+, co może skutkować przepaleniem regulatora napięcia. Mechanicy często zapominają o właściwym dokręceniu śruby B+, co prowadzi do przegrzewania się złącza. Niedokładne podłączenie masy może powodować niestabilną pracę alternatora.
Kolejnym częstym błędem jest niewłaściwe podłączenie przewodu IG do złącza S. To może prowadzić do nieprawidłowego odczytu stanu naładowania akumulatora. Mechanicy czasami pomijają podłączenie przewodu W, co skutkuje brakiem wskazań obrotomierza.
Różnice w oznaczeniach między producentami
Jak odczytać oznaczenia alternatora różnych producentów? Bosch stosuje standardowe oznaczenia B+, D+, podczas gdy Valeo może używać oznaczeń numerycznych. Niektórzy azjatyccy producenci wprowadzają własne symbole, co wymaga dodatkowej weryfikacji.
Warto zwrócić uwagę na kolorystykę przewodów, która często jest standaryzowana. Przewód B+ zazwyczaj jest czerwony lub czarny z czerwonym znacznikiem. Oznaczenia mogą być umieszczone w różnych miejscach obudowy.
| Standardowe oznaczenie | Bosch | Valeo | Denso |
| B+ | B+ | 30 | BAT |
| D+ | D+ | 61 | L |
| W | W | W | FR |
Diagnostyka alternatora z wykorzystaniem oznaczeń
Proces diagnostyki zaczyna się od sprawdzenia napięcia na złączu B+. Pomiar powinien wykazać 13.8-14.4V przy pracującym silniku.
Kolejnym krokiem jest weryfikacja sygnału D+ pod kątem prawidłowej pracy kontrolki ładowania. Spadek napięcia nie powinien przekraczać 0.2V.
Warto również sprawdzić stan połączenia masy i rezystancję na szczotkach. Pomiary wykonujemy zawsze przy zimnym alternatorze.
Na co zwrócić uwagę podczas pomiarów?
Podczas diagnostyki kluczowe jest zachowanie odpowiedniej kolejności pomiarów. Zawsze zaczynaj od podstawowych parametrów.
Pamiętaj o uwzględnieniu temperatury pracy alternatora. Pomiary wykonane na gorącym alternatorze mogą być przekłamane.
- Sprawdź napięcie spoczynkowe akumulatora (powinno wynosić 12.6V)
- Zmierz napięcie ładowania na B+ przy 2000 obr/min
- Kontrola spadków napięć na wszystkich przewodach
- Pomiar prądu wzbudzenia na D+
- Weryfikacja sygnału W przy różnych obrotach
Jak rozpoznać uszkodzenie alternatora po oznaczeniach?
Co oznaczają oznaczenia na alternatorze w kontekście diagnostyki? Pierwszym sygnałem problemu jest zazwyczaj nietypowe napięcie na B+. Spadek poniżej 13V lub wzrost powyżej 14.8V świadczy o uszkodzeniu regulatora. Kontrolka ładowania może migać lub świecić się na stałe.
Brak sygnału na wyjściu W przy pracującym silniku wskazuje na problem z wirnikiem. Niska rezystancja między B+ a masą może świadczyć o przebiciu uzwojenia stojana. Wahania napięcia przy stałych obrotach często wskazują na zużyte szczotki.
Warto zwrócić uwagę na stan fizyczny złączy i przewodów. Ślady nadpalenia na B+ świadczą o złym połączeniu. Korozja na masie prowadzi do niestabilnej pracy. Luźne połączenia mogą powodować skoki napięcia.
Oznaczenia na alternatorze - klucz do sprawnego układu ładowania
Prawidłowe rozpoznawanie oznaczeń na alternatorze to podstawa bezpiecznej diagnostyki i naprawy. Najważniejsze złącza to B+ (zasilanie główne) oraz D+ (kontrolka ładowania), które występują w każdym modelu alternatora. Ich właściwe podłączenie gwarantuje sprawne działanie układu elektrycznego.
Podczas podłączania przewodów kluczowa jest kolejność - zawsze zaczynamy od masy (E/GRD), następnie B+, a na końcu przewody sygnałowe. Różnice w oznaczeniach między producentami mogą być znaczące, dlatego warto korzystać z dokumentacji technicznej konkretnego modelu.
Diagnostyka alternatora opiera się głównie na pomiarach napięć na poszczególnych złączach. Typowe oznaki uszkodzenia to nieprawidłowe napięcie na B+ (poniżej 13V lub powyżej 14.8V), problemy z kontrolką ładowania oraz brak sygnału na wyjściu W. Regularne sprawdzanie stanu złączy i przewodów pozwoli uniknąć poważniejszych awarii.
