Diagnostyka stojana alternatora to kluczowy element utrzymania sprawności układu elektrycznego w samochodzie. Stojan, będący główną częścią alternatora, przekształca energię mechaniczną w elektryczną. Jego awaria może prowadzić do poważnych problemów z zasilaniem pojazdu.
Regularna kontrola stanu stojana pozwala wcześnie wykryć potencjalne usterki. Diagnostykę można przeprowadzić zarówno poprzez obserwację typowych objawów, jak i wykonanie pomiarów elektrycznych. Właściwa diagnoza wymaga podstawowej wiedzy technicznej oraz odpowiednich narzędzi pomiarowych.
Najważniejsze informacje:- Stojan to element odpowiedzialny za wytwarzanie prądu w alternatorze
- Pierwsze oznaki awarii to świecąca kontrolka ładowania i szybkie rozładowywanie akumulatora
- Do diagnostyki niezbędny jest multimetr i podstawowe narzędzia warsztatowe
- Prawidłowe napięcie ładowania powinno wynosić 13.8-14.4V przy włączonym silniku
- Przy braku doświadczenia zaleca się wizytę w profesjonalnym warsztacie
- Regularna kontrola stanu stojana zapobiega poważniejszym awariom
Funkcja stojana w alternatorze
Stojan alternatora to nieruchomy element, który generuje prąd elektryczny niezbędny do ładowania akumulatora i zasilania instalacji elektrycznej pojazdu. Stanowi on rdzeń systemu ładowania, współpracując z wirnikiem w procesie wytwarzania energii elektrycznej.
Prawidłowe działanie stojana ma kluczowy wpływ na sprawność całego układu elektrycznego samochodu. Bez sprawnego stojana alternator nie jest w stanie wytworzyć odpowiedniego napięcia, co prowadzi do rozładowania akumulatora i w konsekwencji unieruchomienia pojazdu.
Objawy uszkodzonego stojana alternatora
Diagnostyka stojana alternatora powinna rozpocząć się od obserwacji charakterystycznych symptomów. Wczesne wykrycie nieprawidłowości pozwala uniknąć poważniejszych awarii.
- Świecąca kontrolka ładowania - pierwszy sygnał ostrzegawczy, który pojawia się na desce rozdzielczej
- Spadek napięcia w instalacji - światła stają się przyciemnione, a elektryczne systemy działają wolniej
- Nietypowe dźwięki - charakterystyczne brzęczenie lub piszczenie dobiegające z okolic alternatora
- Problemy z rozruchem - silnik może mieć trudności z odpaleniem, szczególnie po dłuższym postoju
- Wahania wskazań woltomierza - jeśli pojazd jest wyposażony w woltomierz, wskazania mogą być niestabilne
Czytaj więcej: Jak prawidłowo dobrać śruby do felg aluminiowych: kompletny poradnik
Narzędzia potrzebne do sprawdzenia stojana
Do przeprowadzenia testu stojana alternatora niezbędne są odpowiednie narzędzia diagnostyczne. Właściwe wyposażenie warsztatowe zapewni dokładne i wiarygodne wyniki pomiarów.
| Nazwa narzędzia | Zastosowanie | Szacunkowy koszt |
| Multimetr cyfrowy | Pomiar napięcia i rezystancji | 100-300 zł |
| Zestaw kluczy nasadowych | Demontaż alternatora | 200-500 zł |
| Tester alternatora | Kompleksowa diagnostyka | 500-1500 zł |

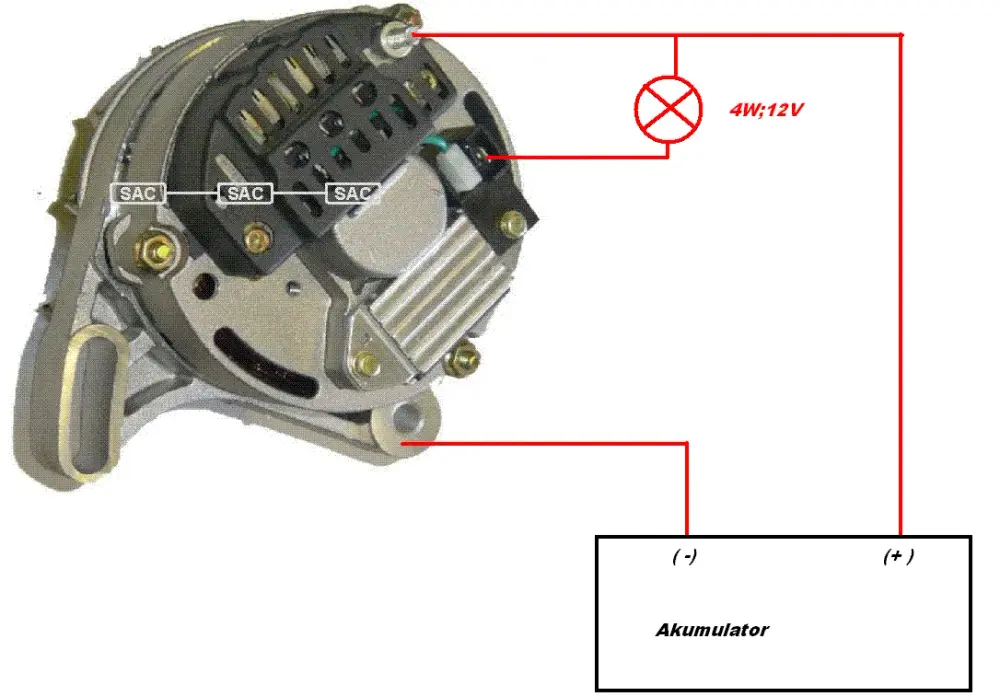

Pomiar napięcia alternatora bez demontażu
Jak sprawdzić stojan alternatora bez demontażu? Najpierw należy uruchomić silnik na biegu jałowym. Następnie podłączamy przewody multimetru do biegunów akumulatora.
Prawidłowe napięcie przy włączonym silniku powinno wynosić między 13,8V a 14,4V. Warto wykonać pomiar również przy zwiększonych obrotach silnika, aby sprawdzić stabilność napięcia.
Badanie stojana w alternatorze wymaga również sprawdzenia napięcia pod obciążeniem. Włączamy wszystkie odbiorniki prądu (światła, klimatyzację, radio) i ponownie mierzymy napięcie.
Diagnostyka stojana z użyciem multimetru
Test stojana alternatora rozpoczynamy od ustawienia multimetru na pomiar rezystancji. Następnie łączymy sondy pomiarowe z wyprowadzeniami uzwojeń stojana, zwracając uwagę na prawidłowe podłączenie.
Kolejnym krokiem diagnostyki stojana alternatora jest pomiar rezystancji między poszczególnymi fazami. Każda faza powinna wykazywać podobną wartość oporu, a różnice nie powinny przekraczać 10%.
W ramach pomiaru stojana alternatora sprawdzamy również izolację uzwojeń względem masy. Jedna sonda zostaje podłączona do pakietu blach stojana, druga do dowolnego wyprowadzenia uzwojenia.
Na koniec wykonujemy test ciągłości obwodu. Brak ciągłości lub znaczące różnice w pomiarach wskazują na uszkodzenie stojana.
- Rezystancja między fazami: 0,1-0,3 Ω - prawidłowa wartość świadcząca o sprawnych uzwojeniach
- Rezystancja izolacji: powyżej 1 MΩ - potwierdza brak przebić do masy
- Test ciągłości: 0 Ω - wskazuje na brak przerw w uzwojeniach
Interpretacja wyników pomiarów
Właściwa interpretacja wyników jest kluczowa dla postawienia prawidłowej diagnozy. Wartości odbiegające od normy mogą wskazywać na różne rodzaje uszkodzeń stojana. Znajomość prawidłowych zakresów pomiarowych pozwala ocenić stan techniczny elementu.
Podczas badania stojana w alternatorze należy zwrócić szczególną uwagę na powtarzalność pomiarów. Niestabilne wskazania świadczą o problemach z połączeniami lub uszkodzeniu uzwojeń. Wzrost rezystancji może wskazywać na przegrzanie stojana.
| Parametr | Wartość wzorcowa | Interpretacja |
| Napięcie ładowania | 13,8-14,4V | Prawidłowa praca alternatora |
| Rezystancja międzyfazowa | 0,1-0,3Ω | Sprawne uzwojenia |
| Rezystancja izolacji | >1MΩ | Brak przebić do masy |
Procedura demontażu alternatora
Przed przystąpieniem do diagnostyki stojana alternatora może być konieczny jego demontaż. Zaczynamy od odłączenia przewodów akumulatora, zawsze w pierwszej kolejności bieguna ujemnego. Następnie oznaczamy wszystkie przewody podłączone do alternatora.
Kolejnym krokiem jest poluzowanie śrub mocujących alternator i paska napędowego. Warto zrobić zdjęcie lub szkic układu paska przed jego zdjęciem. Po zdemontowaniu paska można przystąpić do wykręcenia śrub mocujących alternator.
Ostatni etap to ostrożne wyjęcie alternatora z komory silnika. Należy zwrócić uwagę na przewody i elementy znajdujące się w pobliżu. Alternator może być ciężki, dlatego warto przygotować się na jego bezpieczne przeniesienie.
Podczas całej procedury należy zachować szczególną ostrożność. Niewłaściwy demontaż może skutkować uszkodzeniem innych podzespołów silnika lub instalacji elektrycznej.
Najczęstsze błędy podczas demontażu
Typowym błędem jest próba demontażu alternatora bez wcześniejszego odłączenia akumulatora. Może to prowadzić do zwarcia i uszkodzenia instalacji elektrycznej pojazdu.
Innym częstym problemem jest niewłaściwe oznaczenie przewodów lub nieprawidłowy montaż paska napędowego. Skutkuje to problemami z ponownym montażem i może prowadzić do awarii.
Kiedy zgłosić się do mechanika
Brak doświadczenia w naprawach samochodowych to główne wskazanie do wizyty w warsztacie. Profesjonalny mechanik posiada odpowiednie narzędzia i wiedzę do prawidłowej diagnostyki stojana alternatora.
Jeśli pomiary wskazują na poważne uszkodzenia lub brak jest pewności co do interpretacji wyników, warto skonsultować się ze specjalistą. Nieprawidłowa diagnoza może prowadzić do kosztownych napraw.
W przypadku nowszych modeli samochodów, wyposażonych w skomplikowane systemy elektroniczne, naprawa powinna być wykonana w autoryzowanym serwisie. Specjalistyczny sprzęt diagnostyczny pozwoli na dokładne określenie przyczyny problemu.
Najważniejsze wskazówki prawidłowej diagnostyki stojana
Diagnostyka stojana alternatora wymaga systematycznego podejścia i odpowiedniego przygotowania. Kluczowe jest obserwowanie wczesnych symptomów awarii, takich jak świecąca kontrolka ładowania czy problemy z rozruchem silnika.
Do przeprowadzenia testu stojana alternatora niezbędny jest podstawowy zestaw narzędzi, w tym multimetr. Prawidłowe wartości pomiarów to napięcie ładowania między 13,8V a 14,4V oraz rezystancja międzyfazowa w zakresie 0,1-0,3Ω.
W przypadku braku doświadczenia w diagnostyce alternatora lub nowszych modeli samochodów, warto skorzystać z pomocy profesjonalnego mechanika. Właściwa diagnoza i szybka reakcja na problemy mogą uchronić nas przed kosztownymi naprawami i zapewnić bezawaryjną pracę układu elektrycznego pojazdu.
