Pomiar rozstawu śrub w feldze to kluczowy element przy wyborze lub wymianie kół w samochodzie. Oznaczenie PCD (Pitch Circle Diameter) określa dwa najważniejsze parametry: liczbę otworów montażowych oraz średnicę okręgu, na którym są one rozmieszczone. Przykładowo, zapis 5x112 oznacza 5 otworów na okręgu o średnicy 112 milimetrów.
Do prawidłowego pomiaru potrzebna jest suwmiarka lub taśma miernicza. Sposób pomiaru zależy od liczby otworów w feldze. Przy parzystej liczbie mierzymy odległość między przeciwległymi otworami. Przy nieparzystej - stosujemy specjalny wzór uwzględniający średnicę otworu centralnego i montażowego.
Najważniejsze informacje:- PCD to standardowy system oznaczania rozstawu śrub w feldze
- Felgi mogą mieć 4, 5, 6 lub 8 otworów montażowych
- Dokładność pomiaru jest kluczowa dla bezpieczeństwa
- Pomiar należy wykonać zarówno dla kół przednich, jak i tylnych
- Maksymalna dopuszczalna różnica w rozstawie to 2 mm
- Do pomiaru wymagane są podstawowe narzędzia: suwmiarka lub taśma miernicza
- Różne metody pomiaru stosuje się dla parzystej i nieparzystej liczby otworów
Czym jest rozstaw felg (PCD) i dlaczego jest tak ważny
Rozstaw felg, określany jako PCD (Pitch Circle Diameter), to kluczowy parametr przy doborze kół do samochodu. Średnica okręgu, na którym znajdują się otwory montażowe, musi być dokładnie dopasowana do specyfikacji pojazdu. Wymiary rozstawu felg są zapisywane w formie dwóch liczb, na przykład 5x112, gdzie pierwsza cyfra oznacza liczbę otworów, a druga ich rozstaw w milimetrach.
Prawidłowy rozstaw otworów w feldze ma bezpośredni wpływ na bezpieczeństwo jazdy. Nieprawidłowy dobór może prowadzić do niestabilności pojazdu podczas jazdy i szybszego zużycia elementów zawieszenia. Właściwe mierzenie rozstawu felg samochodowych jest więc pierwszym krokiem do bezpiecznej wymiany kół.
Niezbędne narzędzia do pomiaru rozstawu felg
Do wykonania precyzyjnego pomiaru PCD felgi potrzebne są odpowiednie przyrządy pomiarowe. Podstawowym narzędziem jest suwmiarka, ale przydatne mogą być również inne akcesoria.
- Suwmiarka cyfrowa lub analogowa - umożliwia dokładny pomiar z precyzją do 0,1 mm
- Taśma miernicza - przydatna przy wstępnych pomiarach
- Marker lub kredka - do zaznaczania punktów pomiarowych
- Czysta szmatka - do oczyszczenia powierzchni felgi
- Kątomierz - pomocny przy określaniu kąta między otworami
Czytaj więcej: W jaki sposób zamontować hak holowniczy?
Jak prawidłowo wykonać pomiar rozstawu felg
Przed rozpoczęciem pomiaru rozstawu felg, należy dokładnie oczyścić powierzchnię i otwory montażowe. Właściwe przygotowanie felgi zapewni dokładność pomiaru i pomoże uniknąć błędów.
Podczas mierzenia rozstawu felg samochodowych felga powinna leżeć na płaskiej, stabilnej powierzchni. Suwmiarka musi być ustawiona prostopadle do powierzchni felgi, aby uzyskać precyzyjny wynik.
Pomiar PCD felgi należy powtórzyć kilkakrotnie w różnych punktach. Warto zapisywać wszystkie wyniki, aby później móc je porównać i wybrać najbardziej dokładny.
Pomiar felg z parzystą liczbą otworów

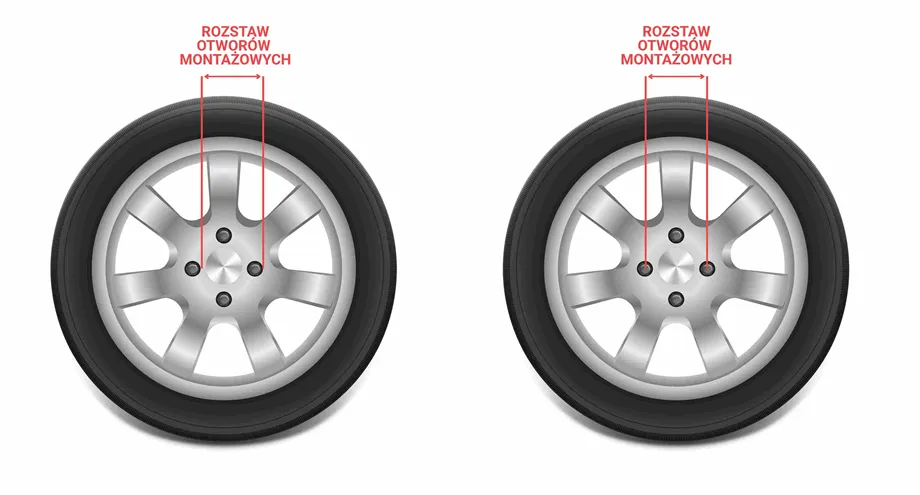

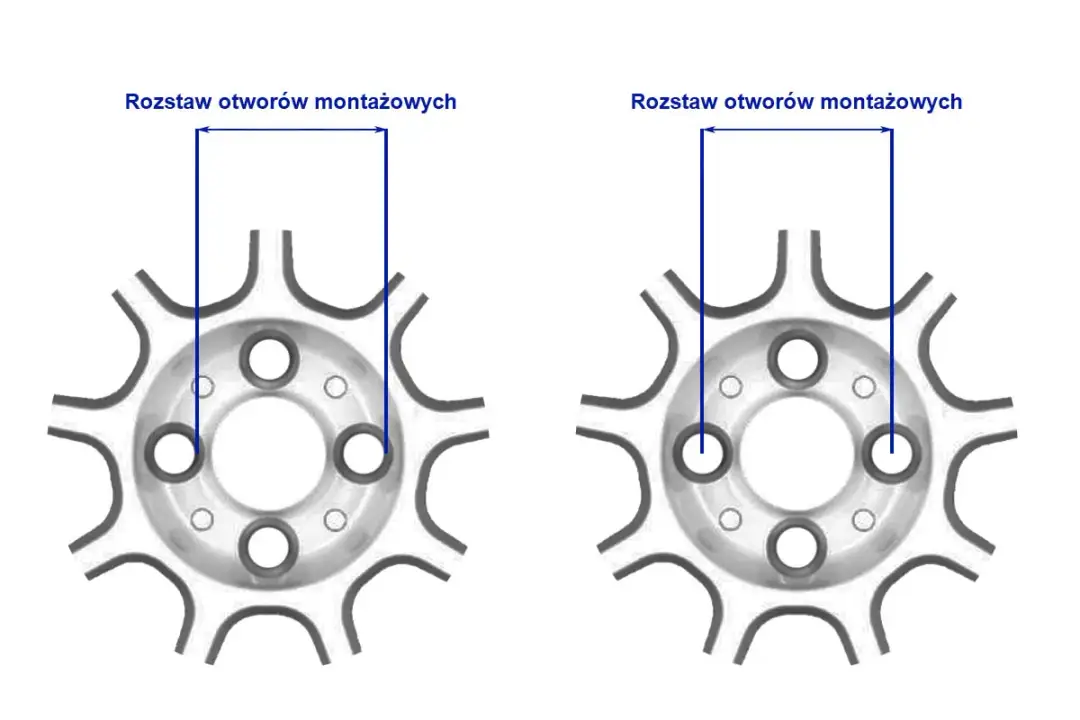

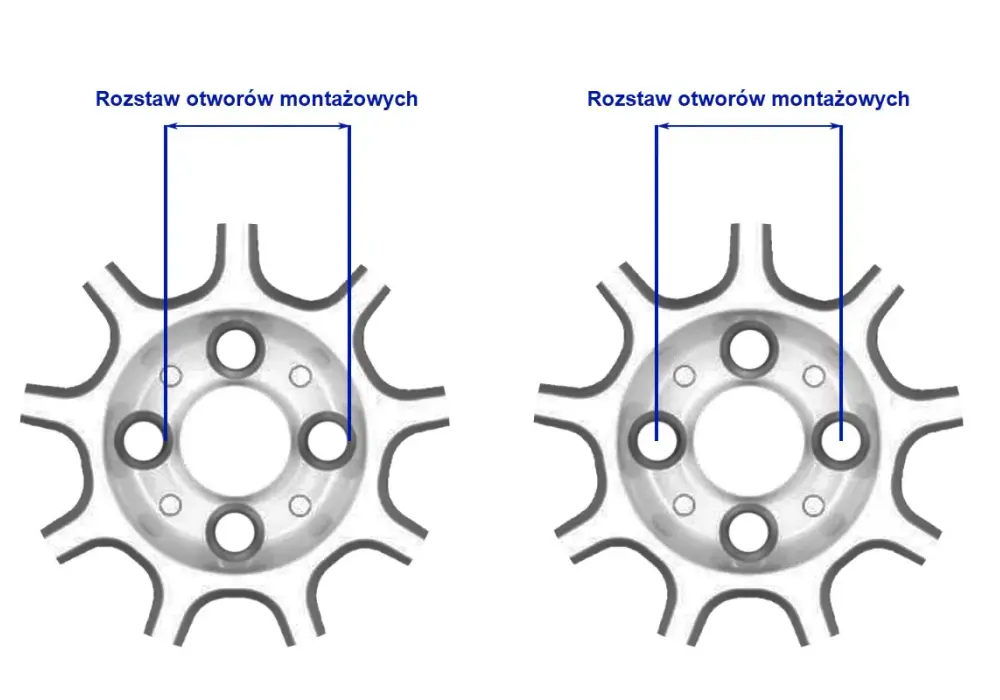

W przypadku felg z 4 lub 6 otworami, pomiar rozstawu felg wykonujemy między środkami przeciwległych otworów. Precyzyjne określenie środka każdego otworu jest kluczowe dla dokładności pomiaru. Warto zaznaczyć środki otworów markerem przed rozpoczęciem właściwego pomiaru.
Rozstaw śrub w feldze z parzystą liczbą otworów mierzymy kilkukrotnie, obracając felgę. Ta metoda jest stosunkowo prosta i daje bardzo dokładne wyniki. Otrzymana wartość to bezpośrednio średnica podziałowa PCD.
Pomiar felg z nieparzystą liczbą otworów
Przy feldze z 5 otworami, jak sprawdzić rozstaw felg wymaga nieco innego podejścia. Mierzymy odległość od środka jednego otworu do punktu między dwoma przeciwległymi otworami. W tym przypadku konieczne jest zastosowanie specjalnego wzoru przeliczeniowego.
Precyzyjne mierzenie rozstawu felg samochodowych z nieparzystą liczbą otworów wymaga większej uwagi. Końcowy wynik należy pomnożyć przez odpowiedni współczynnik, aby uzyskać rzeczywistą wartość PCD.
| Model felgi | Liczba otworów | Typowy rozstaw (mm) |
| BMW seria 3 | 5 | 120 |
| Audi A4 | 5 | 112 |
| Mercedes C-klasa | 5 | 112 |
Obliczanie średnicy podziałowej PCD
Pomiar rozstawu felg wymaga zastosowania odpowiedniego wzoru matematycznego. Dla felg z nieparzystą liczbą otworów używamy wzoru PCD = A + B + 2 × C, gdzie A to średnica otworu centralnego, B to średnica otworu montażowego, a C to odległość między brzegami tych otworów.
Dokładne mierzenie rozstawu felg samochodowych to podstawa prawidłowych obliczeń. Wszystkie wymiary muszą być podane w milimetrach.
- Krok 1: Zmierz średnicę otworu centralnego (wartość A)
- Krok 2: Zmierz średnicę otworu montażowego (wartość B)
- Krok 3: Oblicz PCD według wzoru, uwzględniając zmierzoną odległość C
Typowe błędy podczas pomiaru rozstawu
Najczęstszym błędem przy pomiarze PCD felgi jest nieprawidłowe ustawienie suwmiarki. Narzędzie musi być idealnie prostopadłe do powierzchni felgi.
Kolejnym częstym błędem jest niedokładne określenie środka otworów montażowych. To może prowadzić do znaczących rozbieżności w pomiarach.
Wielu początkujących popełnia błąd, mierząc rozstaw otworów w feldze tylko jeden raz. Pomiar należy powtórzyć minimum 3 razy dla pewności.
Jak uniknąć niedokładności pomiarowych
Dokładność pomiaru rozstawu felg zależy od czystości powierzchni pomiarowej. Przed rozpoczęciem pomiaru należy dokładnie oczyścić otwory montażowe i powierzchnię felgi. Warto również zaznaczyć punkty pomiarowe markerem dla większej precyzji.
Podczas mierzenia rozstawu felg samochodowych kluczowe jest stabilne podparcie felgi. Felga powinna leżeć na równej powierzchni, a wszystkie narzędzia pomiarowe powinny być regularnie kalibrowane. Najlepsze wyniki uzyskamy, wykonując pomiary w temperaturze pokojowej.
Weryfikacja poprawności pomiaru
Po wykonaniu pomiaru rozstawu felg konieczne jest sprawdzenie wyników z danymi producenta. Warto porównać uzyskane wartości z dokumentacją techniczną pojazdu lub skonsultować się ze specjalistą. Tolerancja pomiarowa nie powinna przekraczać 0,5 mm.
Jak sprawdzić rozstaw felg pod kątem dokładności? Najlepiej wykonać pomiary kilkukrotnie w różnych punktach. Rozbieżności między pomiarami nie powinny przekraczać wartości granicznych. Warto też porównać wyniki z podobnymi felgami tego samego producenta.
| Typ felgi | Tolerancja (mm) | Maksymalne odchylenie |
| Stalowa | 0.3 | ±0.2 mm |
| Aluminiowa | 0.2 | ±0.1 mm |
| Magnezowa | 0.1 | ±0.05 mm |
Znaczenie precyzyjnego pomiaru dla bezpieczeństwa
Prawidłowy rozstaw śrub w feldze ma kluczowe znaczenie dla bezpieczeństwa jazdy. Niedokładny pomiar może prowadzić do problemów z montażem koła i jego stabilnością podczas jazdy.
Niewłaściwy rozstaw otworów w feldze może skutkować zwiększonymi wibracjami i przedwczesnym zużyciem elementów zawieszenia. W skrajnych przypadkach może dojść nawet do odkręcenia się koła podczas jazdy.
Pomiar PCD felgi to nie tylko kwestia techniczna, ale przede wszystkim bezpieczeństwa. Dokładność pomiaru przekłada się bezpośrednio na prawidłowe działanie układu jezdnego i komfort prowadzenia pojazdu.
Bezpieczna i precyzyjna wymiana felg: klucz do udanej modyfikacji samochodu
Pomiar rozstawu felg to kluczowy element bezpiecznej wymiany kół. Precyzyjne wykonanie wszystkich pomiarów, z wykorzystaniem odpowiednich narzędzi i technik, gwarantuje stabilną jazdę i długą żywotność zawieszenia.
Pamiętaj, że rozstaw śrub w feldze należy mierzyć wielokrotnie, wykorzystując właściwą metodę dla parzystej lub nieparzystej liczby otworów. Dokładność pomiaru jest szczególnie istotna - nawet niewielki błąd może prowadzić do poważnych konsekwencji podczas jazdy.
Zawsze weryfikuj wyniki pomiaru PCD felgi z danymi producenta i zachowuj odpowiednie tolerancje pomiarowe. Inwestycja czasu w dokładny pomiar to inwestycja w bezpieczeństwo Twoje i Twoich pasażerów.
