Karta testowa pierścieni magnetycznych: Niewidzialne usterki ABS na dłoni

Współczesna diagnostyka wymaga narzędzi, które pozwalają zajrzeć tam, gdzie wzrok nie sięga. Karta testowa do pierścieni magnetycznych to proste, a zarazem rewolucyjne rozwiązanie dla mechaników i diagnostów, umożliwiające szybką i precyzyjną weryfikację stanu niewidocznych pierścieni magnetycznych w systemach takich jak ABS. Dowiedz się, jak to niewielkie narzędzie może zaoszczędzić Twój czas i pieniądze, eliminując błędy diagnostyczne i montażowe.

Dlaczego niewidzialne staje się Twoim największym problemem? Kontekst diagnostyki pierścieni magnetycznych

Problem z diagnozą ABS: Kiedy wzrok i proste narzędzia zawodzą

Jako mechanik doskonale wiem, że nie wszystko, co psuje się w samochodzie, jest widoczne gołym okiem. Pierścienie magnetyczne, będące integralną częścią nowoczesnych łożysk kół, to doskonały przykład. Są one kluczowe dla prawidłowego działania systemów ABS i ESP, ale ich uszkodzenie na przykład rozmagnesowanie poszczególnych segmentów pozostaje całkowicie niewidoczne. Tradycyjne metody diagnostyki, takie jak oględziny wizualne czy nawet podstawowe mierniki, po prostu tu zawodzą. To prowadzi do frustracji, bo pojazd zgłasza błąd, a my nie możemy zlokalizować jego źródła. Zdarza się, że wymieniamy sprawne elementy, a problem nadal występuje, generując niepotrzebne koszty i marnując cenny czas.

Wielokrotnie spotykałem się z sytuacją, gdy klient przyjeżdżał z zapaloną kontrolką ABS, a po sprawdzeniu czujników i przewodów wszystko wydawało się być w porządku. Bez odpowiedniego narzędzia, diagnoza stawała się loterią, a ja nie lubię zostawiać niczego przypadkowi w swojej pracy.

Od łożyska po czujnik wału: Gdzie w Twoim warsztacie kryją się pierścienie magnetyczne?

Pierścienie magnetyczne to znacznie więcej niż tylko element łożyska koła. Chociaż to właśnie tam najczęściej spotykamy się z potrzebą ich diagnostyki, warto pamiętać, że pełnią one kluczową rolę w wielu innych systemach pojazdu. Oto miejsca, gdzie mogą się one kryć:

• Łożyska kół z czujnikami ABS/ESP: To najbardziej powszechne zastosowanie. Pierścień magnetyczny, często zintegrowany z uszczelniaczem łożyska, generuje sygnał dla czujnika prędkości obrotowej koła. Jakakolwiek anomalia w jego namagnesowaniu bezpośrednio wpływa na bezpieczeństwo jazdy.
• Czujniki położenia wału korbowego i rozrządu: W wielu silnikach do precyzyjnego określania pozycji wałów używa się pierścieni magnetycznych (enkoderów), które współpracują z czujnikami Halla. Ich uszkodzenie może prowadzić do problemów z uruchomieniem silnika, nierównej pracy czy błędów w sterowaniu.
• Inne czujniki prędkości i położenia: W niektórych układach napędowych, skrzyniach biegów czy układach kierowniczych również można spotkać elementy magnetyczne, których stan wpływa na precyzję działania.

Zrozumienie, jak szeroko pierścienie magnetyczne są wykorzystywane, uświadamia nam, jak ważne jest posiadanie narzędzia do ich szybkiej i skutecznej diagnostyki.

Karta testowa: Proste rozwiązanie złożonego problemu diagnostycznego

Właśnie w obliczu tych niewidzialnych problemów zrodziła się potrzeba prostego, ale skutecznego rozwiązania. Karta testowa do pierścieni magnetycznych to nic innego jak genialne w swojej prostocie narzędzie, które pozwala nam zajrzeć w świat niewidzialnych pól magnetycznych. To szybki i efektywny sposób na wizualizację uszkodzeń, które w innym wypadku pozostałyby ukryte. Dzięki niej, skomplikowana diagnostyka staje się prosta i intuicyjna, co w moim warsztacie przekłada się na konkretne oszczędności czasu i nerwów. To idealna odpowiedź na poszukiwanie rozwiązania, które pozwoli szybko i bezbłędnie zidentyfikować usterkę.

Jak to działa? Odkryj magię wizualizacji pola magnetycznego

Twoje okno do świata magnetyzmu: Czym dokładnie jest karta testowa?

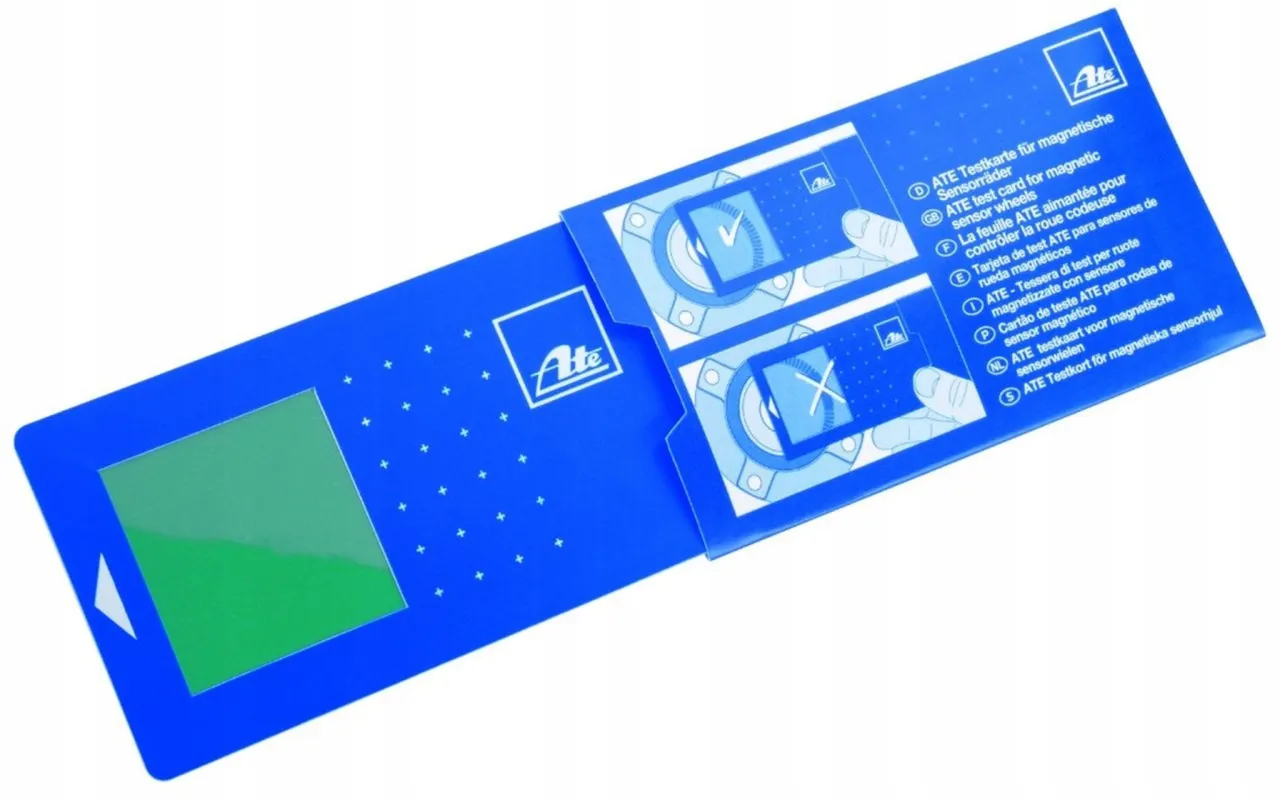

Karta testowa, często nazywana również wizualizerem pola magnetycznego, to niewielkie, płaskie narzędzie, które na pierwszy rzut oka przypomina kawałek folii lub cienkiego plastiku. Jej magia tkwi w specjalnej budowie, która pozwala jej reagować na obecność i strukturę pola magnetycznego. Jest to w zasadzie cienka, elastyczna folia, która pod wpływem pola magnetycznego zmienia swój wygląd, ujawniając nam to, co dla ludzkiego oka jest normalnie niewidoczne.

Sekret mikrokapsułek: Nauka stojąca za uwidacznianiem biegunów magnetycznych

Zasada działania karty testowej jest fascynująca i opiera się na sprytnych rozwiązaniach fizycznych. Wewnątrz tej specjalnej folii znajdują się miliony mikroskopijnych kapsułek. Każda z nich wypełniona jest zawiesiną drobinek niklu w oleju. Nikiel jest materiałem ferromagnetycznym, co oznacza, że silnie reaguje na obecność pola magnetycznego.

Kiedy przyłożymy kartę do pierścienia magnetycznego, drobinki niklu w mikrokapsułkach natychmiast ustawiają się wzdłuż linii sił pola magnetycznego. To uporządkowanie powoduje, że światło odbija się od folii w różny sposób, co z kolei objawia się zmianą jej koloru zazwyczaj folia ciemnieje w miejscach, gdzie pole magnetyczne jest silniejsze i ma określoną orientację. W ten sposób na powierzchni karty uwidacznia się precyzyjny wzór namagnesowania, pokazujący na przykład naprzemienne bieguny północne i południowe na pierścieniu ABS. To jak magiczne okno, które pozwala nam zobaczyć niewidzialny układ magnetyczny i zrozumieć, co dzieje się wewnątrz łożyska.

Karta testowa a zwykły magnes: Dlaczego potrzebujesz specjalistycznego narzędzia?

Można by pomyśleć, że do sprawdzenia pierścienia magnetycznego wystarczy zwykły magnes. Nic bardziej mylnego! Zwykły magnes powie nam jedynie, czy pole magnetyczne w ogóle istnieje. Nie da nam jednak żadnej informacji o jego strukturze, o tym, czy bieguny są ułożone prawidłowo, czy nie ma przerw w namagnesowaniu. To właśnie te szczegóły są kluczowe dla diagnostyki. Karta testowa, dzięki swojej unikalnej technologii, pozwala na precyzyjną wizualizację wzoru biegunów, co jest niezbędne do wykrycia uszkodzonych lub rozmagnesowanych segmentów. Co więcej, użycie silnego, przypadkowego magnesu w pobliżu delikatnego pierścienia ABS może być wręcz szkodliwe. Istnieje ryzyko, że taki magnes rozmagnesuje lub w inny sposób uszkodzi precyzyjny pierścień, prowadząc do jeszcze większych problemów. Dlatego zawsze podkreślam, że w diagnostyce liczy się precyzja i odpowiednie narzędzia, a karta testowa jest do tego celu stworzona.

Kluczowe zastosowania w praktyce warsztatowej: Gdzie karta oszczędzi Twój czas i pieniądze?

Diagnostyka systemów ABS/ESP: Jak bezbłędnie ocenić stan pierścienia w łożysku koła?

Głównym i najbardziej docenianym zastosowaniem karty testowej w motoryzacji jest diagnostyka pierścieni magnetycznych w łożyskach kół, współpracujących z systemami ABS/ESP. Kiedy kontrolka ABS świeci się na desce rozdzielczej, a komputer diagnostyczny wskazuje błąd czujnika prędkości koła, często problemem nie jest sam czujnik, lecz uszkodzony pierścień magnetyczny w łożysku. Bez karty testowej, jedyną opcją byłaby wymiana łożyska "na ślepo" lub długotrwałe poszukiwania.

Dzięki karcie mogę w ciągu kilku sekund sprawdzić, czy pierścień magnetyczny ma prawidłowy wzór namagnesowania. Szukam przede wszystkim tzw. "brakujących zębów" czyli przerw w widocznym, regularnym wzorze biegunów. Taka przerwa jednoznacznie wskazuje na uszkodzenie lub rozmagnesowanie segmentu pierścienia, co jest przyczyną błędnych odczytów czujnika ABS. To precyzyjna diagnostyka, która pozwala mi uniknąć wymiany sprawnych części, oszczędzając pieniądze klienta i mój czas. Szybko lokalizuję usterkę i mam pewność, że problem zostanie rozwiązany za pierwszym razem.

Weryfikacja montażu: Uniknij kosztownych pomyłek przy wymianie łożysk

Karta testowa jest również moim niezastąpionym pomocnikiem podczas montażu nowych łożysk kół. Wiele współczesnych łożysk z wbudowanym pierścieniem magnetycznym ABS jest kierunkowych oznacza to, że muszą być zamontowane w odpowiednią stronę, aby pierścień magnetyczny znajdował się naprzeciwko czujnika ABS. Błędny montaż, choć wydaje się drobną pomyłką, może prowadzić do natychmiastowej awarii systemu ABS, generowania błędów na desce rozdzielczej i, co najgorsze, konieczności ponownego demontażu całego zespołu. To nie tylko strata czasu, ale i dodatkowe koszty związane z robocizną i ewentualnym uszkodzeniem nowego łożyska. Przed założeniem piasty, zawsze przykładam kartę do nowego łożyska, upewniając się, że pierścień magnetyczny jest skierowany we właściwą stronę. To prosta czynność, która pozwala mi uniknąć kosztownych i czasochłonnych poprawek.

Nie tylko ABS: Zastosowanie karty przy czujnikach położenia i w automatyce przemysłowej

Choć najczęściej kojarzymy kartę testową z diagnostyką ABS, jej zastosowania są znacznie szersze. Jako narzędzie do wizualizacji pola magnetycznego, okazuje się niezwykle przydatna w wielu innych obszarach:

• Diagnostyka czujników położenia wału korbowego/rozrządu: W pojazdach, gdzie te czujniki współpracują z pierścieniami magnetycznymi, karta pozwala szybko zweryfikować integralność namagnesowania, co jest kluczowe dla prawidłowej pracy silnika.
• Automatyka przemysłowa: W przemyśle, gdzie maszyny wykorzystują enkodery magnetyczne, czujniki położenia i inne elementy oparte na polach magnetycznych, karta testowa staje się cennym narzędziem dla techników utrzymania ruchu. Pozwala na szybką weryfikację działania tych komponentów bez konieczności demontażu.
• Kontrola jakości: Producenci elementów magnetycznych mogą wykorzystywać kartę do szybkiej kontroli poprawności namagnesowania w procesie produkcyjnym.

Ta uniwersalność sprawia, że karta testowa to inwestycja, która zwraca się wielokrotnie, znajdując zastosowanie w różnych dziedzinach i sytuacjach.

Instrukcja obsługi krok po kroku: Jak prawidłowo używać karty testowej?

Przygotowanie do testu: Co musisz wiedzieć przed przyłożeniem karty?

Zanim przystąpisz do testu, warto pamiętać o kilku kluczowych kwestiach, które zapewnią precyzyjny wynik i bezpieczeństwo delikatnych komponentów:

1. Czystość powierzchni: Upewnij się, że powierzchnia pierścienia magnetycznego, do której będziesz przykładać kartę (często jest to uszczelniacz łożyska), jest czysta od grubych zanieczczeń, takich jak błoto, rdza czy duże opiłki. Drobny brud zazwyczaj nie przeszkadza, ale większe cząstki mogą zafałszować obraz.
2. Ostrożność z pierścieniami: Pamiętaj, że pierścienie magnetyczne są delikatne. Unikaj uderzeń w łożysko, a także bliskości silnych magnesów (innych niż karta testowa) i silnych pól elektrycznych, które mogłyby je rozmagnesować lub uszkodzić.
3. Temperatura: Karta działa najlepiej w umiarkowanej temperaturze. Ekstremalnie niskie lub wysokie temperatury mogą wpłynąć na czytelność obrazu, choć w warunkach warsztatowych rzadko jest to problem.

Odczytywanie wyników: Jak interpretować wzory i co oznaczają "brakujące zęby"?

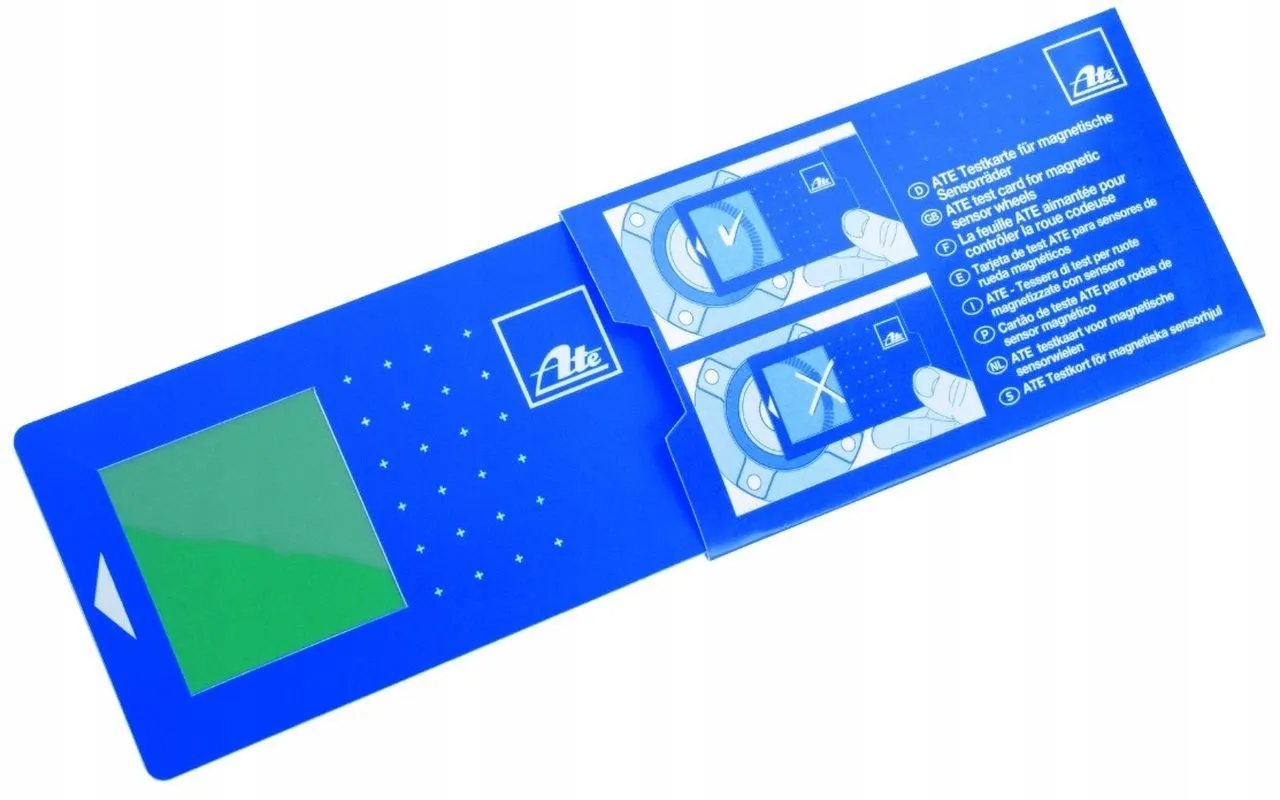

Użycie karty jest niezwykle proste. Wystarczy, że przyłożysz ją bezpośrednio do powierzchni pierścienia magnetycznego, na przykład do uszczelniacza łożyska, który jest widoczny. Delikatnie dociśnij kartę do powierzchni. Natychmiast zobaczysz na niej wzór namagnesowania. Prawidłowy pierścień magnetyczny ABS powinien pokazać wyraźny, regularny wzór naprzemiennych, równomiernie rozmieszczonych biegunów będzie to wyglądać jak szereg ciemnych i jasnych pasów, przypominających "zęby" lub kreski.

Kluczowe jest poszukiwanie "brakujących zębów". Jeśli w którymś miejscu wzoru zobaczysz przerwę, brak ciemnego lub jasnego pasa, albo nieregularne, rozmyte pole, oznacza to uszkodzenie lub rozmagnesowanie tego segmentu pierścienia. Taka anomalia jest jednoznaczną oznaką usterki i będzie powodować błędne odczyty czujnika ABS. Ważne jest, aby pamiętać, że obraz, który pojawi się na karcie, pozostaje na niej przez pewien czas, ale jest nietrwały i może być "nadpisany" podczas kolejnego użycia. Dzięki temu karta jest wielokrotnego użytku i zawsze gotowa do następnej diagnozy.

Najczęstsze błędy i pułapki: Jak zapewnić 100% pewności diagnozy?

Chociaż karta testowa jest prosta w obsłudze, istnieją pewne pułapki, które mogą prowadzić do błędnej diagnozy. Najczęstszym błędem jest niewłaściwe przyłożenie karty musi ona przylegać płasko i bezpośrednio do powierzchni pierścienia, aby uzyskać wyraźny i czytelny obraz. Jeśli karta jest przyłożona pod kątem lub nie przylega równomiernie, wzór może być zniekształcony.

Kolejnym błędem jest ignorowanie delikatności pierścieni magnetycznych. Jak już wspomniałem, silne uderzenia czy bliskość magnesów innych niż karta testowa mogą je uszkodzić. Należy również uważać na interpretację czasem drobne zabrudzenia na powierzchni łożyska mogą przypominać uszkodzenia. Dlatego zawsze upewniam się, że powierzchnia jest względnie czysta. Aby zapewnić 100% pewności, zawsze testuję pierścień w kilku miejscach, obracając łożysko, jeśli to możliwe, aby zweryfikować spójność wzoru na całym obwodzie. Dzięki temu minimalizuję ryzyko błędnej diagnozy i mam pewność co do stanu komponentu.

Jak wybrać i gdzie kupić idealną kartę testową?

Na co zwrócić uwagę przed zakupem? Kluczowe cechy dobrej karty

Wybór odpowiedniej karty testowej to inwestycja w precyzję i niezawodność Twojej pracy. Chociaż jest to narzędzie stosunkowo proste, warto zwrócić uwagę na kilka kluczowych cech, które świadczą o jego jakości:

• Jakość wykonania (trwałość folii): Dobra karta powinna być wykonana z wytrzymałej, elastycznej folii, która nie ulegnie łatwo uszkodzeniu podczas częstego użytkowania w warunkach warsztatowych. Unikaj produktów o niskiej jakości, które mogą szybko pękać lub tracić swoje właściwości.
• Czytelność obrazu (kontrast, precyzja): Najważniejsza cecha. Obraz namagnesowania powinien być wyraźny, z dobrym kontrastem między jasnymi a ciemnymi pasami. Precyzja w odwzorowaniu biegunów jest kluczowa dla prawidłowej interpretacji. Słabej jakości karty mogą dawać rozmyty lub niewyraźny obraz.
• Reputacja producenta: Wybierając kartę od renomowanego producenta narzędzi diagnostycznych, masz większą pewność co do jej niezawodności i zgodności z normami. Marki specjalizujące się w układach hamulcowych często oferują sprawdzone rozwiązania.

Przeczytaj również: Ile kosztuje piaskowanie felg stalowych? Poznaj aktualne ceny w Polsce

Przegląd rynku w Polsce: Gdzie szukać i ile kosztuje to niezbędne narzędzie?

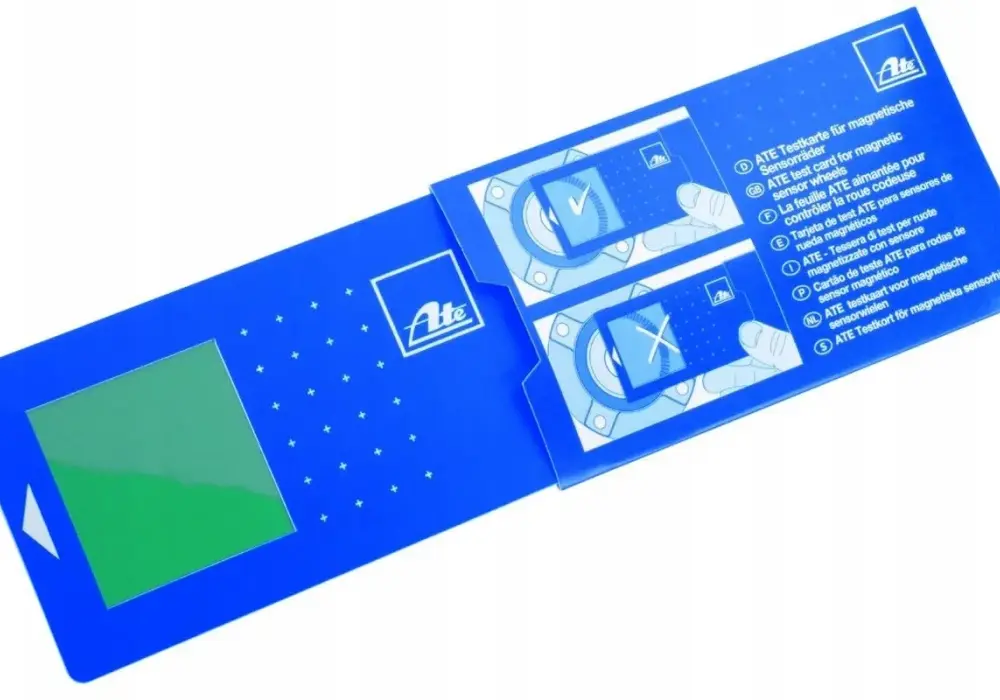

Na polskim rynku dostępnych jest kilka kart testowych, ale jako ekspert z doświadczeniem, zawsze polecam produkty sprawdzonych marek. Wiodącym producentem, którego karty są szeroko rekomendowane i cenione za jakość, jest firma ATE. Ich karta testowa do pierścieni magnetycznych, o numerze katalogowym 03.9301-0200.1, to synonim niezawodności i precyzji.

Gdzie ją kupić? Karta ATE oraz podobne produkty innych producentów są szeroko dostępne w:

• Specjalistycznych sklepach motoryzacyjnych: Takich jak Inter Cars, Tip-Topol czy inne hurtownie części samochodowych. Tam zazwyczaj znajdziesz fachową poradę i pewność oryginalności produktu.
• Popularnych platformach sprzedażowych: Na przykład Allegro, gdzie często można znaleźć konkurencyjne ceny i szeroki wybór, choć zawsze warto sprawdzić wiarygodność sprzedawcy.

Podsumowanie: Dlaczego ta mała karta to wielka rewolucja w Twoim zestawie narzędzi?

Podsumowując, karta testowa do pierścieni magnetycznych to znacznie więcej niż tylko kawałek folii. To prawdziwa rewolucja w diagnostyce, która pozwala nam, mechanikom i diagnostom, zajrzeć w świat niewidzialnych pól magnetycznych. Jej prostota obsługi idzie w parze z niezwykłą skutecznością, umożliwiając szybkie i precyzyjne wykrywanie uszkodzeń, które w innym wypadku pozostałyby ukryte.

Dzięki niej możemy bezbłędnie diagnozować usterki systemów ABS/ESP, weryfikować prawidłowy montaż łożysk i unikać kosztownych pomyłek. Oszczędność czasu, pieniędzy i zwiększona precyzja pracy to korzyści, które trudno przecenić. Niezależnie od tego, czy pracujesz w profesjonalnym warsztacie, czy jesteś zaawansowanym hobbystą, ta mała karta stanie się niezbędnym elementem Twojego zestawu narzędzi, zapewniając pewność i spokój ducha przy każdej diagnozie.
