Klimatyzacja nie działa? Mostkowanie czujnika ciśnienia: Jak i czy warto?

Jeśli Twoja klimatyzacja samochodowa przestała działać, a podejrzewasz awarię czujnika ciśnienia, ten artykuł dostarczy Ci praktycznej wiedzy. Dowiesz się, jak tymczasowo zdiagnozować problem poprzez mostkowanie czujnika, ale przede wszystkim zrozumiesz związane z tym ryzyko i odpowiedzialność. To przewodnik dla tych, którzy szukają szybkiej diagnostyki, zanim zdecydują się na wizytę u mechanika.

Klimatyzacja odmawia posłuszeństwa? Sprawdź, zanim zewrzesz czujnik ciśnienia "na krótko"

Kiedy klimatyzacja w samochodzie przestaje działać, często jako jedną z pierwszych przyczyn podejrzewamy awarię czujnika ciśnienia, zwanego również presostatem. I słusznie, bo to kluczowy element zabezpieczający cały układ. Jego rola polega na ciągłym monitorowaniu ciśnienia czynnika chłodniczego. Dlaczego to tak ważne? Otóż, czynnik chłodniczy nie tylko chłodzi, ale jest także nośnikiem oleju smarującego sprężarkę. Zbyt niskie ciśnienie oznacza brak czynnika, a co za tym idzie brak smarowania, co grozi zatarciem sprężarki. Z kolei zbyt wysokie ciśnienie może doprowadzić do jej uszkodzenia. Presostat jest więc niczym cichy strażnik, który w odpowiednim momencie wyłącza system, aby chronić najdroższy komponent sprężarkę.

Rola czujnika ciśnienia: cichy strażnik Twojej sprężarki

Jak wspomniałem, czujnik ciśnienia to prawdziwy anioł stróż układu klimatyzacji. Jego zadaniem jest nie tylko monitorowanie ciśnienia, ale także sterowanie pracą sprężarki i wentylatorów skraplacza. Kiedy ciśnienie spada poniżej bezpiecznego poziomu (np. z powodu nieszczelności i ubytku czynnika), czujnik wysyła sygnał do sterownika, który natychmiast wyłącza sprężarkę. To samo dzieje się, gdy ciśnienie nadmiernie wzrasta. Dzięki temu mechanizmowi, kompresor jest chroniony przed pracą w niekorzystnych warunkach, co znacząco wpływa na jego długowieczność. Ignorowanie sygnałów z czujnika lub jego awaria może prowadzić do bardzo poważnych i kosztownych konsekwencji.

Dlaczego klimatyzacja przestaje działać? Najczęstsze objawy awarii presostatu

Jeśli podejrzewasz, że to właśnie czujnik ciśnienia jest winowajcą, zwróć uwagę na typowe objawy. Z mojego doświadczenia wynika, że najczęściej są to:

• Niedziałająca klimatyzacja: Sprężarka po prostu się nie załącza, mimo że wszystkie inne funkcje wydają się być w porządku.
• Nieregularna praca: Klimatyzacja włącza się i wyłącza cyklicznie, często w krótkich odstępach czasu, co może wskazywać na błędne odczyty ciśnienia.
• Nieprawidłowe działanie wentylatorów chłodnicy: Czujnik ciśnienia często odpowiada również za włączanie wentylatorów skraplacza, więc ich nieprawidłowa praca może być symptomem.
• Kody błędów: W nowszych pojazdach awaria czujnika może zostać zarejestrowana w systemie diagnostycznym i wyświetlona jako błąd na desce rozdzielczej lub odczytana przez skaner OBD-II.

Zanim sięgniesz po spinacz poznaj gigantyczne ryzyko mostkowania

Przechodzimy teraz do sedna, czyli do mostkowania czujnika ciśnienia. Chcę to powiedzieć jasno i wyraźnie: jest to metoda wyłącznie diagnostyczna i awaryjna. Nigdy nie traktuj jej jako trwałej naprawy. Wiem, że pokusa szybkiego rozwiązania problemu jest duża, ale musisz być świadomy gigantycznego ryzyka, jakie się z tym wiąże. Niewłaściwe użycie tej techniki może doprowadzić do uszkodzenia sprężarki, a to z kolei oznacza bardzo wysokie koszty naprawy.

Co się stanie, gdy uruchomisz sprężarkę "na sucho"? Scenariusz kosztownej awarii

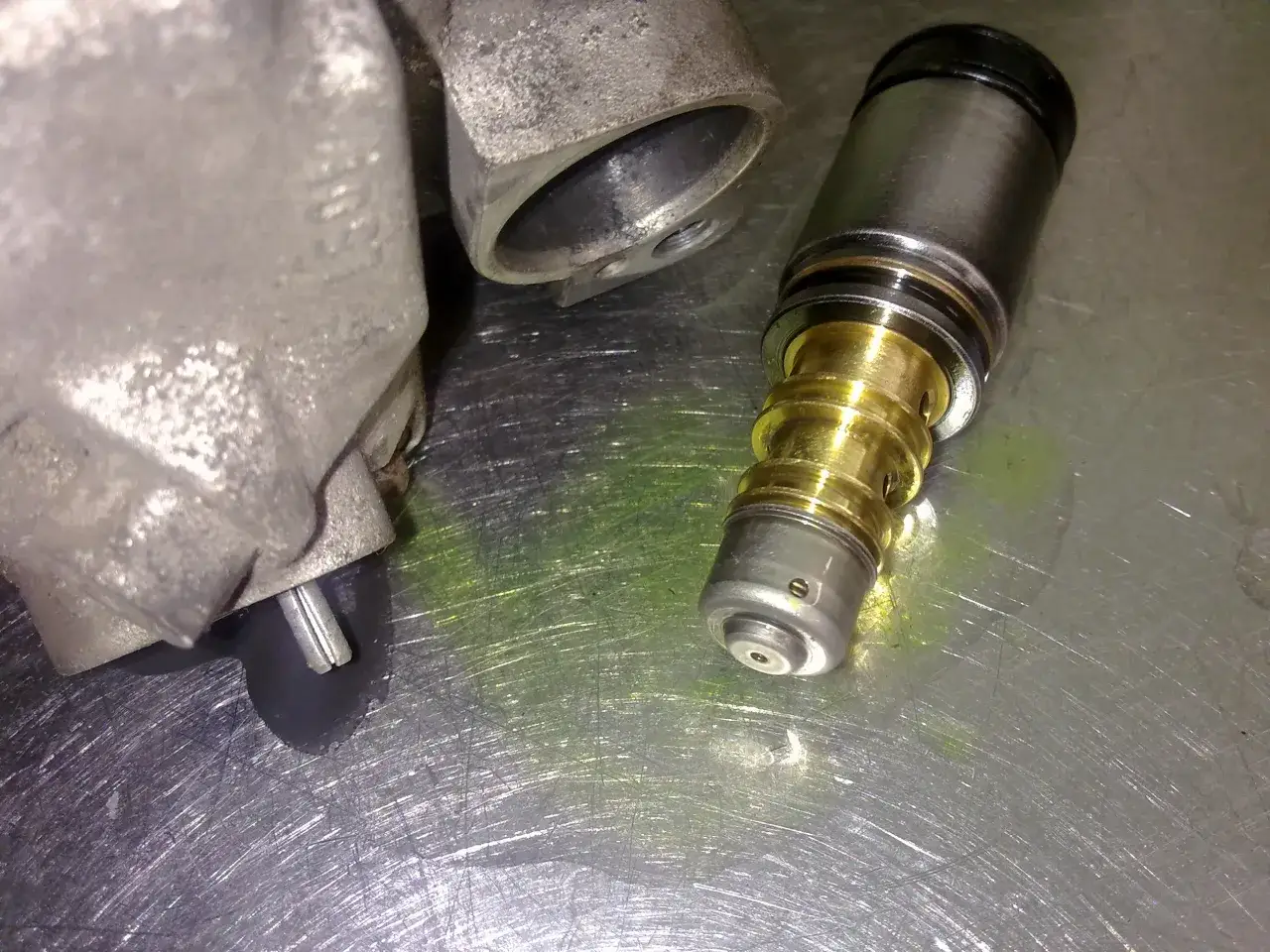

To jest moment, w którym muszę być brutalnie szczery. Uruchomienie sprężarki klimatyzacji "na sucho", czyli bez odpowiedniej ilości czynnika chłodniczego, to niemal pewny wyrok śmierci dla tego komponentu. Dlaczego? Ponieważ, jak już wspomniałem, czynnik chłodniczy transportuje olej smarujący sprężarkę. Bez smarowania, metalowe elementy sprężarki zaczną się trzeć o siebie z ogromną siłą, generując ciepło i prowadząc do szybkiego zatarcia. Proces ten może trwać zaledwie kilka sekund! Zatarta sprężarka to nie tylko konieczność jej wymiany, ale często także wymiana osuszacza, zaworu rozprężnego oraz płukanie całego układu z opiłków metalu. Taka naprawa to wydatek rzędu kilku tysięcy złotych, a w skrajnych przypadkach nawet więcej. Zastanów się, czy warto ryzykować taką kwotę dla szybkiego testu.

"Pamiętaj, że czynnik chłodniczy w układzie klimatyzacji nie tylko chłodzi, ale także transportuje olej smarujący sprężarkę. Uruchomienie jej bez niego to niemal pewny wyrok śmierci dla tego kosztownego komponentu."

Kiedy zwieranie czujnika ma sens? Wyłącznie jako ostateczny test diagnostyczny

Mostkowanie czujnika ma sens tylko i wyłącznie wtedy, gdy jesteś pewien, że w układzie jest wystarczająca ilość czynnika chłodniczego. To absolutna podstawa! Jeśli nie masz pewności, lepiej zrezygnuj z tej metody. Celem mostkowania jest sprawdzenie, czy sprężarka w ogóle jest w stanie się załączyć, gdy "oszukamy" sterownik, że ciśnienie jest prawidłowe. Jeśli po zmostkowaniu sprężarka ruszy, to z dużą dozą prawdopodobieństwa możemy wskazać na uszkodzony czujnik. Jeśli jednak układ jest pusty, to uruchomienie sprężarki będzie katastrofą. Traktuj to jako ostateczny test diagnostyczny, który ma potwierdzić Twoje podejrzenia, a nie jako sposób na stałe uruchomienie klimatyzacji.

Mostkowanie czujnika ciśnienia krok po kroku: Przewodnik dla świadomych ryzyka

Skoro jesteś świadomy ryzyka i podjąłeś decyzję o przeprowadzeniu testu, przejdźmy do praktyki. Pamiętaj o zachowaniu maksymalnej ostrożności i bezpieczeństwa. Upewnij się, że masz pod ręką podstawowe narzędzia, takie jak miernik uniwersalny (multimetr) i kawałek cienkiego przewodu lub spinacz biurowy.

Lokalizacja czujnika: gdzie go szukać pod maską?

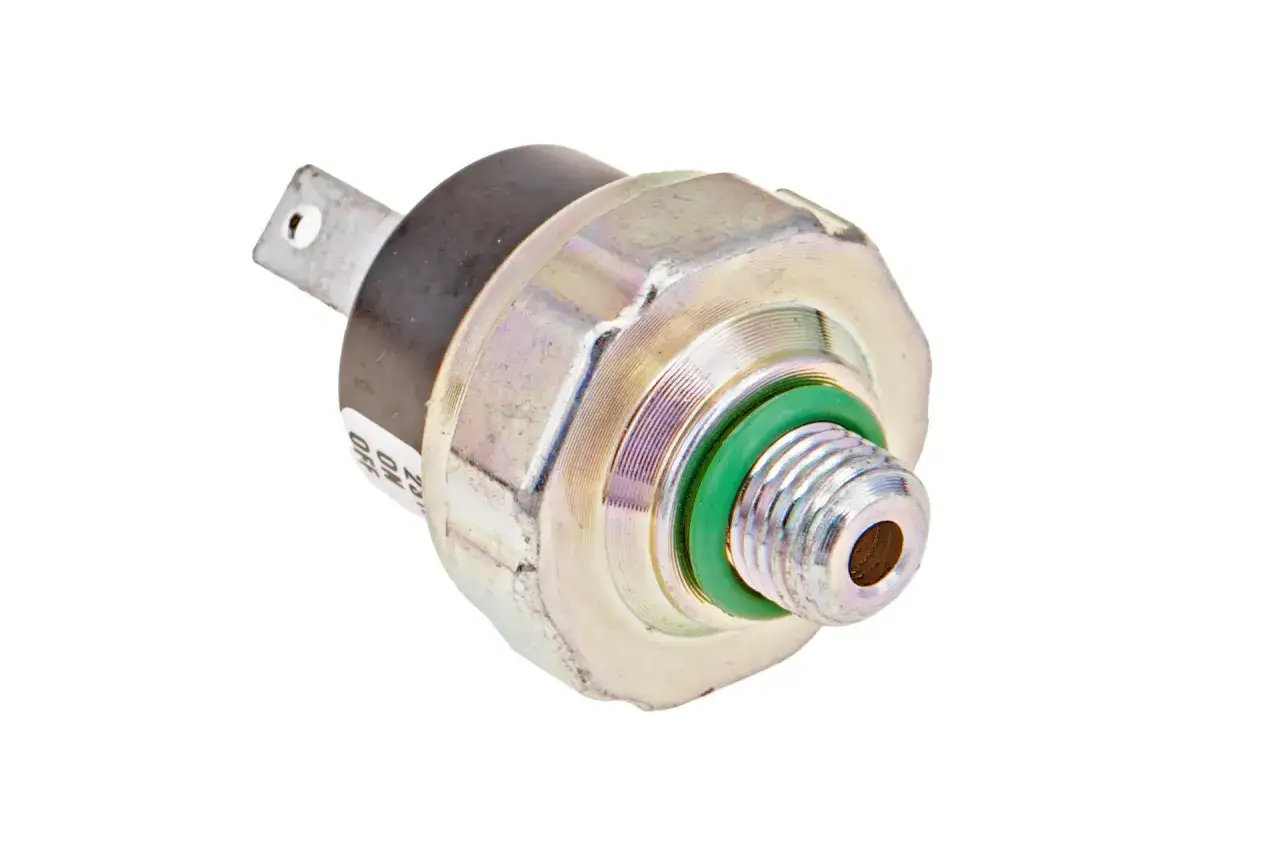

Zanim zaczniesz cokolwiek mostkować, musisz znaleźć sam czujnik. Typowo, czujniki ciśnienia klimatyzacji znajdują się na przewodach klimatyzacji zarówno na linii wysokiego, jak i niskiego ciśnienia. Często można je znaleźć w pobliżu skraplacza (chłodnicy klimatyzacji), osuszacza lub bezpośrednio na sprężarce. Szukaj elementu wkręconego w metalową rurkę układu AC, do którego podłączona jest wtyczka z 2, 3 lub 4 przewodami. Czasami czujnik może być umieszczony w bloku rozdzielczym przewodów. Jeśli masz problem ze znalezieniem, poszukaj schematu dla swojego modelu samochodu w internecie.

Identyfikacja wtyczki: jak rozpoznać czujnik 3-pinowy i 4-pinowy?

Kluczowe jest rozpoznanie typu czujnika, ponieważ procedura mostkowania będzie się różnić. Spójrz na wtyczkę podłączoną do czujnika i policz piny:

• Czujniki 3-pinowe: Są najczęściej spotykane. Zazwyczaj jeden pin to zasilanie (+5V), drugi to masa (GND), a trzeci to pin sygnałowy, który wysyła informację o ciśnieniu do sterownika.
• Czujniki 4-pinowe: Te czujniki są bardziej złożone. Mogą kontrolować dwa niezależne obwody, na przykład monitorować zarówno niskie, jak i wysokie ciśnienie, lub ciśnienie i sterowanie wentylatorami. W ich przypadku mostkowanie polega na połączeniu odpowiednich par styków.

Pamiętaj, że dokładny schemat pinów (który pin jest za co odpowiedzialny) może się różnić w zależności od producenta i modelu samochodu. Zawsze, jeśli to możliwe, poszukaj schematu elektrycznego dla Twojego konkretnego pojazdu.

Schemat zwierania dla czujnika 3-pinowego (zasilanie, masa, sygnał)

Dla czujnika 3-pinowego postępuj zgodnie z poniższymi krokami:

1. Odłącz wtyczkę od czujnika ciśnienia.
2. Zidentyfikuj piny: Za pomocą multimetru spróbuj zidentyfikować pin zasilający (+5V), masę (GND) oraz pin sygnałowy. Zasilanie to zazwyczaj pin, na którym po włączeniu zapłonu pojawia się napięcie (np. 5V lub 12V, zależnie od systemu). Masa to pin z ciągłością do karoserii pojazdu. Pin sygnałowy to ten, który pozostaje. Często pin zasilający to środkowy, a masa to brązowy lub czarny przewód.
3. Metoda mostkowania: Twoim celem jest podanie napięcia z pinu zasilającego na pin sygnałowy. Użyj do tego cienkiego przewodu (np. z rozplecionego kabla) lub rozprostowanego spinacza biurowego. Włóż jeden koniec przewodu do otworu pinu zasilającego we wtyczce, a drugi do otworu pinu sygnałowego. Symulujesz w ten sposób, że ciśnienie w układzie jest prawidłowe.
4. Ostrzeżenie: Upewnij się, że nie zwierasz pinu zasilającego z masą ani z żadnym innym niewłaściwym pinem. Może to spowodować zwarcie i uszkodzenie sterownika lub bezpiecznika.
5. Test: Po zmostkowaniu uruchom silnik i włącz klimatyzację. Obserwuj, czy sprężarka się załączy (usłyszysz charakterystyczne kliknięcie i zobaczysz, jak kręci się jej koło pasowe). Jeśli tak, to bardzo prawdopodobne, że czujnik jest uszkodzony.

Schemat zwierania dla czujnika 4-pinowego (mostkowanie par styków)

Czujniki 4-pinowe są nieco bardziej skomplikowane. Oto jak postępować:

1. Odłącz wtyczkę od czujnika ciśnienia.
2. Zrozumienie działania: Czujniki 4-pinowe często działają jak dwa niezależne przełączniki w jednej obudowie. Mogą one monitorować ciśnienie niskie i wysokie, lub ciśnienie niskie i sterowanie wentylatorami. Twoim zadaniem jest zmostkowanie pinów odpowiedzialnych za obwód niskiego ciśnienia, aby "poinformować" sterownik, że ciśnienie jest wystarczające do uruchomienia sprężarki.
3. Identyfikacja pinów: To jest najtrudniejsza część i wymaga schematu elektrycznego pojazdu. Bez niego jest to zgadywanie, co jest bardzo ryzykowne. Na schemacie znajdź, które piny odpowiadają za sygnał niskiego ciśnienia (np. "Low Pressure Switch" lub "LP"). Zazwyczaj będą to dwa piny, które w normalnych warunkach (przy prawidłowym ciśnieniu) są zwarte.
4. Metoda mostkowania: Po zidentyfikowaniu odpowiednich dwóch pinów, połącz je ze sobą cienkim przewodem lub spinaczem biurowym.
5. Ostrzeżenie: Podobnie jak w przypadku czujnika 3-pinowego, absolutnie unikaj zwarcia niewłaściwych pinów, zwłaszcza tych odpowiedzialnych za zasilanie i masę innych obwodów.
6. Test: Uruchom silnik, włącz klimatyzację i sprawdź, czy sprężarka się załączy.

Kompresor ruszył po zmostkowaniu? Oto co musisz zrobić dalej

Gratulacje! Jeśli po zmostkowaniu czujnika sprężarka klimatyzacji ożyła, to właśnie wykonałeś kawał dobrej roboty diagnostycznej. Ale to dopiero początek drogi do pełnej sprawności układu.

Interpretacja wyniku: co oznacza załączenie się klimatyzacji?

Jeśli sprężarka uruchomiła się po zmostkowaniu, to z bardzo dużym prawdopodobieństwem oznacza to awarię samego czujnika ciśnienia. Sterownik silnika i układ klimatyzacji otrzymywały błędne informacje o ciśnieniu (lub jego braku) i dlatego blokowały załączenie sprężarki. Twoje "oszukanie" systemu poprzez mostkowanie pozwoliło na jej uruchomienie. To jest potwierdzenie diagnozy uszkodzony czujnik jest winowajcą i wymaga wymiany.

Koniec z prowizorką: dlaczego wymiana czujnika to jedyne słuszne rozwiązanie?

Pamiętaj, że mostkowanie to tylko tymczasowe rozwiązanie diagnostyczne. Jazda z zmostkowanym czujnikiem jest skrajnie niebezpieczna i nieodpowiedzialna. Układ klimatyzacji jest teraz pozbawiony kluczowej ochrony. Jeśli ciśnienie spadnie (np. z powodu nieszczelności) lub wzrośnie (np. z powodu przegrzania), sprężarka nie zostanie wyłączona, co nieuchronnie doprowadzi do jej uszkodzenia. Wymiana uszkodzonego czujnika na nowy, sprawny element to jedyna trwała i bezpieczna naprawa, która przywróci pełną funkcjonalność i ochronę Twojego systemu klimatyzacji.

Czy można wymienić czujnik bez opróżniania układu? Sprawdź zawór Schradera

Wielu producentów samochodów stosuje sprytne rozwiązanie, które ułatwia wymianę czujnika ciśnienia. Mowa o zaworze Schradera (tym samym, który znajdziesz w oponach). Wiele nowoczesnych czujników jest montowanych na specjalnym gnieździe z takim zaworem. Oznacza to, że po odkręceniu czujnika, czynnik chłodniczy nie ucieka od razu z układu. Zanim przystąpisz do wymiany, sprawdź, czy Twój czujnik posiada takie udogodnienie. Często widać to po samej konstrukcji gniazda jeśli po odkręceniu czujnika nie słyszysz syku uciekającego czynnika, a dopiero po naciśnięciu trzpienia w gnieździe, to masz szczęście. Jeśli jednak czynnik zacznie uciekać natychmiast, oznacza to, że przed wymianą konieczne będzie profesjonalne opróżnienie układu z czynnika chłodniczego w warsztacie.

Gdy mostkowanie nie pomaga: co jeszcze sprawdzić, zanim pojedziesz do warsztatu?

Co zrobić, jeśli po zmostkowaniu czujnika sprężarka nadal milczy? To znak, że problem leży gdzie indziej. Nie załamuj rąk! Jest jeszcze kilka rzeczy, które możesz sprawdzić samodzielnie, zanim zdecydujesz się na wizytę u specjalisty.

Bezpieczniki i przekaźniki: prosta rzecz, o której wielu zapomina

Zawsze zaczynam od najprostszych rzeczy, a bezpieczniki i przekaźniki to często pomijani winowajcy. Sprawdź następujące elementy:

• Bezpieczniki: Zlokalizuj skrzynki bezpieczników (zazwyczaj jedna pod maską, druga w kabinie pasażerskiej). W instrukcji obsługi samochodu lub na pokrywie skrzynki znajdź bezpieczniki odpowiedzialne za klimatyzację, sprężarkę, wentylatory. Sprawdź je wizualnie (czy drucik jest przerwany) lub za pomocą multimetru.
• Przekaźniki: Przekaźnik sprężarki klimatyzacji to kolejny często psujący się element. Zlokalizuj go (również w skrzynce bezpieczników, często oznaczony ikoną śnieżynki lub AC). Jeśli masz identyczny przekaźnik w innej, mniej krytycznej funkcji (np. od klaksonu), możesz spróbować je zamienić miejscami w celu testu. Jeśli po zamianie klakson działa, a klimatyzacja nadal nie, to przekaźnik jest sprawny.

Sprzęgło sprężarki klimatyzacji: czy otrzymuje napięcie?

Jeśli bezpieczniki i przekaźniki są w porządku, a sprężarka nadal się nie załącza, warto sprawdzić samo sprzęgło sprężarki. Po włączeniu klimatyzacji (i silnika!), użyj multimetru, aby sprawdzić, czy na wtyczce sprzęgła sprężarki pojawia się napięcie (zazwyczaj 12V). Jeśli napięcie jest obecne, a sprzęgło się nie załącza (nie słychać kliknięcia i koło pasowe nie zaczyna się obracać), to prawdopodobnie uszkodzone jest sprzęgło sprężarki lub sama sprężarka. Jeśli napięcia nie ma, problem leży w sterowaniu może to być inny czujnik, moduł sterujący lub uszkodzone okablowanie.

Przeczytaj również: Jak bezbłędnie dobrać pierścienie centrujące do felg aluminiowych krok po kroku

Prawdziwa diagnoza: kiedy wizyta u specjalisty jest nieunikniona?

Samodzielna diagnostyka ma swoje granice. Jeśli po wszystkich tych krokach klimatyzacja nadal nie działa, a Ty nie jesteś w stanie zlokalizować usterki, wizyta w profesjonalnym warsztacie jest nieunikniona. Specjalista dysponuje nie tylko wiedzą i doświadczeniem, ale przede wszystkim odpowiednim sprzętem diagnostycznym stacją do obsługi klimatyzacji, detektorem nieszczelności, zaawansowanymi skanerami diagnostycznymi. Potrafi precyzyjnie zlokalizować usterkę, czy to brak czynnika chłodniczego (i konieczność sprawdzenia szczelności), uszkodzoną sprężarkę, problem z elektroniką sterującą czy uszkodzone okablowanie. Pamiętaj, że czasem lepiej zapłacić za fachową diagnozę i naprawę, niż ryzykować drogie uszkodzenia próbując naprawiać "na ślepo".
