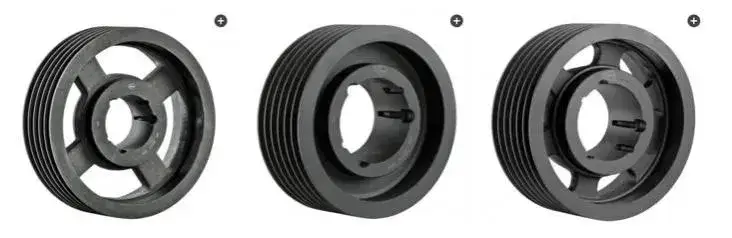

Koła pasowe klinowe to fundamentalne komponenty systemów napędowych, które odpowiadają za przenoszenie momentu obrotowego. Składają się z trzech głównych części: wieńca, piasty oraz tarczy. Ich działanie bazuje na prostej, ale skutecznej zasadzie tarcia między pasem klinowym a rowkiem w wieńcu. System ten sprawdza się w różnorodnych zastosowaniach przemysłowych.
Najważniejsze informacje:- Występują w czterech standardowych profilach: SPZ, SPA, SPB i SPC
- Główne elementy to wieniec z rowkiem, piasta łącząca z wałem i tarcza stabilizująca
- Działają na zasadzie tarcia, zapewniając efektywne przenoszenie napędu
- Wyróżniają się wysoką wytrzymałością i łatwością montażu
- Znajdują zastosowanie w przekładniach pasowych i maszynach przemysłowych
- Wymagają regularnej kontroli stanu rowków dla zachowania wydajności
Jak rozpoznać zużyte koło pasowe?
Regularna kontrola stanu koła pasowego klinowego pozwala wcześnie wykryć potencjalne problemy. Zużycie wieńca może prowadzić do nieprawidłowego działania całego układu napędowego. Systematyczna inspekcja elementów napędowych zapobiega poważniejszym awariom.
Pierwszym sygnałem ostrzegawczym jest zwiększony hałas podczas pracy przekładni pasowej klinowej. Charakterystyczny świst lub piszczenie wskazuje na nieprawidłowe przyleganie paska. Wizualna ocena rowków może ujawnić ich asymetryczne wytarcie.
- Widoczne ślady wytarcia lub wypolerowania powierzchni rowków
- Nierównomierne zużycie boków rowka klinowego
- Zwiększony luz między paskiem a kołem pasowym klinowym
- Drgania i wibracje podczas pracy urządzenia
- Pęknięcia lub odkształcenia na powierzchni tarczy napędowej klinowej
Ignorowanie oznak zużycia koła na pasek klinowy może doprowadzić do całkowitego uszkodzenia układu napędowego. Konsekwencją może być kosztowna wymiana nie tylko koła, ale również innych elementów maszyny.
Rodzaje kół pasowych - który wybrać do swojej maszyny?
Wybór odpowiedniego koła pasowego klinowego zależy od konkretnego zastosowania i parametrów maszyny. Podstawowym kryterium jest rodzaj profilu rowka, który musi być dopasowany do używanego paska klinowego.
| Profil | Szerokość rowka | Główne zastosowanie |
| SPZ | 10 mm | Małe maszyny, wentylatory |
| SPA | 13 mm | Średnie urządzenia przemysłowe |
| SPB | 17 mm | Ciężkie maszyny produkcyjne |
| SPC | 22 mm | Największe obciążenia przemysłowe |
Podczas doboru koła napędowego klinowego należy uwzględnić również maksymalną prędkość obrotową. Średnica zewnętrzna wpływa na przenoszony moment obrotowy. Materiał wykonania determinuje trwałość całego układu.
Dobór odpowiedniego rozmiaru koła pasowego
Właściwy dobór rozmiaru koła na pasek klinowy ma kluczowe znaczenie dla wydajności napędu. Podstawowym parametrem jest średnica zewnętrzna, która wpływa na przełożenie.
Drugim istotnym wymiarem jest średnica otworu pod wał napędowy. Szerokość rowków musi odpowiadać profilowi używanego paska klinowego.
Podczas wyboru koła pasowego klinowego należy uwzględnić wymaganą prędkość obrotową. Zbyt duża średnica może prowadzić do przekroczenia dopuszczalnej prędkości obwodowej.
Nieprawidłowo dobrany rozmiar tarczy napędowej klinowej może skutkować przedwczesnym zużyciem paska. Niewłaściwe przełożenie prowadzi do spadku wydajności całego układu napędowego.
Jak zmierzyć średnicę koła pasowego?
Pomiar średnicy koła pasowego klinowego rozpocznij od oczyszczenia powierzchni pomiarowej. Suwmiarkę przykładaj zawsze prostopadle do powierzchni czołowej koła. Wykonaj pomiar w kilku miejscach, aby uzyskać dokładny wynik.
Średnicę zewnętrzną mierzy się po największej średnicy wieńca koła na pasek klinowy. Średnicę podziałową określa się w połowie wysokości rowka klinowego. Zmierz również głębokość rowka, aby określić profil paska.
Do wykonania precyzyjnych pomiarów potrzebujesz suwmiarki z dokładnością do 0,1 mm. Przydatny będzie również kątownik do sprawdzenia prostopadłości powierzchni pomiarowych.
Montaż koła pasowego krok po kroku
Prawidłowy montaż koła pasowego klinowego wymaga przestrzegania określonej procedury. Dokładne przygotowanie i użycie odpowiednich narzędzi gwarantuje bezawaryjną pracę. Montaż należy przeprowadzać na czystym stanowisku roboczym.
- Sprawdź stan powierzchni wału i otworu koła na pasek klinowy
- Oczyść wszystkie powierzchnie montażowe
- Zamontuj wpust w rowku wału
- Nasmaruj lekko powierzchnię wału
- Wsuń koło pasowe klinowe na wał
- Ustaw koło w odpowiedniej pozycji osiowej
- Dokręć elementy mocujące odpowiednim momentem
- Sprawdź wycentrowanie i luz osiowy
Do montażu potrzebujesz podstawowego zestawu kluczy płaskich i imbusowych. Przydatny będzie również młotek gumowy i ściągacz do kół pasowych.
System Taper Lock - jak działa?
System Taper Lock to innowacyjne rozwiązanie mocowania koła na pasek klinowy na wale. Składa się ze stożkowej tulei zaciskowej, która po dokręceniu śrub równomiernie dociska koło do wału. System zapewnia doskonałe wycentrowanie i eliminuje luz między elementami.
Koło pasowe klinowe z systemem Taper Lock montuje się poprzez włożenie tulei w otwór koła. Dokręcanie śrub powoduje wsunięcie tulei i zaciśnięcie jej na wale. Taki sposób montażu zapobiega powstawaniu korozji ciernej.
Główną zaletą systemu jest możliwość wielokrotnego montażu i demontażu tarczy napędowej klinowej bez uszkodzenia powierzchni wału. Dodatkowo system zapewnia doskonałe wycentrowanie elementów.
Gdzie kupić koło pasowe?
Koła pasowe klinowe są dostępne w specjalistycznych sklepach z częściami maszynowymi. Profesjonalni dystrybutorzy oferują fachowe doradztwo techniczne przy wyborze odpowiedniego modelu.
| Typ koła | Zakres cenowy (PLN) | Dostępność |
| SPZ (małe) | 50-150 | Natychmiastowa |
| SPA (średnie) | 100-300 | 1-2 dni |
| SPB (duże) | 200-500 | 2-3 dni |
| SPC (największe) | 400-1000 | Na zamówienie |
Renomowani producenci kół pasowych klinowych oferują 12-miesięczną gwarancję na swoje produkty. Warto korzystać z autoryzowanych punktów sprzedaży, które zapewniają wsparcie techniczne. Profesjonalni dostawcy pomagają w doborze odpowiedniego modelu do konkretnej aplikacji.
Konserwacja koła pasowego
Regularna konserwacja koła na pasek klinowy znacząco wydłuża jego żywotność. Podstawowym zabiegiem jest okresowe czyszczenie powierzchni roboczych.
Koło pasowe klinowe wymaga sprawdzania współosiowości co 3 miesiące. Kontrola stanu powierzchni rowków powinna odbywać się przy każdym przeglądzie maszyny.
Do czyszczenia tarczy napędowej klinowej używaj tylko dedykowanych środków. Unikaj agresywnych rozpuszczalników, które mogą uszkodzić powierzchnię.
Przeglądy techniczne koła pasowego klinowego należy wykonywać co 2000 godzin pracy lub raz na 6 miesięcy. Systematyczna kontrola pozwala wykryć potencjalne problemy już we wczesnej fazie. Stan techniczny przekładni wpływa na efektywność całej maszyny.
Co warto wiedzieć o kołach pasowych klinowych?
Koło pasowe klinowe to kluczowy element każdego układu napędowego, którego właściwy dobór i montaż decyduje o wydajności całej maszyny. Najważniejsze jest dopasowanie profilu i rozmiaru do konkretnego zastosowania, uwzględniając takie parametry jak średnica zewnętrzna, typ rowka oraz system mocowania.
Regularne przeglądy i konserwacja koła na pasek klinowy pozwalają uniknąć poważnych awarii. Kluczowe jest reagowanie na pierwsze oznaki zużycia, takie jak zwiększony hałas czy widoczne ślady wytarcia powierzchni roboczych. System Taper Lock znacznie ułatwia montaż i demontaż, co przekłada się na wygodniejszą obsługę.
Inwestycja w wysokiej jakości koło pasowe klinowe od renomowanego producenta, choć początkowo droższa, zwraca się w postaci dłuższej żywotności i bezawaryjnej pracy. Warto korzystać z profesjonalnego wsparcia przy doborze i montażu, aby maksymalnie wykorzystać możliwości tego elementu napędowego.
