Alternator to kluczowy element układu elektrycznego samochodu. Jest odpowiedzialny za przekształcanie energii mechanicznej w elektryczną. To właśnie dzięki niemu akumulator jest ładowany podczas jazdy. Bez sprawnego alternatora żaden pojazd nie będzie działał prawidłowo.
Kiedy silnik pracuje, alternator generuje prąd niezbędny do zasilania wszystkich urządzeń elektrycznych. Zasila światła, klimatyzację, radio i inne systemy. Jego sprawność ma bezpośredni wpływ na funkcjonowanie całego samochodu.
Najważniejsze informacje:- Przekształca energię mechaniczną w elektryczną
- Ładuje akumulator podczas pracy silnika
- Zasila wszystkie urządzenia elektryczne w samochodzie
- Składa się z wirnika, stojana, regulatora napięcia i obudowy
- Uszkodzony alternator objawia się problemami z elektroniką i oświetleniem
- Jego awaria może uniemożliwić uruchomienie samochodu
- Wymaga regularnej kontroli dla zachowania sprawności pojazdu
Czym jest alternator i gdzie się znajduje
Alternator samochodowy to generator prądu przemiennego, który przekształca energię mechaniczną w elektryczną. Jest kluczowym elementem układu elektrycznego każdego pojazdu, odpowiadającym za ładowanie akumulatora. Budowa alternatora umożliwia ciągłe zasilanie wszystkich urządzeń elektrycznych podczas pracy silnika.
Alternator znajduje się najczęściej z przodu silnika, po jego prawej stronie. Jest napędzany paskiem wielorowkowym połączonym z wałem korbowym.
Budowa alternatora - kluczowe elementy

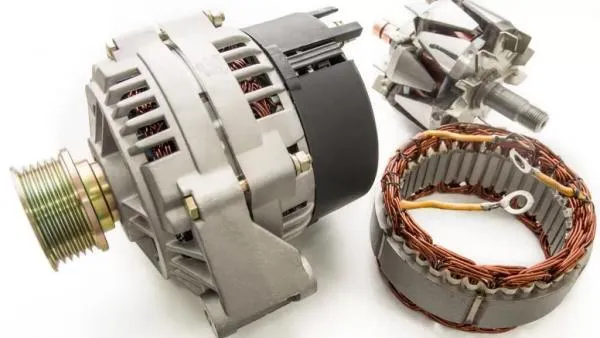

Alternator samochodowy budowa opiera się na kilku podstawowych komponentach. Z czego składa się alternator? Oto lista najważniejszych elementów:
- Stojan - nieruchoma część z uzwojeniami miedzianymi, w których indukowany jest prąd
- Wirnik - obracający się elektromagnes wytwarzający pole magnetyczne
- Regulator napięcia - kontroluje i stabilizuje napięcie wyjściowe
- Obudowa - chroni wewnętrzne komponenty przed uszkodzeniami
- Koło pasowe - element przenoszący napęd z silnika na alternator
Czytaj więcej: Gelenda: luksusowy SUV Mercedesa podbija serca entuzjastów
Stojan - serce alternatora
Stojan to najważniejszy element budowy alternatora. Jest to nieruchoma część wykonana ze stali krzemowej, na której nawinięte są uzwojenia miedziane. Uzwojenia te rozmieszczone są co 120 stopni, tworząc trzy fazy.
W stojanie zachodzi proces indukcji elektromagnetycznej. Gdy wirnik się obraca, jego pole magnetyczne przecina uzwojenia stojana. To powoduje powstanie prądu przemiennego trójfazowego. Następnie prąd jest prostowany przez diody.
Wirnik i jego działanie
Wirnik to ruchomy element alternatora samochodowego. Jest zbudowany z wału, na którym osadzone są nabiegunniki oraz uzwojenie wzbudzenia. Prąd do uzwojenia wirnika doprowadzany jest przez szczotki i pierścienie ślizgowe.
Podczas pracy wirnik obraca się z prędkością od 2000 do 12000 obrotów na minutę. Im szybciej się obraca, tym więcej prądu generuje alternator. System regulacji napięcia dba o to, by nie przekroczyć bezpiecznych wartości.
Regulator napięcia i jego rola
Regulator napięcia to elektroniczny układ wyposażony w tranzystory mocy. Monitoruje on napięcie wyjściowe alternatora i steruje prądem wzbudzenia wirnika. Zawiera również układ zabezpieczający przed przepięciami.
Jego głównym zadaniem jest utrzymanie stałego napięcia wyjściowego, niezależnie od prędkości obrotowej silnika i obciążenia alternatora.

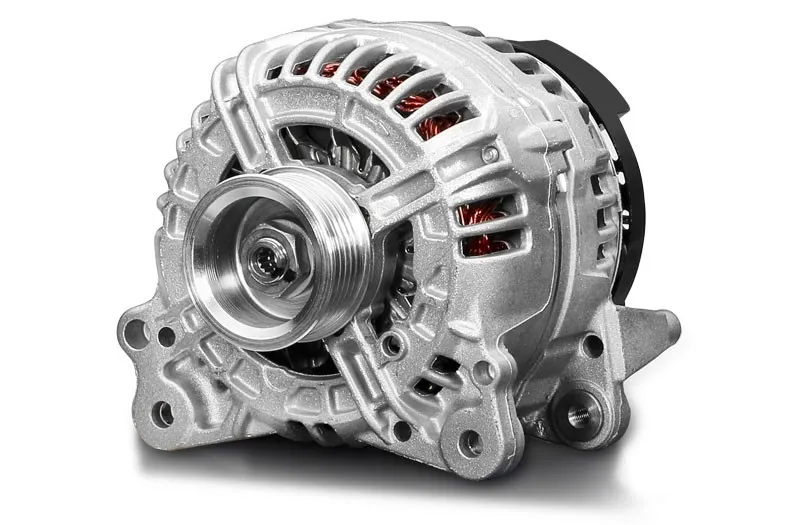

Obudowa alternatora
Jak wygląda alternator z zewnątrz? Obudowa składa się z dwóch części: przedniej i tylnej. Wykonana jest z lekkiego stopu aluminium. Posiada specjalne otwory wentylacyjne, które zapewniają chłodzenie wewnętrznych elementów podczas pracy.

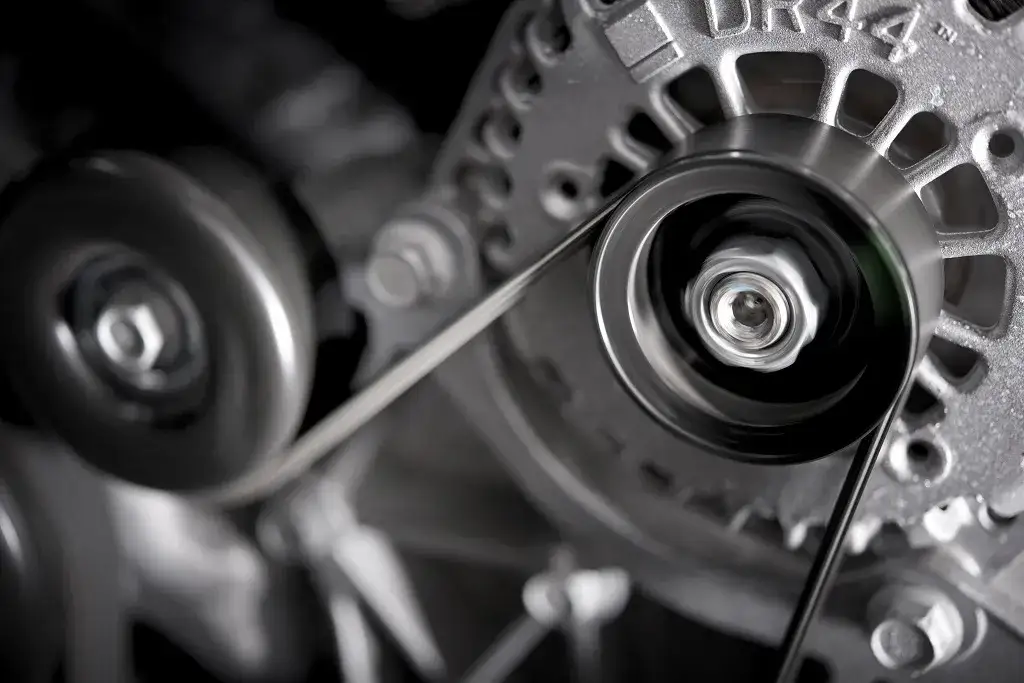

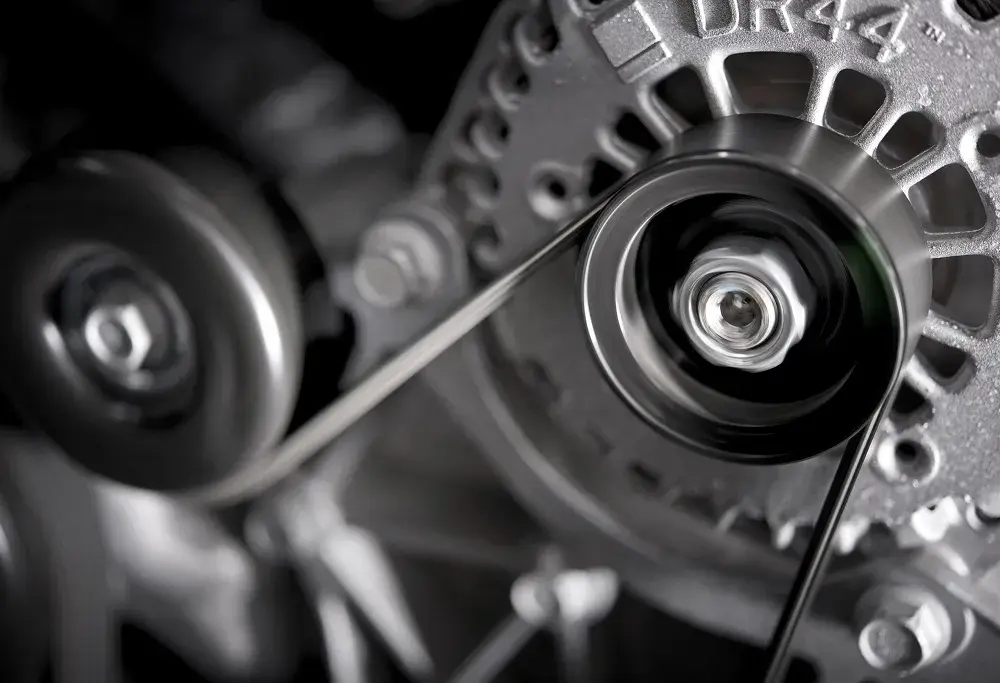

Koło pasowe - element napędowy
Koło pasowe to element przenoszący napęd z wału korbowego na alternator. Jest wykonane ze stali i posiada specjalne rowki, w których osadzony jest pasek wielorowkowy.
Nowoczesne koła pasowe wyposażone są w sprzęgło jednokierunkowe. Zapobiega ono przenoszeniu drgań z wału korbowego na alternator i wydłuża żywotność paska oraz łożysk.
Wymiary i proporcje typowego alternatora
| Typ alternatora | Średnica [mm] | Długość [mm] | Waga [kg] |
| Kompaktowy | 120-140 | 150-170 | 3-4 |
| Standardowy | 140-160 | 170-190 | 4-5 |
| Wzmocniony | 160-180 | 190-210 | 5-7 |
Standardowe wymiary alternatorów zależą od mocy i zastosowania. Większość modeli mieści się w przedziale 120-180 mm średnicy.
Różnice w wyglądzie alternatorów
Jak wygląda alternator w różnych modelach samochodów? Główne różnice dotyczą wielkości, kształtu obudowy i sposobu mocowania. Alternatory w samochodach osobowych są zwykle mniejsze i lżejsze.
W pojazdach ciężarowych stosuje się alternatory o większej mocy i wydajności. Mają one masywniejszą konstrukcję i dodatkowe systemy chłodzenia. Różnią się też sposobem podłączenia przewodów elektrycznych.
Znaki świadczące o zużyciu alternatora
- Słyszalne piszczenie lub wycie podczas pracy
- Widoczne ślady wycieków smaru z łożysk
- Nadmierne luzy na kole pasowym
- Ślady przegrzania na obudowie
- Wytarte szczotki i pierścienie ślizgowe
Regularna kontrola stanu alternatora pozwala wcześnie wykryć oznaki zużycia. Szybka reakcja na niepokojące objawy może uchronić przed kosztowną awarią.
Alternator - od budowy po diagnostykę
Alternator samochodowy to złożone urządzenie składające się z 5 kluczowych elementów: stojana, wirnika, regulatora napięcia, obudowy i koła pasowego. Każdy z tych komponentów pełni istotną rolę w procesie wytwarzania energii elektrycznej niezbędnej do prawidłowego funkcjonowania pojazdu.
Sprawność alternatora można łatwo zdiagnozować, zwracając uwagę na charakterystyczne objawy zużycia. Najczęściej są to: niepokojące dźwięki podczas pracy, wycieki smaru czy problemy z instalacją elektryczną. Szybka reakcja na te sygnały pozwala uniknąć poważniejszych awarii.
Budowa alternatora różni się w zależności od typu pojazdu i jego przeznaczenia. Alternatory w samochodach osobowych są zwykle mniejsze i lżejsze, podczas gdy te montowane w pojazdach ciężarowych charakteryzują się masywniejszą konstrukcją i lepszym systemem chłodzenia.
