EGR Citroen Jumper 2.2 HDI: Gdzie jest? Czyszczenie czy wymiana?

Witaj! Jako ekspert w dziedzinie motoryzacji, wiem, jak frustrujące potrafią być problemy z silnikiem, zwłaszcza gdy dotyczą kluczowych, a jednocześnie trudno dostępnych komponentów. Ten artykuł ma za zadanie przeprowadzić właścicieli Citroenów Jumper 2.2 HDI przez proces lokalizacji, diagnozowania i rozwiązywania problemów z zaworem EGR. Skupimy się na praktycznych wskazówkach, aby każdy, niezależnie od doświadczenia, mógł zrozumieć i podjąć odpowiednie kroki. Moim celem jest dostarczenie Ci kompleksowej wiedzy, która pozwoli Ci skutecznie poradzić sobie z tym wyzwaniem.

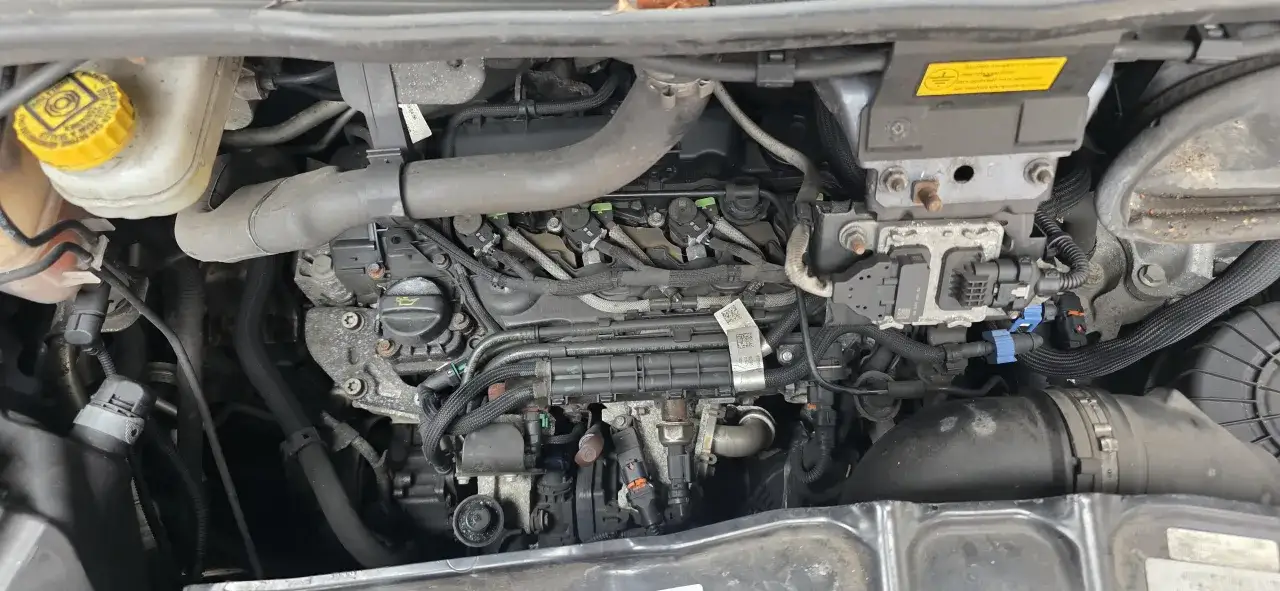

Gdzie dokładnie szukać zaworu EGR w Citroenie Jumperze 2.2 HDI?

Zlokalizowanie zaworu EGR w Citroenie Jumperze z silnikiem 2.2 HDI (modele produkowane od 2006 do 2014 roku) może być dla wielu wyzwaniem. Nie jest to element łatwo dostępny, co wynika z dość gęstego upakowania osprzętu w komorze silnika. Niemniej jednak, z odpowiednimi wskazówkami, jestem przekonany, że każdy jest w stanie go namierzyć. Pamiętaj, że kluczem jest cierpliwość i dokładność.

Krok 1: Otwórz maskę i zlokalizuj tył silnika

Pierwszym krokiem jest oczywiście otwarcie maski pojazdu. Następnie musisz zlokalizować tył silnika. W przypadku Jumpera, podobnie jak w wielu innych dostawczych, oznacza to obszar najbliżej kabiny kierowcy, tuż przy przegrodzie. To właśnie tam, w głębi, będziemy szukać naszego zaworu. Często ten obszar jest zasłonięty przez różnego rodzaju osłony akustyczne lub termiczne, które być może trzeba będzie delikatnie usunąć, aby uzyskać lepszy widok.

Krok 2: Spójrz pod kolektor wydechowy tam ukrywa się EGR

Kiedy już zorientujesz się, gdzie jest tył silnika, Twoje oczy powinny skierować się w dół, pod kolektor wydechowy. Zawór EGR jest zazwyczaj umieszczony bezpośrednio pod nim lub w jego bliskim sąsiedztwie. Może być częściowo zasłonięty przez inne elementy, takie jak rurki, przewody czy wsporniki. Poszukaj metalowego elementu, z którego wychodzą rurki (często jedna do kolektora dolotowego, druga do wydechowego) oraz złącze elektryczne. To właśnie on jest naszym celem.

Wizualny przewodnik: Jak rozpoznać zawór EGR wśród innych części?

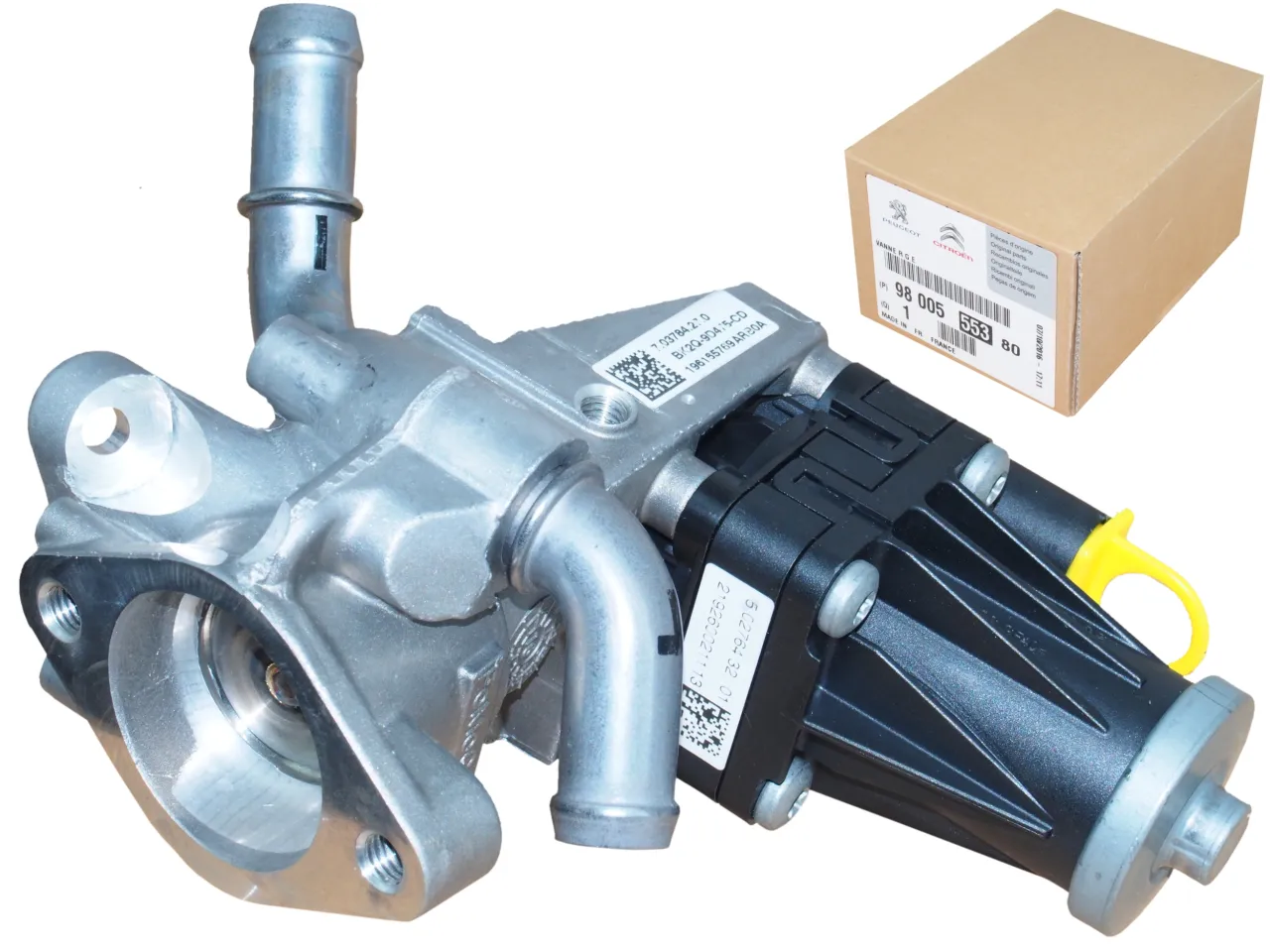

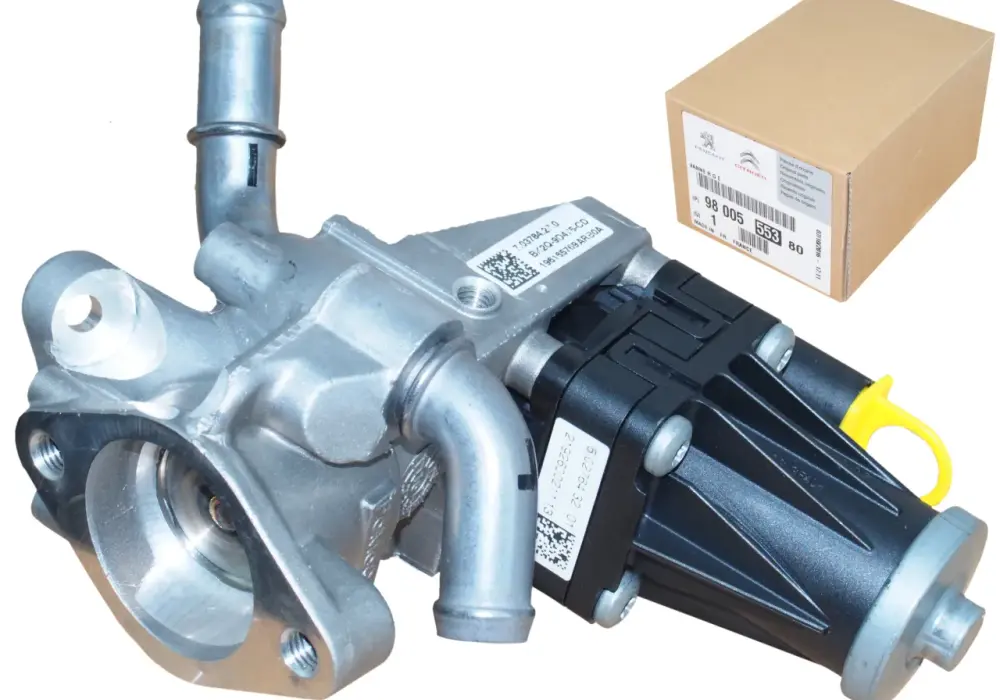

Typowy zawór EGR w Jumperze 2.2 HDI to metalowa obudowa, często o nieregularnym kształcie, z kilkoma przyłączami. Zauważysz do niego podłączone rurki, które transportują spaliny, oraz złącze elektryczne, które steruje jego pracą. Warto zwrócić uwagę na to, że w tym modelu występują dwa typy zaworów, różniące się detalami konstrukcyjnymi, zwłaszcza w okolicach przyłączy rurek chłodzących i konfiguracji pinów. Zanim zaczniesz demontaż, spróbuj zapamiętać jego wygląd i położenie, a najlepiej zrobić kilka zdjęć to zawsze pomaga przy ponownym montażu.

Twój Jumper dymi i traci moc? To mogą być objawy problemów z EGR!

Jako mechanik z doświadczeniem, mogę śmiało powiedzieć, że problemy z zaworem EGR są jednymi z najczęstszych przyczyn spadku wydajności silnika i niepokojących objawów w Jumperach 2.2 HDI. Zrozumienie tych symptomów jest kluczowe do szybkiej i trafnej diagnozy. Nie ignoruj ich, bo mogą prowadzić do poważniejszych usterek.

Spadek mocy i szarpanie pierwsze sygnały ostrzegawcze

Jednym z najbardziej odczuwalnych objawów uszkodzonego zaworu EGR jest wyraźny spadek mocy silnika, szczególnie podczas przyspieszania. Samochód może wydawać się "mulasty", a reakcja na pedał gazu będzie opóźniona. Często towarzyszy temu nieprzyjemne szarpanie, zwłaszcza przy niskich obrotach lub podczas zmiany biegów. Dzieje się tak, ponieważ nieprawidłowo działający zawór EGR zakłóca proporcje mieszanki paliwowo-powietrznej, co bezpośrednio wpływa na efektywność spalania.

Czarny dym z wydechu? Sprawdź, czy EGR nie jest zablokowany

Jeśli zauważysz, że z rury wydechowej Twojego Jumpera wydobywa się czarny dym, szczególnie pod obciążeniem lub podczas dynamicznego przyspieszania, to bardzo silny sygnał, że zawór EGR może być zablokowany w pozycji otwartej. W takiej sytuacji do komory spalania trafia zbyt dużo spalin, co prowadzi do niepełnego spalania paliwa i właśnie tego charakterystycznego czarnego dymu. To nie tylko problem estetyczny, ale i ekologiczny, a także sygnał, że silnik pracuje nieprawidłowo.

Kontrolka "Check Engine" i kody błędów (P0401, P0404) co oznaczają?

Prawdopodobnie najbardziej oczywistym sygnałem problemów z EGR jest zapalenie się kontrolki "Check Engine" na desce rozdzielczej. To uniwersalny znak, że sterownik silnika wykrył jakąś anomalię. W przypadku zaworu EGR, najczęściej spotykane kody błędów to:

• P0401: Niewystarczający przepływ recyrkulacji spalin (EGR Flow Insufficient) zawór jest zablokowany w pozycji zamkniętej lub przepływ jest ograniczony.
• P0402: Nadmierny przepływ recyrkulacji spalin (EGR Flow Excessive) zawór jest zablokowany w pozycji otwartej.
• P0404: Zakres/wydajność obwodu recyrkulacji spalin (EGR Circuit Range/Performance) problem z zakresem działania zaworu lub jego wydajnością.
• P0405: Niskie napięcie czujnika A obwodu recyrkulacji spalin (EGR Sensor A Circuit Low) problem elektryczny z czujnikiem pozycji zaworu.
• P1402: Błąd pozycji zaworu EGR podobnie jak P0404, wskazuje na nieprawidłowe działanie mechanizmu.

Te kody jasno wskazują na problem z systemem recyrkulacji spalin i są dla mnie pierwszym punktem do rozpoczęcia diagnostyki.

Nierówna praca na biegu jałowym dlaczego to wina EGR?

Uszkodzony zawór EGR może również powodować nierówną pracę silnika na biegu jałowym. Jeśli zawór jest zablokowany w pozycji otwartej lub nie zamyka się prawidłowo, do cylindrów trafia zbyt dużo spalin, nawet gdy silnik powinien pracować na czystym powietrzu. To zaburza proces spalania, prowadząc do drgań, niestabilnych obrotów, a nawet gaśnięcia silnika, zwłaszcza po rozgrzaniu. Jest to dość uciążliwy objaw, który często zwiastuje poważniejsze problemy z zaworem.

Naprawa EGR w Jumperze 2.2 HDI: Czyszczenie czy od razu wymiana?

Decyzja o tym, czy czyścić, czy od razu wymieniać zawór EGR, jest kluczowa i zależy od wielu czynników. Z mojego doświadczenia wynika, że w wielu przypadkach czyszczenie może przynieść ulgę, ale nie zawsze jest to rozwiązanie trwałe. Zawsze staram się podejść do tego pragmatycznie, oceniając stopień uszkodzenia i opłacalność obu opcji.

Demontaż zaworu krok po kroku czy poradzisz sobie sam?

Demontaż zaworu EGR w Jumperze 2.2 HDI jest zadaniem, które wymaga pewnej wprawy i odpowiednich narzędzi, ale jest jak najbardziej do wykonania samodzielnie. Pamiętaj jednak, że dostęp do niego jest utrudniony, więc przygotuj się na pracę w ciasnej przestrzeni. Oto ogólne etapy, które musisz przejść:

1. Odłącz akumulator: Zawsze zaczynaj od odłączenia ujemnej klemy akumulatora, aby uniknąć przypadkowego zwarcia.
2. Zlokalizuj zawór: Jak już wcześniej opisałem, znajduje się z tyłu silnika, pod kolektorem wydechowym.
3. Odłącz złącze elektryczne: Ostrożnie odepnij wtyczkę elektryczną od zaworu. Często wymaga to naciśnięcia zatrzasku.
4. Odłącz przewody chłodzące (jeśli występują): W zależności od typu zaworu, mogą być do niego podłączone cienkie przewody z płynem chłodzącym. Przygotuj naczynie na ewentualny wyciek płynu.
5. Odkręć śruby mocujące: Zawór jest zazwyczaj przykręcony kilkoma śrubami do kolektora. Użyj odpowiednich kluczy, często nasadowych, aby je odkręcić. Mogą być zapieczone, więc przyda się penetrujący środek smarny.
6. Wyjmij zawór: Po odkręceniu wszystkich mocowań, ostrożnie wyjmij zawór. Może być konieczne delikatne podważenie go, jeśli jest mocno zapieczony.

Pamiętaj, aby zachować wszystkie śruby i uszczelki. Zawsze zalecam wymianę uszczelek na nowe podczas ponownego montażu.

Jak skutecznie wyczyścić zawór EGR z nagaru? Sprawdzone metody i preparaty

Czyszczenie zaworu EGR polega głównie na usunięciu nagromadzonego nagaru, który blokuje jego ruchome elementy. Oto sprawdzone metody:

• Preparaty chemiczne do czyszczenia EGR: Na rynku dostępne są specjalistyczne spraye i płyny do czyszczenia zaworów EGR. Spryskaj nimi obficie wnętrze zaworu, zwracając szczególną uwagę na ruchomy trzpień i gniazdo. Pozostaw na kilka minut, aby środek zadziałał.
• Mechaniczne usuwanie nagaru: Po wstępnym zmiękczeniu nagaru chemią, użyj miękkiej szczotki drucianej, skrobaka (np. z drewna lub plastiku, aby nie porysować powierzchni) lub nawet pędzelka, aby usunąć grubsze warstwy. Pamiętaj, aby być delikatnym, zwłaszcza w okolicach trzpienia.
• Moczenie: W przypadku silnie zabrudzonych zaworów, skuteczne może być kilkudniowe moczenie w specjalnym płynie do czyszczenia nagaru (np. do czyszczenia gaźników lub dedykowanym do EGR). Upewnij się, że płyn nie ma kontaktu z częścią elektroniczną, jeśli zawór jest z nią zintegrowany.
• Czyszczenie części elektronicznej: Jeśli zawór ma zintegrowany moduł elektroniczny, upewnij się, że jest on suchy i czysty. Nie używaj na nim płynów, które mogą uszkodzić elektronikę. Czasem wystarczy sprężone powietrze i delikatne przetarcie suchą szmatką.

Po czyszczeniu upewnij się, że ruchome elementy zaworu swobodnie się poruszają i nie ma żadnych zacięć. To klucz do jego prawidłowego działania.

Kiedy czyszczenie to za mało? Objawy świadczące o konieczności wymiany

Niestety, czyszczenie nie zawsze jest panaceum. Są sytuacje, kiedy jedynym sensownym rozwiązaniem jest wymiana zaworu EGR na nowy. Kiedy to następuje? Przede wszystkim, jeśli zawór ma uszkodzenia mechaniczne na przykład trzpień jest wygięty, sprężyna pęknięta, a sam mechanizm jest zablokowany w sposób, którego nie da się odblokować czyszczeniem. Innym sygnałem jest uszkodzenie części elektrycznej lub elektronicznej. Jeśli po podłączeniu do diagnostyki zawór nie reaguje na sygnały sterujące, a jego czujnik pozycji podaje błędne wartości, to znak, że elektronika zawiodła. W takich przypadkach, nawet idealnie czysty mechanizm nie będzie działał prawidłowo, a jedyną opcją jest zakup nowej części. Pamiętaj, że zawór EGR to precyzyjny element i jego uszkodzenie może prowadzić do dalszych problemów z silnikiem.

Kluczowe pułapki i porady przy wymianie zaworu EGR

Wymiana zaworu EGR, choć wydaje się prostą operacją "odkręć-przykręć", w przypadku Jumpera 2.2 HDI kryje kilka pułapek, o których musisz wiedzieć. Moje doświadczenie podpowiada, że ignorowanie tych szczegółów może prowadzić do ponownych problemów i frustracji.

Uwaga na dwa typy zaworów! Jak wybrać właściwą część do swojego modelu?

To jest absolutnie kluczowa informacja! W silnikach 2.2 HDI (stosowanych w Jumperach, Boxerach i Transitach z lat 2006-2014) występują dwa różne typy zaworów EGR. Różnią się one konstrukcją przyłączy rurek chłodzących oraz, co ważniejsze, konfiguracją pinów w złączu elektrycznym. Zamontowanie niewłaściwego typu zaworu, nawet jeśli fizycznie pasuje, niemal na pewno spowoduje natychmiastowe pojawienie się błędów na desce rozdzielczej i nieprawidłową pracę silnika. Zanim dokonasz zakupu, koniecznie sprawdź numer VIN pojazdu i porównaj go z katalogiem części. Najlepiej jest jednak wizualnie porównać nowy zawór ze starym, zwracając uwagę na detale przyłączy i wtyczki. To uchroni Cię przed niepotrzebnymi kosztami i podwójną pracą.

Dlaczego po wymianie EGR błędy nie znikają? Rola adaptacji komputerowej

Po wymianie zaworu EGR na nowy, nie zawsze wystarczy po prostu go zamontować i skasować błędy. W wielu przypadkach, zwłaszcza w nowszych rocznikach, niezbędna jest adaptacja komputerowa, zwana również inicjalizacją. Sterownik silnika musi "nauczyć się" parametrów nowego zaworu, jego zakresu ruchu i pozycji. Bez tej procedury, nawet sprawny, nowy zawór może generować błędy, ponieważ sterownik będzie próbował pracować na starych, zapamiętanych wartościach. Adaptacja odbywa się za pomocą specjalistycznego komputera diagnostycznego i jest to usługa, którą zazwyczaj oferuje każdy warsztat posiadający odpowiednie narzędzia.

Problem z nieaktualnym oprogramowaniem sterownika silnika co robić?

To rzadszy, ale możliwy scenariusz. Zdarza się, że nawet po prawidłowej wymianie i adaptacji zaworu EGR, błędy nadal się pojawiają. W takich przypadkach przyczyną może być nieaktualne oprogramowanie sterownika silnika (ECU). Producenci samochodów często wydają aktualizacje oprogramowania, które poprawiają działanie różnych systemów, w tym systemu EGR. Jeśli Twój Jumper ma starsze oprogramowanie, może ono nieprawidłowo interpretować sygnały z nowego zaworu. Rozwiązaniem jest wtedy wizyta w autoryzowanym serwisie lub u specjalisty, który ma dostęp do aktualnego oprogramowania i może przeprowadzić jego aktualizację. To często rozwiązuje problem raz na zawsze.

Przeczytaj również: Jak jeździć autem zimą? 9 porad dla bezpieczeństwa na drodze

Zaślepienie EGR jako alternatywa? Wady i zalety tego rozwiązania

Wielu kierowców i mechaników rozważa zaślepienie zaworu EGR jako alternatywę dla jego wymiany lub czyszczenia. Na czym to polega? Na zamontowaniu specjalnej blaszki, która fizycznie blokuje przepływ spalin przez zawór, uniemożliwiając im powrót do układu dolotowego. To rozwiązanie ma swoje wady i zalety:

• Zalety:
  • Brak nagaru w dolocie: Silnik zasysa tylko czyste powietrze, co eliminuje problem gromadzenia się nagaru w kolektorze dolotowym i na zaworach.
  • Potencjalna poprawa dynamiki: Niektórzy kierowcy odczuwają niewielką poprawę reakcji silnika na gaz, ponieważ do komory spalania trafia więcej tlenu.
  • Brak problemów z samym zaworem: Raz zaślepiony zawór przestaje być źródłem problemów mechanicznych czy elektrycznych.
• Wady:
  • Niezgodność z przepisami: Zaślepienie EGR jest modyfikacją układu emisji spalin, co sprawia, że pojazd staje się niezgodny z normami Euro. Może to skutkować problemami podczas przeglądu technicznego.
  • Potencjalne błędy: W większości nowoczesnych samochodów, zaślepienie EGR bez modyfikacji oprogramowania sterownika silnika spowoduje pojawienie się kontrolki "Check Engine" i kodów błędów.
  • Wzrost emisji NOx: System EGR został zaprojektowany w celu redukcji tlenków azotu (NOx), które są szkodliwe dla środowiska. Zaślepienie zaworu zwiększa ich emisję.
  • Dłuższe nagrzewanie silnika: Spaliny są cieplejsze niż powietrze, więc ich recyrkulacja pomaga silnikowi szybciej osiągnąć optymalną temperaturę pracy. Bez EGR proces ten może trwać dłużej.

Osobiście, jako ekspert, zawsze zalecam naprawę lub wymianę zaworu EGR zgodnie z przeznaczeniem producenta. Zaślepienie to rozwiązanie, które wiąże się z konsekwencjami prawnymi i ekologicznymi, o których należy pamiętać.
