Wymiana prądnicy na alternator w ciągniku Ursus C-360 to ważny proces modernizacyjny, który poprawia wydajność układu ładowania. Prawidłowy montaż alternatora wymaga kilku precyzyjnych kroków, od demontażu starej prądnicy po właściwe podłączenie nowej części. To zadanie można wykonać samodzielnie, przestrzegając określonej kolejności działań.
Najważniejsze informacje:- Wymiana wymaga demontażu starej prądnicy i wszystkich jej elementów mocujących
- Alternator montuje się w miejscu starej prądnicy
- Kluczowe jest prawidłowe podłączenie przewodów elektrycznych
- Właściwe napięcie paska klinowego ma zasadnicze znaczenie
- Po montażu konieczne jest sprawdzenie działania układu
- Proces wymaga podstawowej wiedzy technicznej i odpowiednich narzędzi
Potrzebne narzędzia i części do montażu alternatora w C-360
Montaż alternatora w C-360 wymaga odpowiedniego przygotowania technicznego. Właściwy zestaw narzędzi to podstawa udanej wymiany.
Przed rozpoczęciem instalacji alternatora w c360 warto przygotować całe stanowisko pracy. Uporządkowane narzędzia znacząco przyspieszą proces montażu.
- Klucze płaskie: 10, 13, 17 mm
- Klucz dynamometryczny
- Śrubokręt płaski i krzyżakowy
- Nowy alternator dedykowany do C-360
- Nowy pasek klinowy
- Komplet śrub montażowych
- Przewody elektryczne
- Izolacja elektryczna

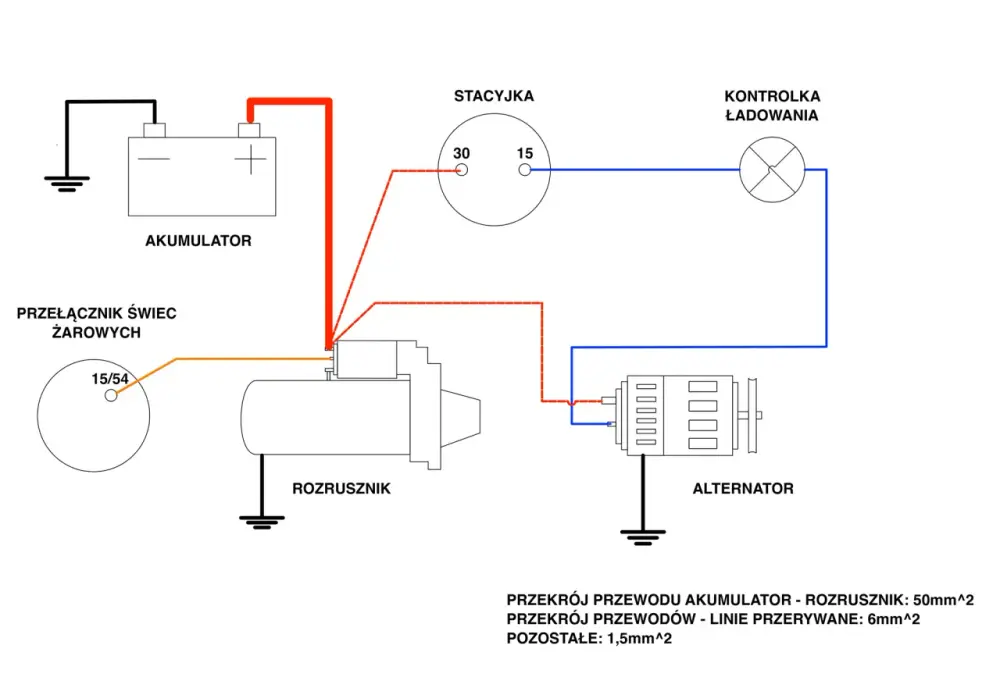

Schemat podłączenia alternatora w układzie elektrycznym C-360
Schemat podłączenia alternatora ursus c360 obejmuje kilka kluczowych punktów połączeń. Najważniejsze są przewody łączące alternator z akumulatorem i kontrolką ładowania. Właściwe oznaczenie przewodów ma kluczowe znaczenie dla poprawnego działania układu.
Instalacja elektryczna c360 alternator wymaga precyzyjnego podłączenia każdego przewodu. System elektryczny C-360 jest prosty, ale wymaga dokładności. Każdy przewód ma swoje konkretne miejsce w układzie.
Sprawdzenie poprawności połączeń przed uruchomieniem jest kluczowe. Warto poświęcić czas na dokładną weryfikację wszystkich połączeń. Błędne podłączenie może skutkować uszkodzeniem alternatora.
| Kolor przewodu | Przeznaczenie |
| Czerwony | Plus akumulatora |
| Czarny | Masa |
| Żółty | Kontrolka ładowania |
Czytaj więcej: Silnik Wankla: Jak działa silnik Wankla i czym jest?
Demontaż starej prądnicy krok po kroku
Przed rozpoczęciem wymiany prądnicy na alternator c360 należy odpowiednio przygotować ciągnik. Wyłączenie zapłonu i odłączenie akumulatora to podstawowe kroki bezpieczeństwa.
Demontaż należy przeprowadzać systematycznie, zapisując układ połączeń. Dokładna dokumentacja ułatwi późniejszy montaż nowego alternatora.
- Odłącz akumulator i oznacz przewody
- Poluzuj pasek klinowy
- Odkręć śruby mocujące prądnicę
- Odłącz przewody elektryczne
- Wyjmij prądnicę z mocowania
Zabezpieczanie układu elektrycznego przed wymianą
Bezpieczeństwo podczas prac przy instalacji elektrycznej jest priorytetem. Przed rozpoczęciem prac należy odłączyć akumulator, zaczynając od zacisku ujemnego.
Wszystkie przewody należy dokładnie oznakować przed demontażem. Warto zrobić dokumentację fotograficzną oryginalnego układu.
Zabezpieczenie przewodów przed zwarciem jest kluczowe. Końcówki przewodów należy zaizolować taśmą elektroinstalacyjną.
Montaż nowego alternatora - instrukcja szczegółowa
Jak zamontować alternator w c360 - proces zaczyna się od dokładnego oczyszczenia miejsca montażowego. Nowy alternator powinien być umieszczony dokładnie w tym samym położeniu co stara prądnica. Przed ostatecznym dokręceniem śrub należy sprawdzić ustawienie kół pasowych.
Montaż wymaga zachowania odpowiedniej kolejności czynności. Pierwszym krokiem jest wstępne zamocowanie alternatora na wspornikach. Właściwe ustawienie alternatora względem pozostałych elementów układu napędowego jest kluczowe dla jego długotrwałej pracy.
Prawidłowe podłączenie przewodów elektrycznych
Podłączenie przewodów alternatora c360 wymaga szczególnej uwagi. Każde połączenie musi być solidne i zabezpieczone przed wilgocią.
Przewód plusowy należy podłączyć do odpowiedniego zacisku na alternatorze. Połączenie z masą musi zapewniać dobry kontakt elektryczny.
Kontrolka ładowania wymaga specjalnego podłączenia do dedykowanego zacisku. Przewód kontrolki musi być odpowiednio zabezpieczony przed przetarciem.
System ładowania wymaga sprawdzenia wszystkich połączeń przed uruchomieniem. Należy upewnić się, że wszystkie przewody są właściwie zamocowane.
Podłączenie i kalibracja kontrolki ładowania

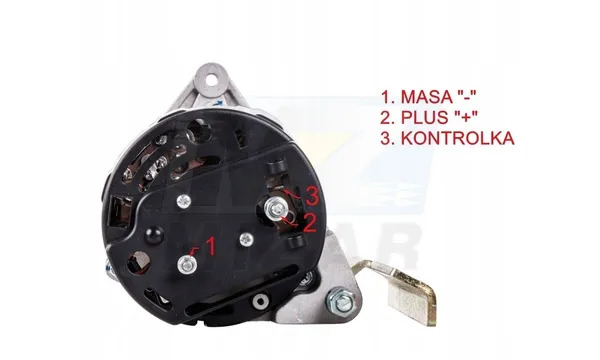

Kontrolka ładowania wymaga precyzyjnego podłączenia do układu elektrycznego. Zacisk D+ na alternatorze służy do podłączenia przewodu kontrolki.
Sprawdzenie działania kontrolki należy wykonać przed pełnym uruchomieniem ciągnika. System powinien pokazywać stan ładowania w sposób jednoznaczny.
Kalibracja polega na sprawdzeniu napięcia na zaciskach alternatora. Wskazania kontrolki muszą odpowiadać rzeczywistemu stanowi naładowania.
Regulacja napięcia paska klinowego
Właściwe napięcie paska jest kluczowe dla efektywnej pracy alternatora. Pasek powinien uginać się pod naciskiem kciuka o około 10-15 mm.
Regulację wykonujemy poprzez przesuwanie alternatora na wspornikach mocujących. Zbyt luźny pasek będzie się ślizgał, a zbyt napięty może uszkodzić łożyska.
Kontrola napięcia paska powinna być wykonywana regularnie. Nowy pasek wymaga częstszej kontroli w początkowym okresie użytkowania.
| Model alternatora | Zalecane ugięcie paska |
| A124 | 12-14 mm |
| A135 | 10-12 mm |
| A148 | 13-15 mm |
Jak sprawdzić poprawność instalacji alternatora?
Test instalacji zaczynamy od sprawdzenia wszystkich połączeń mechanicznych. Alternator nie może wykazywać żadnych luzów na mocowaniu.
Kolejnym krokiem jest uruchomienie silnika i obserwacja kontrolki ładowania. Kontrolka powinna zgasnąć po zwiększeniu obrotów.
Pomiar napięcia na akumulatorze podczas pracy silnika jest kluczowy. Prawidłowe napięcie ładowania powinno wynosić 13,8-14,4V.
Ostatnim etapem jest test pod obciążeniem elektrycznym. Włączenie świateł i innych odbiorników nie powinno wpływać na stabilność napięcia.
Parametry techniczne alternatora do Ursusa C-360
Alternator stosowany w C-360 powinien generować prąd o natężeniu minimum 45A. Napięcie znamionowe układu elektrycznego wynosi 12V. System ładowania musi zapewnić stabilne zasilanie wszystkich odbiorników.
Prędkość obrotowa alternatora jest kluczowym parametrem dla jego wydajności. Przełożenie na kole pasowym powinno zapewniać odpowiednią prędkość obrotową przy różnych obrotach silnika. Maksymalne obroty nie mogą przekraczać wartości katalogowych.
Wybór alternatora musi uwzględniać warunki pracy ciągnika. System chłodzenia alternatora powinien być dostosowany do trudnych warunków polowych. Alternator musi być odporny na wibracje i zanieczyszczenia.
Najczęstsze problemy przy instalacji - jak ich uniknąć
Nieprawidłowe dokręcenie śrub mocujących to częsta przyczyna awarii. Wszystkie połączenia mechaniczne muszą być zabezpieczone przed poluzowaniem.
Zły dobór przekroju przewodów może prowadzić do przegrzewania instalacji. Przewody muszą być dostosowane do maksymalnego prądu alternatora.
Brak właściwego zabezpieczenia przed wilgocią często prowadzi do korozji połączeń. Wszystkie połączenia elektryczne muszą być odpowiednio zaizolowane.
Nieprawidłowa regulacja napięcia paska może skutkować przyspieszonym zużyciem łożysk. Regularne kontrole i korekty napięcia paska są niezbędne.
Kompleksowa wymiana alternatora w C-360 - praktyczne wskazówki
Wymiana prądnicy na alternator w C-360 to zadanie wymagające systematycznego podejścia i podstawowej wiedzy technicznej. Kluczem do sukcesu jest odpowiednie przygotowanie narzędzi oraz dokładne oznaczenie wszystkich przewodów przed demontażem.
Najważniejsze etapy to prawidłowe podłączenie przewodów elektrycznych oraz właściwa regulacja napięcia paska klinowego. Bezpieczeństwo podczas prac zapewnia odłączenie akumulatora i dokładne zaizolowanie wszystkich połączeń.
Po zakończeniu montażu niezbędne jest sprawdzenie poprawności działania układu ładowania poprzez pomiar napięcia i obserwację kontrolki. Regularne kontrole napięcia paska i stanu połączeń elektrycznych zapewnią długotrwałą i bezawaryjną pracę alternatora.
