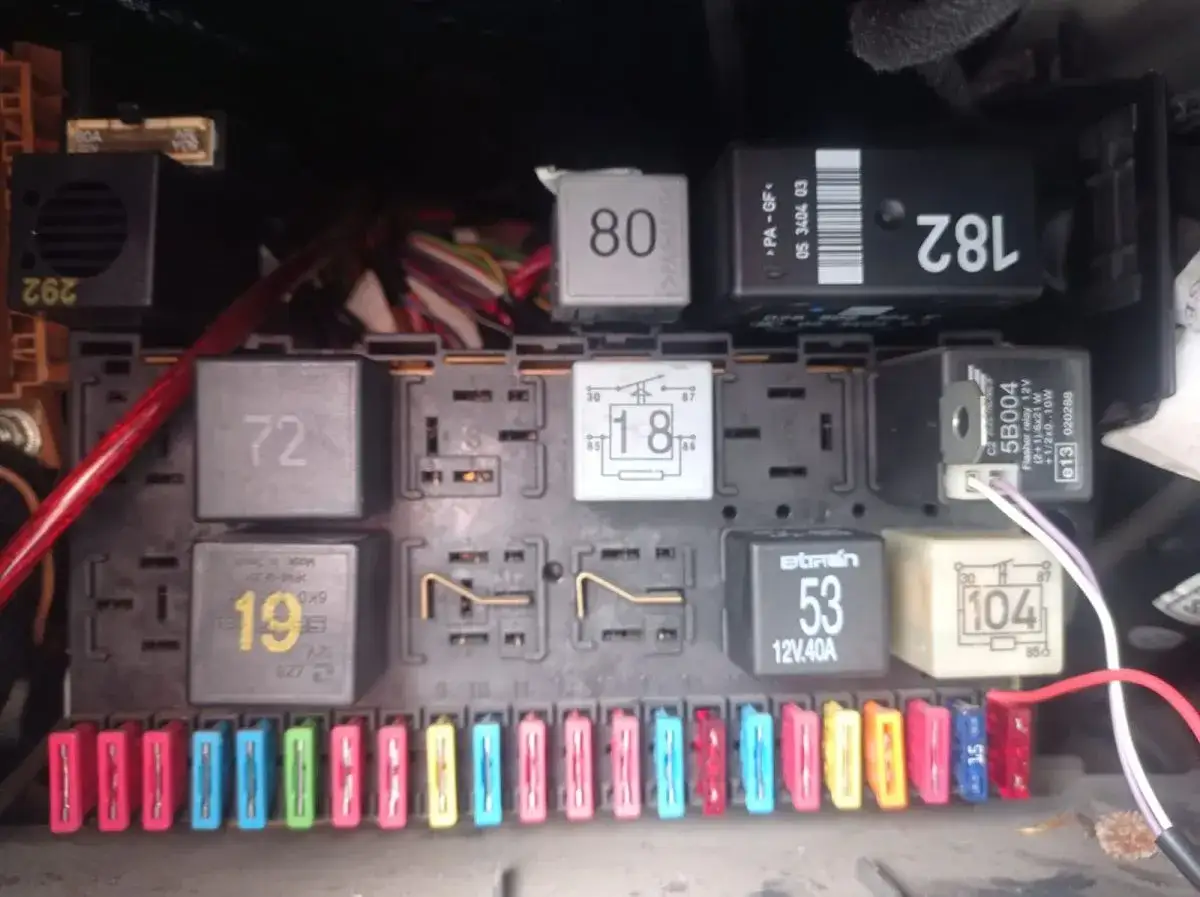

Przekaźnik 109 VW: Auto gaśnie lub nie odpala? Diagnoza i wymiana!

Niespodziewane gaśnięcie silnika podczas jazdy lub problemy z jego uruchomieniem to koszmar każdego kierowcy. Często winowajcą tych frustrujących usterek w popularnych modelach Volkswagena jest niewielki, lecz kluczowy element przekaźnik o numerze 109. Ten artykuł pomoże Ci zdiagnozować problem, zrozumieć jego przyczynę i skutecznie go rozwiązać, oszczędzając czas i pieniądze.

Twój VW gaśnie lub nie chce odpalić? Winowajcą może być mały przekaźnik z numerem 109

Znam to uczucie, gdy samochód nagle, bez ostrzeżenia, gaśnie w najmniej odpowiednim momencie, albo gdy rano, spiesząc się do pracy, kręcisz rozrusznikiem, a silnik uparcie milczy. Właściciele starszych Volkswagenów, Audi, Seatów czy Skód z silnikami TDI doskonale znają ten scenariusz. Z mojego doświadczenia wynika, że w wielu przypadkach za te irytujące problemy odpowiada jeden, niepozorny element przekaźnik oznaczony numerem 109. To naprawdę częsta usterka, na którą warto zwrócić uwagę, zanim zaczniesz szukać problemu znacznie głębiej i wydawać niepotrzebnie pieniądze.

Dlaczego problem z przekaźnikiem 109 jest tak powszechny w starszych modelach VW?

Powszechność problemu z przekaźnikiem 109 w starszych modelach VAG wynika przede wszystkim z jego konstrukcji i specyfiki eksploatacji. Ten przekaźnik, jak wiele innych komponentów elektronicznych, zawiera płytkę drukowaną z elementami lutowanymi. Z biegiem lat, pod wpływem ciągłych zmian temperatury (nagrzewanie się i chłodzenie), a także wibracji generowanych przez pracujący silnik i nierówności na drodze, połączenia lutowane na płytce mogą ulec uszkodzeniu. Mówimy wtedy o tak zwanych "zimnych lutach". To nic innego jak mikroskopijne pęknięcia w spoiwie lutowniczym, które powodują przerywanie obwodu elektrycznego. W efekcie, prąd nie dociera do sterownika silnika w sposób ciągły, co prowadzi do jego chwilowego lub całkowitego wyłączenia. To właśnie dlatego problem ten dotyka głównie starszych pojazdów, gdzie materiały są już zmęczone, a setki tysięcy kilometrów zrobiły swoje.

Jakie są najbardziej charakterystyczne objawy, na które musisz zwrócić uwagę?

Rozpoznanie awarii przekaźnika 109 zazwyczaj nie jest trudne, ponieważ objawy są dość charakterystyczne i powtarzalne. Oto, na co powinieneś zwrócić szczególną uwagę:

• Samochód gaśnie niespodziewanie podczas jazdy, często po rozgrzaniu silnika. Może to być chwilowe szarpnięcie lub całkowite zgaśnięcie bez możliwości natychmiastowego ponownego uruchomienia.
• Problem z uruchomieniem silnika rozrusznik kręci prawidłowo, ale silnik nie odpala. Czasami po kilku próbach lub odczekaniu auto zaskoczy, by za chwilę znów sprawić problem.
• Brak świecącej kontrolki świec żarowych ("spiralki") po włączeniu zapłonu. To jeden z najbardziej wyraźnych sygnałów, że coś jest nie tak z zasilaniem ECU.
• Brak możliwości połączenia się z komputerem diagnostycznym (np. VCDS/VAG-COM) w celu odczytania błędów silnika. Jeśli ECU nie jest zasilane, diagnosta nie będzie w stanie się z nim skomunikować.
• Czasami można usłyszeć charakterystyczne cykanie lub "warczenie" dochodzące ze skrzynki bezpieczników i przekaźników, co sygnalizuje niestabilną pracę uszkodzonego przekaźnika.

Za co dokładnie odpowiada przekaźnik 109? Poznaj jego kluczową rolę w Twoim aucie

Wielu kierowców nie zdaje sobie sprawy, jak kluczową rolę odgrywa ten mały, często zielony lub szary, element w prawidłowym funkcjonowaniu ich samochodu. Przekaźnik 109 to nie tylko kawałek plastiku z elektroniką to prawdziwe serce układu zasilania sterownika silnika. Bez niego, nawet najlepszy silnik nie ruszy z miejsca, a komputer pokładowy pozostanie martwy. Zrozumienie jego funkcji jest pierwszym krokiem do skutecznej diagnozy i naprawy.

Serce układu zasilania: Jak przekaźnik 109 "budzi" sterownik silnika ECU do życia

Kiedy przekręcasz kluczyk w stacyjce, aby włączyć zapłon, przekaźnik 109 dostaje sygnał do działania. Jego głównym zadaniem jest wówczas dostarczenie stabilnego zasilania do sterownika silnika, czyli ECU (Engine Control Unit). ECU to mózg Twojego samochodu, który odpowiada za zarządzanie wszystkimi kluczowymi parametrami pracy silnika od dawkowania paliwa, przez kąt wtrysku, po sterowanie turbosprężarką czy układem recyrkulacji spalin. Bez zasilania z przekaźnika 109, ECU jest po prostu "martwe" i nie jest w stanie wykonywać swoich funkcji. Co więcej, przekaźnik ten zasila również inne, niezwykle ważne komponenty, takie jak pompa paliwa (w silnikach benzynowych i niektórych dieslach) oraz elektrozawór w pompie wtryskowej, co jest kluczowe dla silników TDI. To oznacza, że nawet jeśli rozrusznik sprawnie kręci, brak zasilania z przekaźnika 109 uniemożliwi podanie paliwa lub sterowanie wtryskiem, a tym samym uruchomienie silnika.

Brak "spiralki" na desce? Związek przekaźnika 109 z kontrolką świec żarowych i pompą paliwa

Jednym z najbardziej czytelnych sygnałów awarii przekaźnika 109 jest brak zapalającej się kontrolki świec żarowych, potocznie nazywanej "spiralką", po włączeniu zapłonu. Normalnie, po przekręceniu kluczyka, kontrolka ta powinna zaświecić się na kilka sekund i zgasnąć. Jeśli się nie pojawia, to niemal pewny znak, że sterownik silnika nie otrzymuje zasilania, a winowajcą jest właśnie przekaźnik 109. Dlaczego tak się dzieje? Ponieważ to ECU steruje kontrolką świec żarowych. Jeśli sam nie działa, nie może wysłać sygnału do zapalenia tej kontrolki.

Co więcej, awaria przekaźnika 109 bezpośrednio wpływa na działanie pompy paliwa. W wielu modelach VW, to właśnie przekaźnik 109 odpowiada za jej zasilanie. Jeśli przekaźnik jest uszkodzony, pompa paliwa nie pracuje, co oznacza, że silnik nie dostaje paliwa. Dlatego też, rozrusznik może kręcić z pełną mocą, dając złudne wrażenie, że wszystko jest w porządku, ale silnik i tak nie odpali po prostu brakuje mu kluczowego składnika do zapłonu. W silnikach TDI, brak zasilania uniemożliwia również otwarcie elektrozaworu w pompie wtryskowej, co ma ten sam efekt paliwo nie trafia do cylindrów.

Gdzie szukać winowajcy? Krok po kroku, jak zlokalizować przekaźnik 109 w Twoim Volkswagenie

Zlokalizowanie przekaźnika 109 to kluczowy krok w diagnozie. Na szczęście, w większości popularnych modeli Volkswagena jego umiejscowienie jest dość standardowe. Zazwyczaj znajdziesz go w skrzynce z przekaźnikami i bezpiecznikami, która jest sprytnie ukryta pod deską rozdzielczą, po stronie kierowcy. Dostęp do niej wymaga zazwyczaj demontażu kilku elementów, ale nie jest to nic skomplikowanego, co mogłoby przerosnąć domowego majsterkowicza.

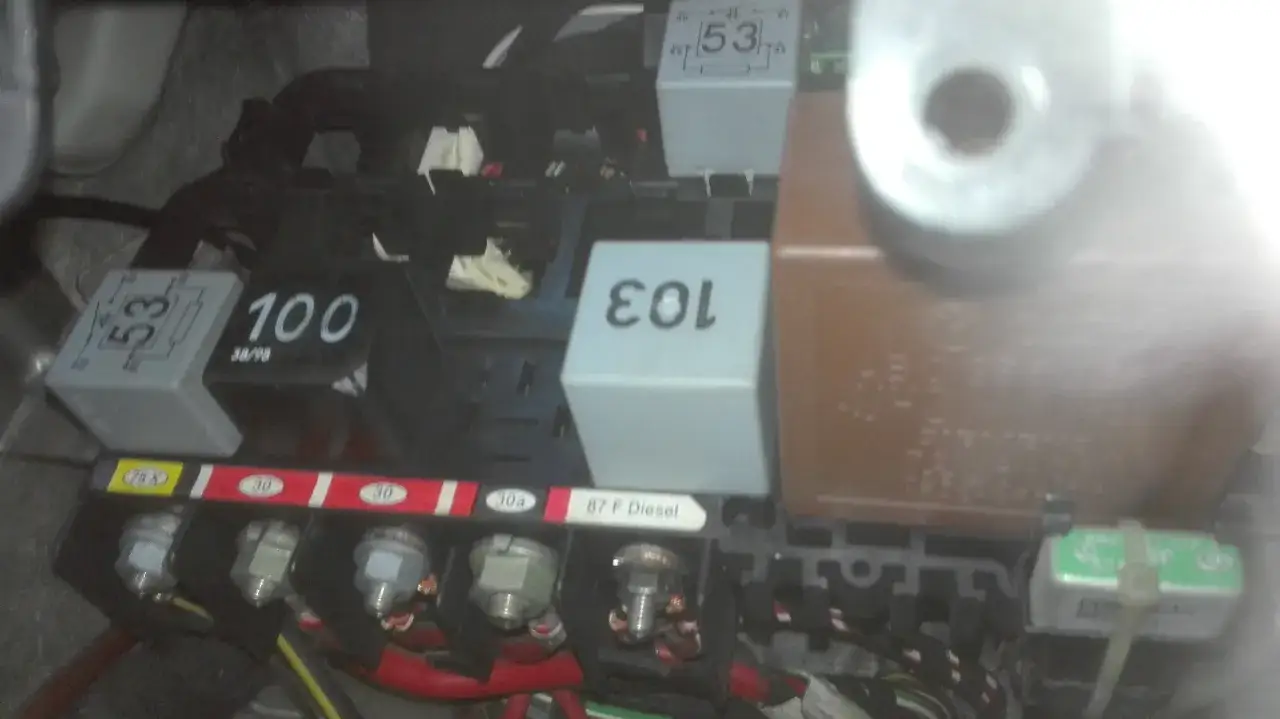

Instrukcja dla VW Golf 4 i VW Bora: Demontaż osłony i dostęp do skrzynki przekaźników

W modelach takich jak VW Golf 4 i VW Bora, przekaźnik 109 jest stosunkowo łatwo dostępny, choć wymaga to odrobiny gimnastyki:

1. Usiądź w fotelu kierowcy i spójrz pod deskę rozdzielczą, w okolice kolumny kierowniczej i pedałów.
2. Znajdź dolną osłonę deski rozdzielczej, która jest przymocowana kilkoma śrubami (często Torx) lub zatrzaskami.
3. Odkręć śruby lub delikatnie podważ zatrzaski, aby zdjąć tę osłonę. Czasami trzeba też odpiąć wtyczkę od lampki oświetlenia nóg, jeśli taka jest.
4. Po zdjęciu osłony, Twoim oczom ukaże się czarna skrzynka z licznymi przekaźnikami i bezpiecznikami. Przekaźnik 109 zazwyczaj jest jednym z większych, często zielonym lub szarym, i oczywiście oznaczonym numerem "109" na obudowie.

Pamiętaj, aby zawsze pracować przy wyłączonym zapłonie i odłączonym akumulatorze, aby uniknąć przypadkowego zwarcia.

Poradnik dla VW Passat B5: Jak znaleźć przekaźnik 109 nad pedałami

W VW Passacie B5 sytuacja jest bardzo podobna do Golfa 4:

1. Podobnie jak w Golfie, usiądź w fotelu kierowcy i zajrzyj pod deskę rozdzielczą, nad pedałami.
2. Zlokalizuj dolną osłonę, która jest zazwyczaj przymocowana kilkoma śrubami (np. krzyżakowymi lub Torx) lub zatrzaskami.
3. Odkręć śruby i ostrożnie zdejmij osłonę. Może być konieczne odpięcie kabli od lampki lub innych elementów zamontowanych w osłonie.
4. Skrzynka przekaźników będzie widoczna. Przekaźnik 109 powinien być łatwy do zidentyfikowania po numerze na obudowie. W Passatach B5 często jest on umieszczony w górnym rzędzie przekaźników.

Dostęp może być nieco utrudniony ze względu na ograniczoną przestrzeń, ale z odrobiną cierpliwości poradzisz sobie bez problemu.

Lokalizacja w VW Sharan, T4 i innych popularnych modelach z silnikiem TDI

W innych popularnych modelach z grupy VAG, takich jak VW Sharan, T4 czy nawet Caddy, ogólna zasada lokalizacji przekaźnika 109 pozostaje ta sama: szukaj go w skrzynce przekaźników pod deską rozdzielczą, po stronie kierowcy. Dokładne położenie w skrzynce może się różnić, dlatego zawsze warto szukać oznaczenia "109" na obudowie. W niektórych modelach, zwłaszcza tych nieco nowszych (np. Golf 5 i jego odpowiedniki), tradycyjny przekaźnik 109 może już nie występować w tej formie, a jego funkcje zostały zintegrowane z innymi modułami sterującymi. Jednak w większości pojazdów z silnikami TDI z lat 90. i początku 2000. to właśnie on jest częstym winowajcą.

Diagnoza w 5 minut: Jak sprawdzić, czy przekaźnik 109 jest uszkodzony?

Zdiagnozowanie uszkodzonego przekaźnika 109 nie wymaga specjalistycznego sprzętu ani wizyty u mechanika. Wiele możesz sprawdzić samodzielnie, bazując na prostych obserwacjach i podstawowych narzędziach. Właśnie dlatego tak bardzo lubię tę usterkę jest frustrująca, ale jednocześnie stosunkowo prosta do zidentyfikowania i usunięcia. Pamiętaj, że szybka i trafna weryfikacja pozwoli Ci zaoszczędzić sporo czasu i pieniędzy.

Test "na słuch" i obserwacja kontrolek najprostsza metoda wstępnej weryfikacji

Zacznijmy od najprostszych metod, które każdy może wykonać:

1. Obserwacja kontrolki "spiralki" świec żarowych: Jak już wspomniałem, jeśli po włączeniu zapłonu kontrolka świec żarowych nie zaświeca się w ogóle, to bardzo silny sygnał awarii przekaźnika 109. To pierwszy i najważniejszy test.
2. Test "na słuch": Po zlokalizowaniu skrzynki przekaźników, włącz zapłon i nasłuchuj. Sprawny przekaźnik 109 powinien wydać charakterystyczne, pojedyncze "cyknięcie" w momencie włączenia zapłonu. Jeśli nie słyszysz nic, lub co gorsza, słyszysz powtarzające się, niestabilne "cykanie" lub "warczenie", to znak, że przekaźnik nie pracuje prawidłowo.
3. Próba połączenia z diagnostyką: Jeśli masz dostęp do interfejsu diagnostycznego (np. VCDS), spróbuj połączyć się z modułem silnika. Jeśli połączenie jest niemożliwe, a inne moduły (np. ABS, poduszki powietrzne) działają, to potwierdza brak zasilania ECU, co wskazuje na przekaźnik 109.

Te proste kroki często wystarczą, by z dużą pewnością wskazać winowajcę.

Zimne luty co to jest i jak je rozpoznać gołym okiem po otwarciu obudowy przekaźnika?

Jeśli wstępne testy wskazują na przekaźnik 109, możesz pokusić się o jego demontaż i wizualne sprawdzenie. To właśnie tutaj najczęściej ujawniają się "zimne luty".

Aby to zrobić, delikatnie podważ zatrzaski na obudowie przekaźnika i zdejmij ją. W środku zobaczysz małą płytkę drukowaną z kilkoma elementami. Teraz dokładnie przyjrzyj się punktom lutowniczym, szczególnie tym, które łączą nóżki przekaźnika z płytką. Zimne luty charakteryzują się matowym, szorstkim wyglądem, często widać wokół nich pierścieniowe pęknięcia lub mikropęknięcia. Mogą wyglądać jak małe kratery lub po prostu być wyraźnie inne od błyszczących, gładkich i jednolitych połączeń. Czasami wystarczy delikatnie poruszyć nóżką elementu, by zauważyć, że lut jest luźny. To właśnie te niedoskonałości powodują, że prąd nie przepływa stabilnie, prowadząc do awarii.

Jak użyć multimetru do ostatecznego potwierdzenia usterki? (dla bardziej zaawansowanych)

Dla tych, którzy czują się pewniej z narzędziami i chcą mieć stuprocentową pewność, można użyć multimetru:

1. Wyjmij przekaźnik 109 z gniazda.
2. Ustaw multimetr na pomiar napięcia stałego (DC V) w zakresie 20V.
3. Włącz zapłon w samochodzie.
4. Przy pomocy sond multimetru sprawdź napięcie na pinach gniazda przekaźnika. Powinieneś znaleźć dwa piny, na których po włączeniu zapłonu pojawi się napięcie akumulatora (około 12V). Jeden z nich to stałe zasilanie, drugi to sygnał sterujący.
5. Jeśli na żadnym z pinów nie ma napięcia, problem leży gdzie indziej (np. bezpiecznik, okablowanie). Jeśli napięcie jest, ale przekaźnik nie "cyka" lub nie działa, to on jest uszkodzony.

Ta metoda pozwala precyzyjnie określić, czy gniazdo przekaźnika otrzymuje zasilanie, czy też problem leży w samym przekaźniku.

Naprawiać czy wymieniać? Praktyczny przewodnik po rozwiązaniu problemu

Kiedy już zdiagnozujesz, że to przekaźnik 109 jest winowajcą, stajesz przed dylematem: próbować go naprawić, czy po prostu wymienić na nowy? Z mojego punktu widzenia, obie opcje mają swoje plusy i minusy, a wybór zależy od Twoich umiejętności, dostępnego czasu i budżetu. Pamiętaj jednak, że w przypadku tak taniej części, często nie warto ryzykować.

DIY: Jak samodzielnie przelutować zimne luty i uratować stary przekaźnik?

Jeśli masz podstawowe umiejętności lutowania i odpowiedni sprzęt, możesz spróbować uratować stary przekaźnik. Jest to satysfakcjonujące i pozwala zaoszczędzić kilka złotych, ale wymaga precyzji:

1. Narzędzia: Będziesz potrzebował lutownicy z cienkim grotem, cyny lutowniczej (najlepiej z topnikiem), ewentualnie odsysacza do cyny i topnika w płynie.
2. Demontaż i otwarcie: Wyjmij przekaźnik z gniazda i ostrożnie otwórz jego obudowę, podważając zatrzaski.
3. Wizualna inspekcja: Dokładnie obejrzyj płytkę drukowaną, szukając wspomnianych wcześniej "zimnych lutów" matowych, spękanych połączeń.
4. Lutowanie: Rozgrzej lutownicę. Delikatnie dotknij grotem każdego podejrzanego lutu, rozgrzewając go, a następnie dodaj odrobinę świeżej cyny. Cyna powinna ładnie się rozpłynąć i stworzyć gładkie, błyszczące połączenie. Jeśli masz odsysacz, możesz najpierw usunąć starą cynę, a następnie nałożyć nową.
5. Złożenie i test: Po przelutowaniu wszystkich podejrzanych punktów, złóż obudowę przekaźnika i zamontuj go z powrotem w samochodzie. Sprawdź, czy problem został rozwiązany.

Pamiętaj, że jest to praca precyzyjna. Niewprawne lutowanie może doprowadzić do uszkodzenia ścieżek na płytce lub zwarcia, co ostatecznie unieruchomi przekaźnik na dobre. Jeśli nie czujesz się pewnie, lepiej rozważ wymianę.

Wymiana na nowy dlaczego to najpewniejsze i najprostsze rozwiązanie?

Z mojego doświadczenia wynika, że wymiana przekaźnika 109 na nowy to najpewniejsze, najszybsze i najbardziej opłacalne rozwiązanie. Dlaczego? Po pierwsze, koszt nowego zamiennika jest naprawdę niski (o czym za chwilę). Po drugie, eliminujesz ryzyko, że Twoje lutowanie nie będzie idealne i problem powróci po krótkim czasie. Nowy przekaźnik to gwarancja świeżych połączeń i pełnej sprawności na długie lata.

Wymiana to po prostu wyjęcie starego przekaźnika z gniazda i włożenie nowego. To dosłownie minuta pracy, która daje spokój ducha i pewność, że problem z zasilaniem ECU został rozwiązany raz na zawsze. Biorąc pod uwagę frustrację i potencjalne niebezpieczeństwo związane z gaśnięciem silnika podczas jazdy, uważam, że te kilkanaście czy kilkadziesiąt złotych to naprawdę niewielka cena za bezpieczeństwo i komfort.

Zakup nowego przekaźnika 109 co musisz wiedzieć, by nie popełnić błędu?

Decydując się na wymianę, kluczowe jest, aby kupić odpowiednią część. Chociaż przekaźnik 109 jest dość uniwersalny w grupie VAG, istnieją pewne niuanse, na które warto zwrócić uwagę. Dobrze dobrany przekaźnik to gwarancja bezproblemowego działania i uniknięcia kolejnych wizyt w warsztacie.

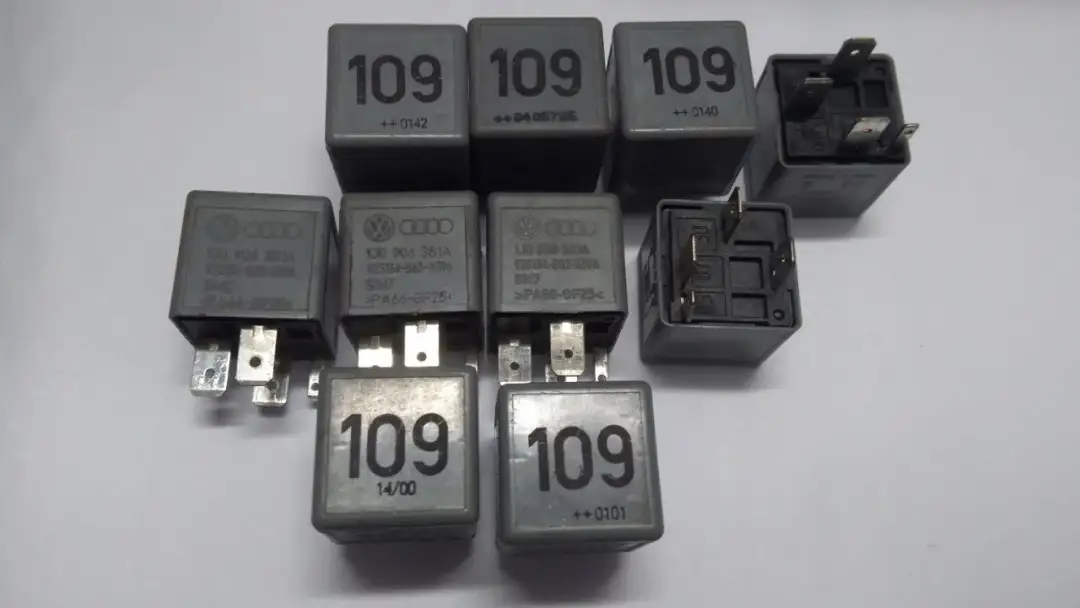

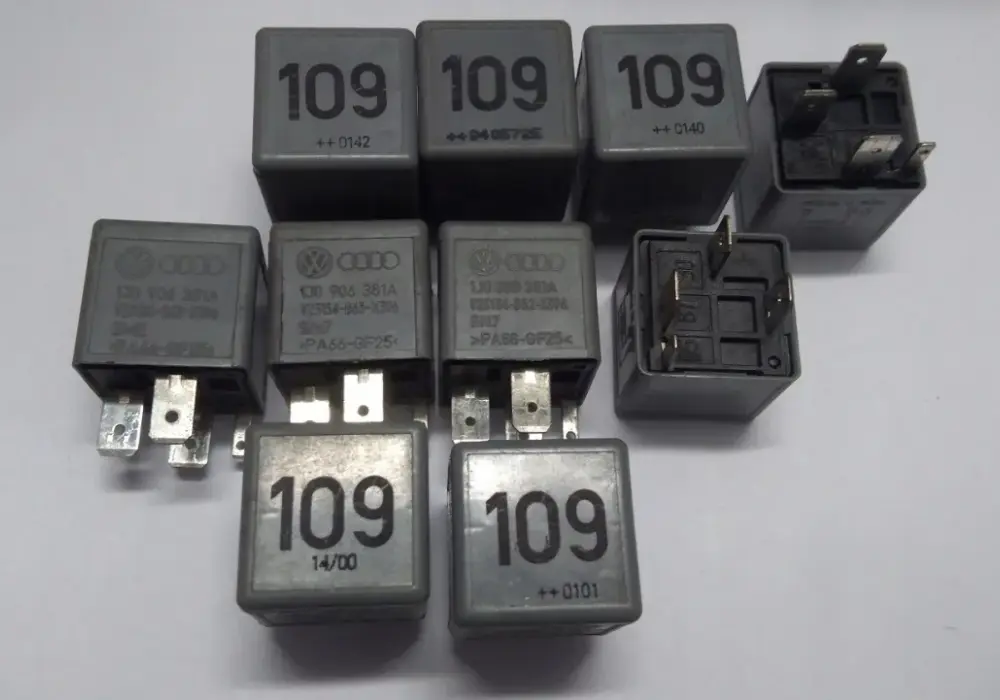

Numer części to podstawa: Jak odczytać oznaczenie OE (357906381A vs 1J0906381A)?

Najważniejszą rzeczą przy zakupie jest numer katalogowy części (OE - Original Equipment). Przekaźnik 109 występował pod dwoma głównymi numerami OE w zależności od rocznika i modelu:

• 357 906 381 A
• 1J0 906 381 A

Zazwyczaj numer ten jest wytłoczony lub nadrukowany bezpośrednio na obudowie starego przekaźnika. Zawsze, ale to zawsze, sprawdź numer na swoim starym przekaźniku przed zakupem nowego. Chociaż oba są "przekaźnikami 109" i często są zamienne, upewnienie się co do numeru OE minimalizuje ryzyko pomyłki. Warto również zwrócić uwagę na kolor starsze wersje bywały zielone, nowsze często są szare, ale to numer jest kluczowy.

Oryginał czy zamiennik? Porównanie cen i jakości (Meyle, Topran, Febi)

Na rynku dostępne są zarówno oryginalne przekaźniki VW, jak i liczne zamienniki. Moje doświadczenie podpowiada, że w przypadku tak prostej części, dobry zamiennik jest w zupełności wystarczający i często nie ustępuje jakością oryginałowi, a jest znacznie tańszy.

• Oryginał: Zapewnia najwyższą jakość i idealne dopasowanie, ale jest najdroższy.
• Zamienniki: Warto postawić na renomowanych producentów, którzy specjalizują się w częściach elektrycznych i elektronicznych do samochodów VAG. Polecam takie marki jak Meyle, Topran czy Febi Bilstein. Są to sprawdzeni dostawcy, których produkty charakteryzują się dobrą jakością wykonania i niezawodnością. Unikaj najtańszych, nieznanych zamienników z podejrzanych źródeł, ponieważ ich jakość może być bardzo niska, a problem szybko powróci.

Różnica w cenie między oryginałem a dobrym zamiennikiem może być spora, a funkcjonalnie często nie zauważysz żadnej różnicy.

Przeczytaj również: Dźwięki z układu wydechowego - gdzie szukać usterki?

Gdzie kupić? Orientacyjne ceny na Allegro, w sklepach motoryzacyjnych i hurtowniach

Zakup przekaźnika 109 jest prosty i dostępny w wielu miejscach:

• Platformy internetowe: Najpopularniejszym miejscem jest oczywiście Allegro, gdzie znajdziesz szeroki wybór zarówno oryginalnych części, jak i zamienników od różnych sprzedawców. To dobre miejsce do porównania cen.
• Lokalne sklepy motoryzacyjne: Niemal każdy sklep z częściami samochodowymi powinien mieć przekaźnik 109 na stanie lub być w stanie go szybko zamówić. Zaletą jest możliwość natychmiastowego zakupu i ewentualnej porady.
• Hurtownie części samochodowych: Jeśli masz dostęp do hurtowni, często możesz liczyć na najlepsze ceny, zwłaszcza przy zakupie zamienników.

Orientacyjne ceny w Polsce wahają się od około 15 do 30 zł za dobry zamiennik. Oryginalne części mogą kosztować nieco więcej, ale rzadko przekraczają 50-70 zł. Jak widzisz, nie jest to duży wydatek, co tylko potwierdza, że wymiana jest najbardziej sensownym rozwiązaniem.

Problem rozwiązany! Co robić, jeśli po wymianie przekaźnika auto nadal nie działa poprawnie?

Wymiana przekaźnika 109 to najczęstsze i najbardziej prawdopodobne rozwiązanie problemów z gaśnięciem silnika czy trudnościami z odpalaniem w starszych VW. Jednakże, jeśli po jego wymianie na nowy, sprawny element, Twój samochód nadal odmawia posłuszeństwa lub objawy nie ustąpiły, nie panikuj. Choć przekaźnik 109 jest bardzo częstym winowajcą, nie jest jedynym. W takiej sytuacji musimy rozważyć inne potencjalne przyczyny.

Warto wtedy sprawdzić inne elementy układu elektrycznego i paliwowego. Może to być uszkodzony bezpiecznik (szczególnie te odpowiedzialne za zasilanie ECU lub pompy paliwa), problem z okablowaniem (przetarte przewody, zaśniedziałe styki), uszkodzony czujnik położenia wału korbowego lub wałka rozrządu, który nie wysyła sygnału do ECU, czy też wreszcie awaria samej pompy paliwa. W skrajnych przypadkach, problem może leżeć w samym sterowniku silnika (ECU), ale to już znacznie rzadsza i droższa usterka. Jeśli podstawowe sprawdzenia nie przynoszą rezultatu, najlepszym krokiem będzie wizyta u doświadczonego elektryka samochodowego lub mechanika, który dysponuje odpowiednim sprzętem diagnostycznym i będzie w stanie precyzyjnie zlokalizować źródło problemu. Pamiętaj, że każda usterka to zagadka, a przekaźnik 109 to tylko jedna z wielu możliwych odpowiedzi.
