Obrotomierz to kluczowe narzędzie pomiarowe w pojazdach mechanicznych. Jego głównym zadaniem jest precyzyjny pomiar prędkości obrotowej silnika. Podłączenie go wymaga połączenia z alternatorem - a dokładniej z jego specjalnym wyjściem oznaczonym jako "W" lub "R". To właśnie alternator generuje impulsy elektryczne, które obrotomierz przetwarza na odczyt obrotów.
Proces instalacji wymaga podstawowej wiedzy technicznej i kilku niezbędnych narzędzi. Najważniejsze to nowy obrotomierz, sprzęt do lutowania oraz przewody elektryczne. Prawidłowe podłączenie zapewnia dokładne pomiary, które są niezbędne dla optymalnej pracy silnika.
Kluczowe informacje:- Obrotomierz mierzy prędkość obrotową silnika poprzez impulsy z alternatora
- Instalacja wymaga podłączenia do wyjścia "W" lub "R" w alternatorze
- Potrzebne są: nowy obrotomierz, sprzęt lutowniczy i przewody
- Konieczne jest prawidłowe podłączenie zasilania (plus i masa)
- Po instalacji wymagana jest kalibracja urządzenia
- Brak doświadczenia wymaga konsultacji z profesjonalistą
Co będzie potrzebne do montażu obrotomierza?
Profesjonalne podłączenie obrotomierza do alternatora wymaga odpowiedniego przygotowania narzędzi. Wysokiej jakości sprzęt znacząco ułatwi proces instalacji. Właściwy dobór materiałów zapewni bezpieczeństwo i trwałość montażu.
Precyzyjna instalacja obrotomierza w samochodzie zaczyna się od skompletowania niezbędnego wyposażenia. Każde narzędzie pełni konkretną funkcję w procesie montażu. Warto zainwestować w sprawdzony sprzęt, który posłuży przez długi czas.
- Nowy obrotomierz z kompletem złączy
- Lutownica (min. 40W) z cyną
- Zestaw przewodów elektrycznych różnych przekrojów
- Multimetr do testowania połączeń
- Taśma izolacyjna i koszulki termokurczliwe
- Podstawowy zestaw kluczy i śrubokrętów
- Szczypce do cięcia i zdejmowania izolacji
- Dokumentacja techniczna pojazdu
Przy zakupie komponentów zwróć szczególną uwagę na kompatybilność obrotomierza z modelem swojego samochodu. Upewnij się, że przewody mają odpowiednią grubość i izolację dostosowaną do instalacji samochodowej.

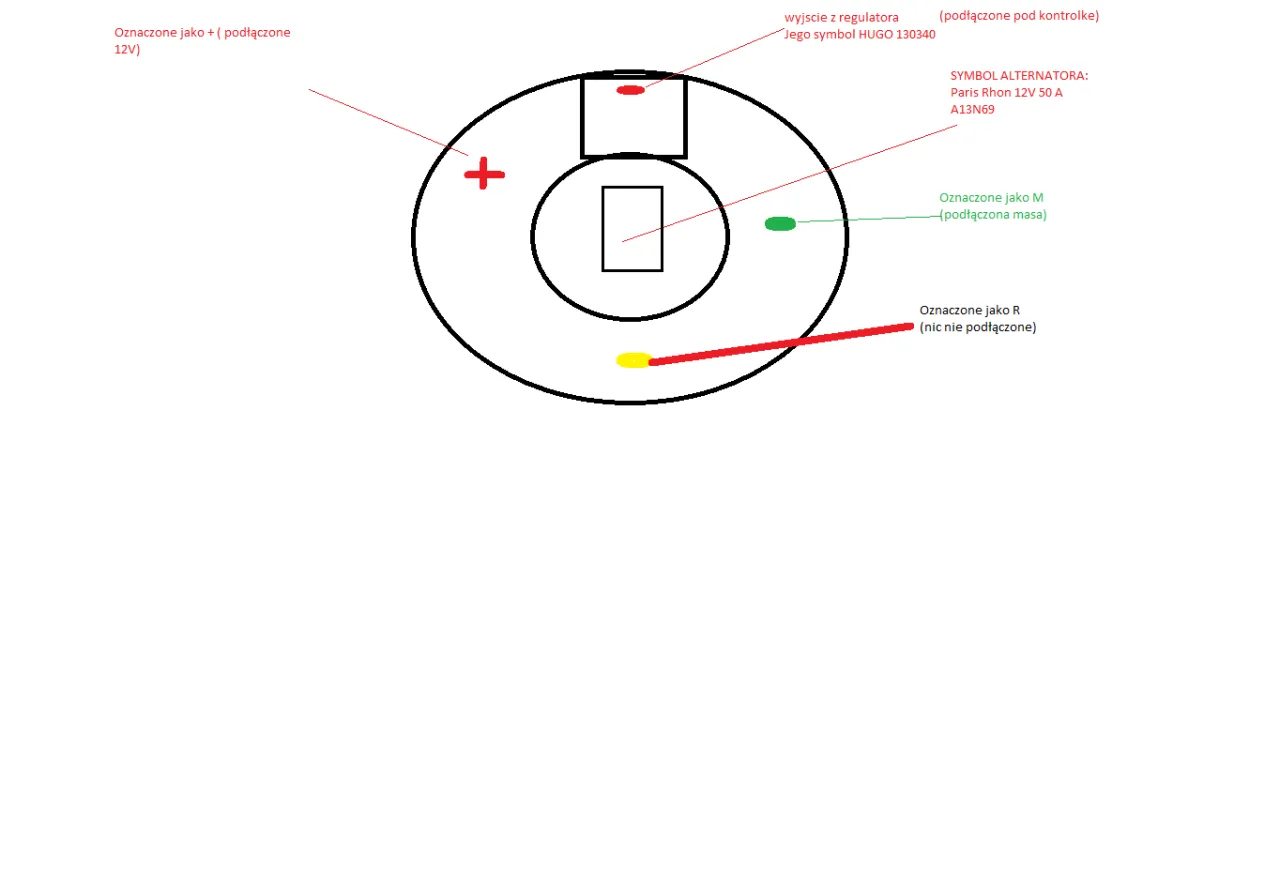

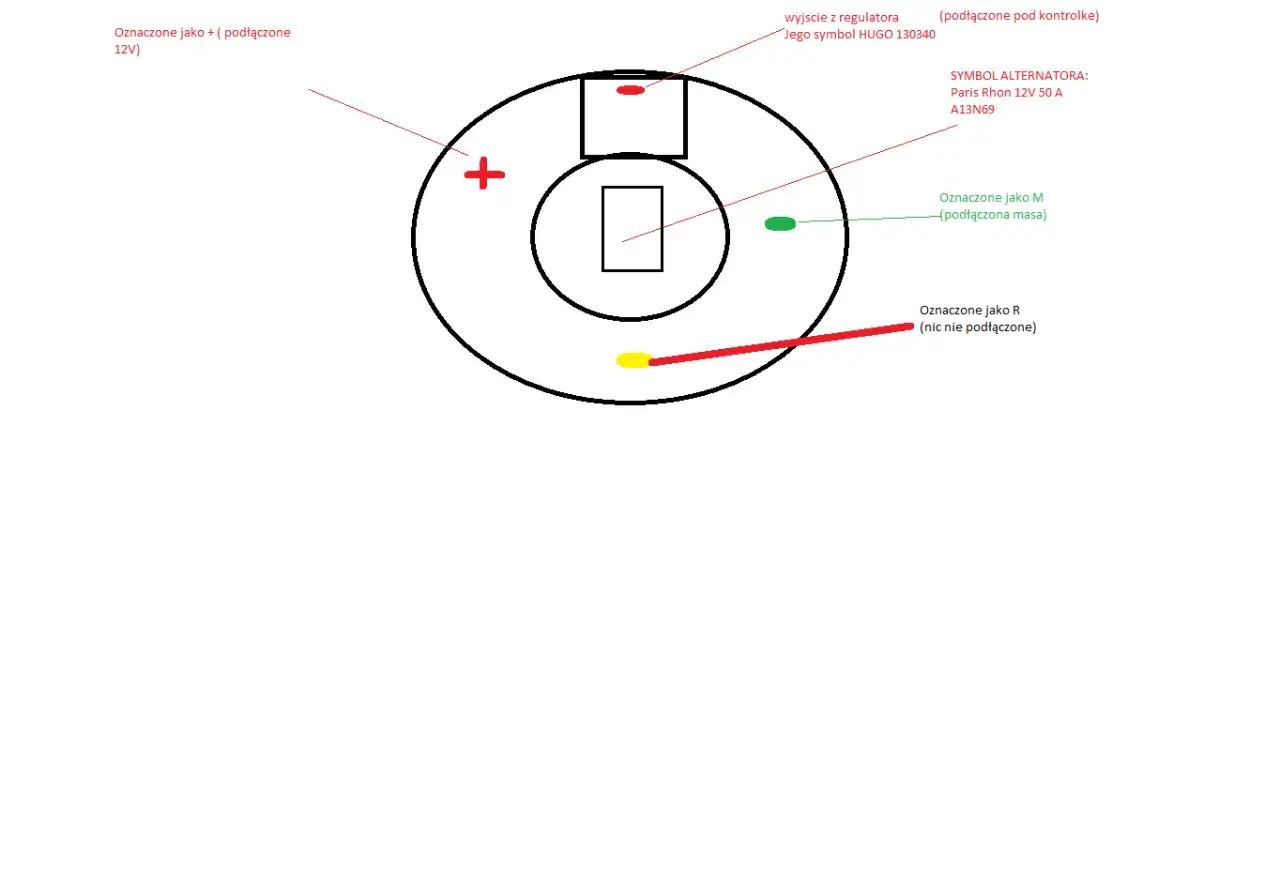

Gdzie znaleźć wyjście W w alternatorze?
Wyjście W najczęściej znajduje się na tylnej części alternatora. Jest ono kluczowym elementem przy montażu obrotomierza w aucie.
Oznaczenie może być wykonane w formie wypukłej litery lub nadruku. W niektórych modelach wyjście znajduje się pod plastikową zaślepką.
Lokalizacja wyjścia W różni się w zależności od producenta i modelu alternatora. Warto sięgnąć po instrukcję serwisową.
| Typ alternatora | Lokalizacja wyjścia W |
| Bosch | Tylna obudowa, górna część |
| Denso | Bok obudowy, przy złączu głównym |
| Valeo | Górna część, obok regulatora |
| Magneti Marelli | Dolna część obudowy |
Niektóre alternatory zamiast oznaczenia W mogą mieć symbol R lub TAC. Oznaczenia te pełnią tę samą funkcję co wyjście W.
Czytaj więcej: Jak samodzielnie sprawdzić alternator miernikiem: prosty test krok po kroku
Szczegółowa instrukcja podłączenia obrotomierza
Przygotowanie instalacji elektrycznej
Przed rozpoczęciem podłączenia obrotomierza do alternatora należy przygotować odpowiednie okablowanie. Przewody powinny być dobrane pod względem przekroju i długości. Kluczowe jest zastosowanie przewodów z wysokiej jakości izolacją.
Właściwe przygotowanie instalacji wymaga odpowiedniego rozplanowania trasy przewodów. Okablowanie należy poprowadzić z dala od elementów generujących ciepło. Warto również zabezpieczyć przewody przed przetarciem.
Montaż krok po kroku
- Odłącz akumulator i zlokalizuj wyjście W w alternatorze
- Przygotuj przewód sygnałowy odpowiedniej długości
- Podłącz przewód do wyjścia W alternatora
- Poprowadź przewód do miejsca montażu obrotomierza
- Podłącz zasilanie do obrotomierza (plus po stacyjce)
- Wykonaj podłączenie masy do karoserii pojazdu
Po wykonaniu wszystkich połączeń sprawdź ich stabilność mechaniczną. Delikatnie pociągnij za każdy przewód, aby upewnić się, że jest dobrze zamocowany.
Przed podłączeniem akumulatora zweryfikuj poprawność połączeń miernikiem. Sprawdź ciągłość obwodów i upewnij się, że nie ma zwarć.
Prawidłowe zasilanie obrotomierza
Jak podłączyć obrotomierz do alternatora od strony zasilania? Obrotomierz wymaga stabilnego źródła napięcia. Najlepszym rozwiązaniem jest podłączenie do instalacji po stacyjce.
Zasilanie można pobierać z dedykowanej wiązki elektrycznej pojazdu. Warto wykorzystać istniejące bezpieczniki i złącza. Należy unikać prowizorycznych połączeń.
Niektóre obrotomierze wymagają dodatkowego stabilizatora napięcia. W takim przypadku należy go zamontować blisko urządzenia. Przestrzeganie zaleceń producenta jest kluczowe.
Zabezpieczenie instalacji wymaga zastosowania odpowiedniego bezpiecznika. Jego wartość powinna być dobrana zgodnie z instrukcją obrotomierza. Przewody muszą być chronione przed przetarciem i przegrzaniem. Wszystkie połączenia należy starannie zaizolować.
Najczęstszym błędem jest podłączenie zasilania bezpośrednio do akumulatora. Może to skutkować nieprawidłowymi odczytami.
Drugim częstym błędem jest brak zabezpieczenia bezpiecznikiem. To podstawowy element ochronny instalacji.
Kalibracja i testowanie obrotomierza
Instrukcja podłączenia obrotomierza samochodowego nie kończy się na montażu. Kalibracja to kluczowy etap instalacji. Każdy obrotomierz wymaga dostrojenia do konkretnego modelu silnika.
Proces kalibracji rozpoczyna się od ustawienia liczby cylindrów. Większość obrotomierzy posiada przełącznik lub zworkę do tej regulacji.
Precyzyjne ustawienie wymaga porównania wskazań z innym urządzeniem. Najlepiej wykorzystać profesjonalny tester diagnostyczny.
Weryfikację należy przeprowadzić przy różnych prędkościach obrotowych. Szczególną uwagę zwróć na zakres 2000-4000 obr/min.
| Problem | Rozwiązanie |
| Brak wskazań | Sprawdź zasilanie i masę |
| Błędne wskazania | Skoryguj ustawienia liczby cylindrów |
| Niestabilne wskazania | Sprawdź połączenie z wyjściem W |
| Za wysokie wskazania | Zweryfikuj ustawienia dzielnika |
| Za niskie wskazania | Sprawdź jakość sygnału z alternatora |
Test końcowy powinien obejmować sprawdzenie wszystkich zakresów pracy silnika. Zwróć uwagę na stabilność wskazań.
Dokumentacja procesu kalibracji może być przydatna przy późniejszych regulacjach. Zapisz wszystkie wprowadzone ustawienia.
Co zrobić gdy alternator nie ma wyjścia W?
Jak podpiąć obrotomierz do auta bez wyjścia W? W takiej sytuacji można wykorzystać sygnał z cewki zapłonowej. To wymaga jednak dodatkowej wiedzy technicznej. Precyzyjne podłączenie jest kluczowe dla bezpieczeństwa instalacji.
Inną metodą jest wykorzystanie czujnika położenia wału korbowego. Ten sposób wymaga odpowiedniego konwertera sygnału. Instalacja musi być wykonana przez specjalistę.
Możliwe jest również zamontowanie zewnętrznego generatora impulsów. To rozwiązanie jest stosunkowo drogie. Wymaga ono precyzyjnego dostrojenia do parametrów silnika.
Modyfikacja alternatora to ostateczność. Wymaga ona specjalistycznej wiedzy.
Lepszym rozwiązaniem może być wymiana całego alternatora. Wybierz model z wyjściem W.
Niewłaściwa modyfikacja może prowadzić do uszkodzenia elektroniki. Istnieje ryzyko nieprawidłowej pracy układu ładowania. Może to skutkować poważnymi awariami.
Jak zabezpieczyć instalację?
Prawidłowa izolacja połączeń elektrycznych jest fundamentalna. Używaj wysokiej jakości taśmy izolacyjnej.
Koszulki termokurczliwe zapewniają dodatkową ochronę. Stosuj je na wszystkich połączeniach lutowanych.
Dodatkowe zabezpieczenie stanowi peszel elektroinstalacyjny. Chroni on przewody przed uszkodzeniami mechanicznymi.
Ochrona przed wilgocią wymaga szczególnej uwagi. Wszystkie połączenia muszą być wodoodporne.
Stosuj specjalne uszczelniacze w miejscach narażonych na zachlapanie. Unikaj prowadzenia przewodów w miejscach gromadzenia się wody.
Regularne kontrole instalacji są kluczowe dla bezpieczeństwa. Sprawdzaj stan izolacji co najmniej raz w roku. Zwróć uwagę na miejsca narażone na wibracje i wysoką temperaturę. Wymień uszkodzone elementy natychmiast po zauważeniu problemu.
Skuteczna instalacja obrotomierza - na co zwrócić szczególną uwagę
Montaż obrotomierza samochodowego to zadanie wymagające precyzji i odpowiedniego przygotowania. Kluczem do sukcesu jest prawidłowe zlokalizowanie wyjścia W w alternatorze oraz użycie wysokiej jakości materiałów montażowych. Przestrzeganie zasad bezpieczeństwa i dokładne wykonanie każdego etapu instalacji zagwarantuje długotrwałe i bezawaryjne działanie urządzenia.
Proces podłączenia obrotomierza do alternatora wymaga szczególnej uwagi przy kalibracji i zabezpieczeniu instalacji elektrycznej. Prawidłowe ustawienie parametrów i solidne zaizolowanie połączeń to fundamenty poprawnego działania. Regularne kontrole i konserwacja przedłużą żywotność całego układu.
W przypadku braku standardowego wyjścia W, istnieją alternatywne metody instalacji obrotomierza w samochodzie. Warto jednak rozważyć wymianę alternatora na model z odpowiednim wyjściem, co znacząco uprości proces montażu i zapewni najwyższą precyzję pomiarów.
