Podłączenie alternatora w ciągniku Zetor 7211 to zadanie wymagające szczególnej uwagi, zwłaszcza gdy wykorzystujemy części z innych pojazdów. Prawidłowa instalacja wymaga znajomości dwóch głównych zacisków: +B oraz D+. Proces ten może wydawać się skomplikowany. Jest jednak wykonalny przy zachowaniu podstawowych zasad podłączenia i odpowiedniej konfiguracji.
Najważniejszym elementem jest właściwe połączenie z instalacją elektryczną ciągnika. Wymaga to precyzyjnego podłączenia zarówno do akumulatora, jak i kontrolki ładowania. Dodatkowo, szczególną uwagę należy zwrócić na uziemienie całego układu.
Kluczowe informacje:- Alternator wymaga poprawnego podłączenia dwóch głównych zacisków
- Konieczne jest solidne uziemienie do ramy ciągnika
- Napięcie ładowania powinno mieścić się w zakresie 13,8V - 14,4V
- Przy użyciu alternatora z innego pojazdu mogą być potrzebne modyfikacje
- Regulator napięcia musi być prawidłowo skonfigurowany
- Wszystkie połączenia wymagają zabezpieczenia przed uszkodzeniami mechanicznymi
Przygotowanie do podłączenia alternatora w Zetorze 7211
Przed rozpoczęciem wymiany alternatora w Zetorze 7211 należy zaparkować ciągnik na równym podłożu i zaciągnąć hamulec ręczny. Podstawowym krokiem jest dokładne oczyszczenie miejsca pracy z brudu i rdzy. Dobrze jest również zrobić zdjęcie obecnego podłączenia, aby ułatwić sobie późniejszy montaż.
Naprawa alternatora Zetor 7211 wymaga odpowiedniego przygotowania stanowiska pracy i oświetlenia. Warto przygotować instrukcję serwisową lub schemat instalacji elektrycznej. Kluczowe jest też sprawdzenie stanu akumulatora przed rozpoczęciem prac.
- Zestaw kluczy płaskich i nasadowych 10-17mm
- Śrubokręt płaski i krzyżakowy
- Miernik uniwersalny (multimetr)
- Szczypce do końcówek elektrycznych
- Środek do czyszczenia styków elektrycznych
- Nowe przewody elektryczne i końcówki
Budowa i działanie alternatora w ciągniku Zetor
Instalacja elektryczna Zetor 7211 wykorzystuje alternator jako główne źródło zasilania podczas pracy silnika. Jest to urządzenie prądotwórcze zamieniające energię mechaniczną na elektryczną. Alternator jest napędzany paskiem klinowym od wału korbowego silnika. Jego zadaniem jest ładowanie akumulatora i zasilanie odbiorników prądu.
| Parametr | Wartość |
| Napięcie nominalne | 14V |
| Natężenie prądu | 35-55A |
| Moc maksymalna | 770W |
Zasada działania alternatora opiera się na zjawisku indukcji elektromagnetycznej. Podczas obracania się wirnika w polu magnetycznym wytwarzany jest prąd elektryczny. Regulator napięcia utrzymuje stałe napięcie wyjściowe niezależnie od prędkości obrotowej.
Czytaj więcej: Kolektor ssący: czym jest i jak dbać o kolektor dolotowy
Identyfikacja i podłączenie zacisków alternatora

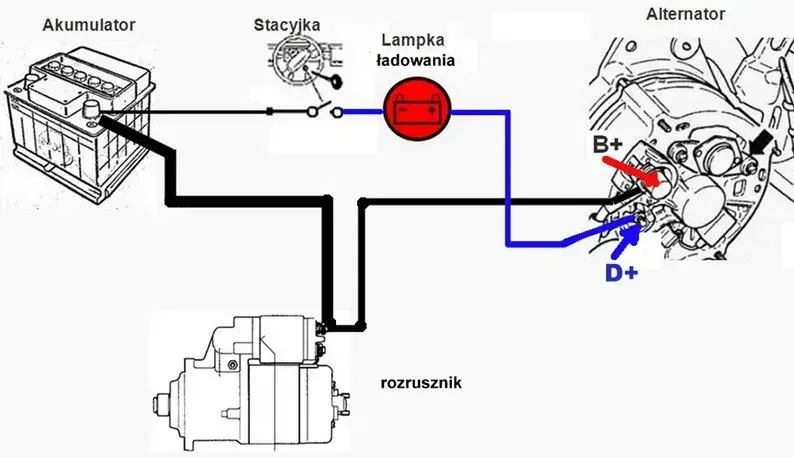

Głównym elementem podłączenia nowego alternatora Zetor jest zacisk +B, który łączy się bezpośrednio z dodatnim biegunem akumulatora. Przewód ten musi mieć odpowiedni przekrój, aby wytrzymać duże natężenie prądu.
Zacisk D+ służy do podłączenia kontrolki ładowania na desce rozdzielczej. Jest to cienki przewód sygnałowy, który informuje o pracy alternatora.
Kolejność podłączania przewodów ma znaczenie dla bezpieczeństwa instalacji. Najpierw podłączamy przewód masowy, następnie D+, a na końcu główny przewód prądowy +B.
Prawidłowe podłączenie przewodów do instalacji
Montaż alternatora w Zetorze 7211 rozpoczynamy od właściwego ułożenia wiązki przewodów. Przewody nie mogą być napięte ani dotykać gorących elementów silnika. Wszystkie połączenia muszą być zabezpieczone przed wilgocią i pyłem.
Szczególną uwagę należy zwrócić na jakość połączeń elektrycznych. Końcówki przewodów muszą być czyste i dobrze zaciśnięte. Warto zastosować tulejki zabezpieczające na wszystkich połączeniach.
- Podłączenie przewodu masowego do obudowy alternatora
- Montaż przewodu D+ do kontrolki ładowania
- Podłączenie głównego przewodu +B do akumulatora
- Sprawdzenie poprawności wszystkich połączeń
- Zabezpieczenie przewodów opaskami zaciskowymi
Podłączenie regulatora napięcia i masy

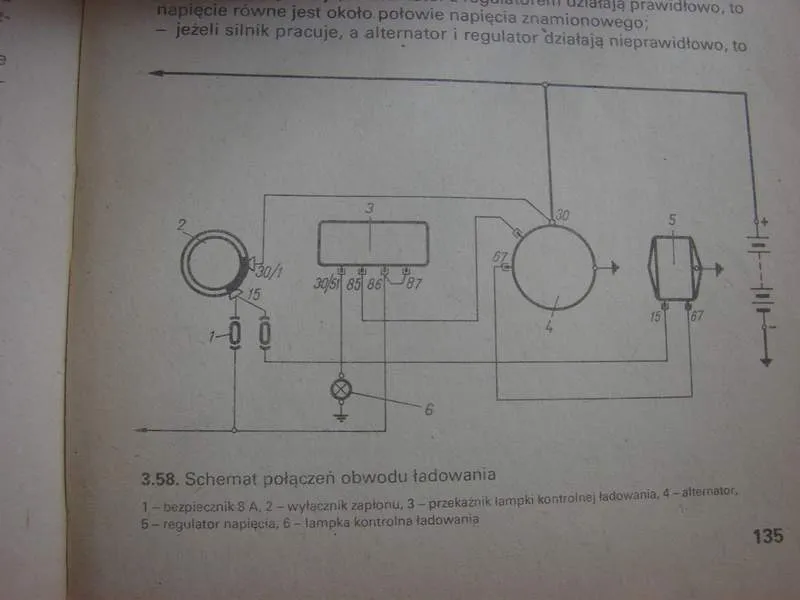

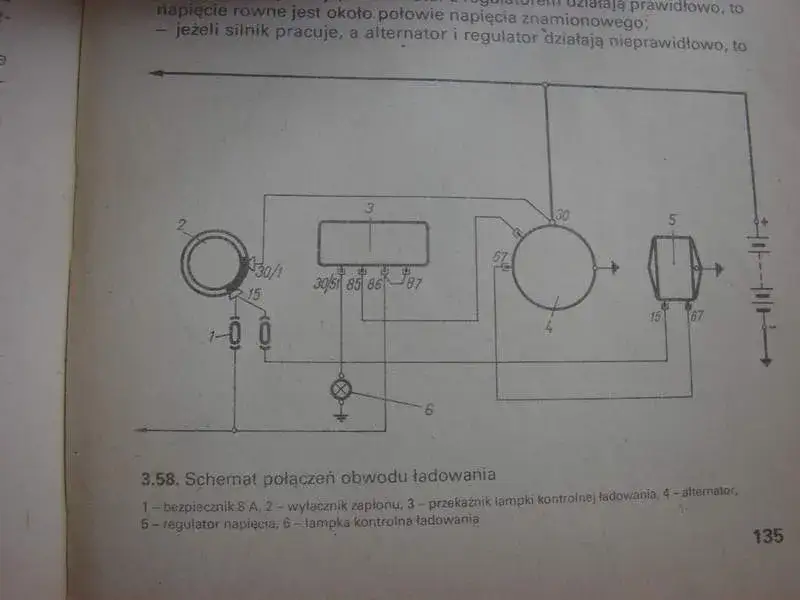

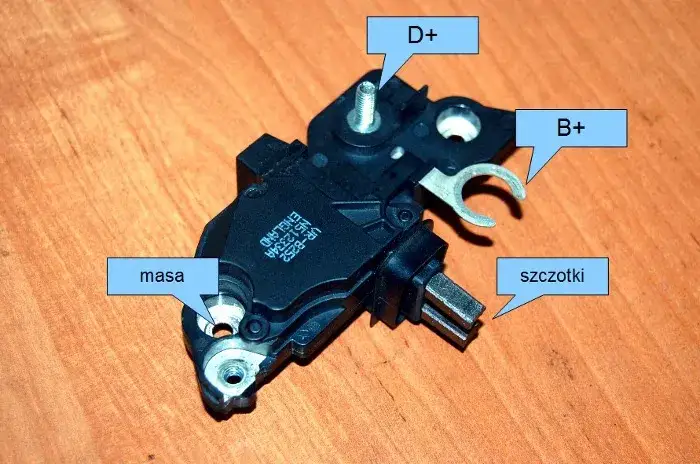

Regulator napięcia jest kluczowym elementem w schemacie alternatora Zetor 7211. Może być wbudowany w alternator lub występować jako osobny element.
Przy montażu zewnętrznego regulatora należy zwrócić uwagę na jego lokalizację. Powinien być zamontowany w miejscu chronionym przed wysoką temperaturą i wilgocią.
Podłączenie regulatora wymaga precyzyjnego połączenia wszystkich przewodów zgodnie ze schematem. Błędne podłączenie może skutkować uszkodzeniem instalacji elektrycznej.
Uziemienie alternatora musi zapewniać pewny kontakt elektryczny. Miejsce podłączenia przewodu masowego powinno być oczyszczone z farby i rdzy.
Dodatkowy przewód masowy można podłączyć do bloku silnika. Zwiększy to pewność połączenia i poprawi przepływ prądu.
Weryfikacja poprawności instalacji
Po zakończeniu podłączenia alternatora Zetor 7211 należy przeprowadzić szczegółową kontrolę. Sprawdzamy wszystkie połączenia mechaniczne i elektryczne. Warto również zmierzyć rezystancję połączeń masowych.
Kolejnym krokiem jest uruchomienie silnika i przeprowadzenie testów działania. Kontrolka ładowania powinna zgasnąć po uruchomieniu. Należy zmierzyć napięcie na różnych obrotach silnika.
| Tryb pracy | Prawidłowe napięcie |
| Bieg jałowy | 13.8-14.2V |
| 2000 obr/min | 14.0-14.4V |
| Pod obciążeniem | 13.5-14.2V |
Rozwiązywanie typowych problemów
Najczęstszym problemem jest brak ładowania mimo pracującego alternatora. Zazwyczaj przyczyną jest przerwany przewód D+ lub luźne połączenie na zacisku +B. Rozwiązaniem jest dokładne sprawdzenie wszystkich połączeń i ewentualna wymiana uszkodzonych przewodów.
Kolejnym częstym problemem jest zbyt wysokie napięcie ładowania. Jest to najczęściej spowodowane uszkodzonym regulatorem napięcia. W takiej sytuacji konieczna jest wymiana regulatora lub całego alternatora.
Zdarzają się również przypadki głośnej pracy alternatora. Przyczyną może być zużyte łożysko lub nieprawidłowe napięcie paska klinowego. Należy sprawdzić stan łożysk i wyregulować napięcie paska.
Modyfikacje przy stosowaniu zamienników
Stosując zamiennik alternatora z innego pojazdu, należy zwrócić uwagę na jego parametry elektryczne. Ważne jest, aby napięcie i natężenie prądu było zgodne z wymaganiami ciągnika. Kluczowe jest też dopasowanie mechaniczne zamiennika do mocowań w Zetorze.
Czasami konieczne jest dostosowanie średnicy koła pasowego. Należy również sprawdzić zgodność rozstawu śrub montażowych. W niektórych przypadkach trzeba wykonać adaptery montażowe.
Modyfikacja wiązki elektrycznej może wymagać wykonania nowych końcówek. Należy zachować odpowiednie przekroje przewodów.
Przy stosowaniu nowszych alternatorów może być konieczna modyfikacja układu wzbudzenia. Warto skonsultować się z elektronikiem samochodowym.
Profesjonalny montaż alternatora - klucz do sprawnej pracy Zetora 7211
Podłączenie alternatora w Zetorze 7211 to zadanie wymagające systematycznego podejścia i odpowiedniego przygotowania. Kluczem do sukcesu jest właściwa identyfikacja zacisków +B i D+ oraz zachowanie kolejności podłączania przewodów. Precyzyjne wykonanie każdego etapu montażu zapewni długotrwałe i bezawaryjne działanie.
Najważniejszym aspektem jest prawidłowe podłączenie instalacji elektrycznej oraz zapewnienie solidnego uziemienia. Napięcie ładowania powinno utrzymywać się w zakresie 13,8-14,4V. Regularne sprawdzanie tych parametrów pomoże uniknąć poważniejszych awarii w przyszłości.
W przypadku stosowania zamienników alternatora, należy zwrócić szczególną uwagę na zgodność parametrów elektrycznych i mechanicznych. Montaż alternatora w Zetorze 7211 wymaga czasem dodatkowych modyfikacji, ale przy zachowaniu opisanych zasad i procedur, zapewni niezawodne działanie układu elektrycznego ciągnika.
