Podłączenie alternatora w Żuku wymaga szczególnej uwagi i precyzji. To stosunkowo proste zadanie, ale kluczowe dla prawidłowego działania układu elektrycznego pojazdu. Standardowy alternator w Żuku ma moc 44A. Jego montaż koncentruje się na czterech głównych elementach: zasilaniu, regulatorze napięcia, kontrolce ładowania oraz masie. Prawidłowe połączenie tych komponentów zapewnia efektywne ładowanie akumulatora i bezproblemową pracę silnika.
Najważniejsze informacje:- Alternator wymaga podłączenia grubego przewodu zasilającego do zacisku "+"
- Regulator napięcia musi być prawidłowo podpięty do zacisku D+ i masy
- Kontrolka ładowania sygnalizuje stan pracy układu
- Poprawne uziemienie jest kluczowe dla działania całego układu
- Napięcie ładowania powinno mieścić się między 13,8V a 14,5V
- Wszystkie połączenia należy dokładnie sprawdzić przed uruchomieniem silnika
Niezbędne narzędzia i przygotowanie do montażu
Montaż alternatora w Żuku wymaga odpowiedniego przygotowania stanowiska pracy. Podstawą jest czysty i dobrze oświetlony warsztat. Do przeprowadzenia montażu potrzebny będzie zestaw podstawowych narzędzi mechanicznych.
Przed rozpoczęciem podłączenia alternatora w Żuku należy odłączyć akumulator i zabezpieczyć przewody. Warto przygotować instrukcję serwisową pojazdu. Dobrze jest też mieć pod ręką multimetr do sprawdzenia połączeń.
- Klucze płaskie: 10, 13, 17 mm
- Śrubokręt płaski i krzyżakowy
- Multimetr cyfrowy
- Szczypce uniwersalne
- Zestaw nasadek
- Czysty czyściwo warsztatowe
- Pasta do zacisków elektrycznych
- Nowe przewody elektryczne (w razie potrzeby wymiany)

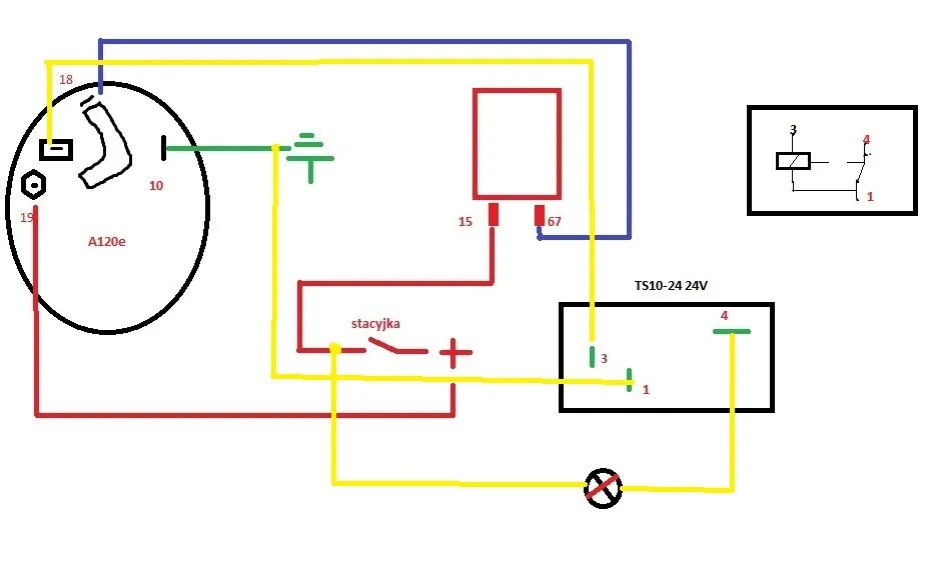

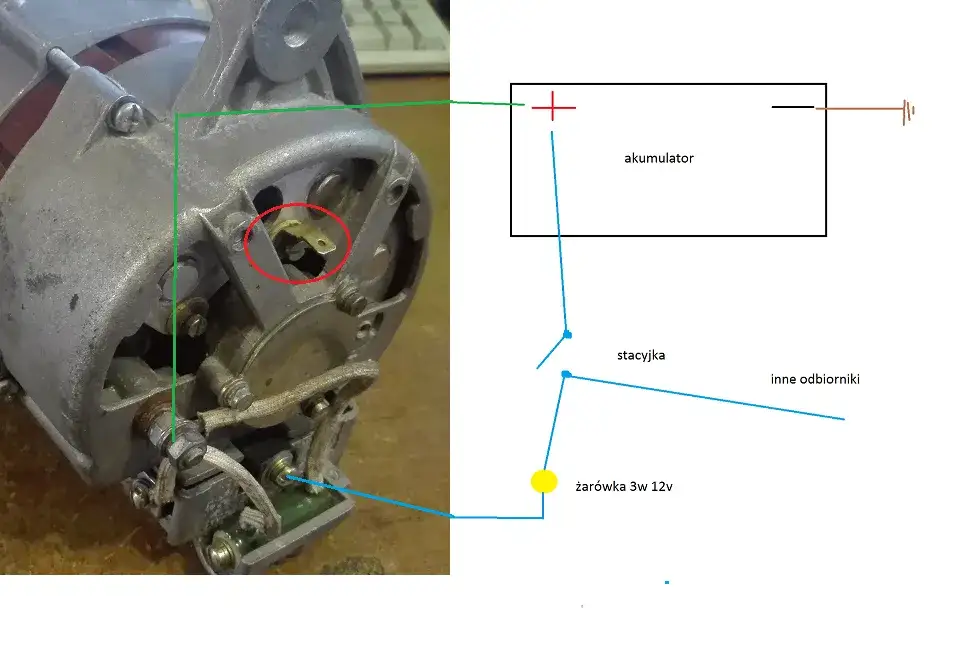

Schemat podłączenia alternatora w Żuku
Schemat podłączenia alternatora w Żuku jest stosunkowo prosty i opiera się na czterech głównych punktach podłączenia. System składa się z przewodu zasilającego, regulatora napięcia, kontrolki ładowania oraz masy.
Instalacja elektryczna Żuka z alternatorem wymaga precyzyjnego połączenia wszystkich elementów. Szczególną uwagę należy zwrócić na prawidłowe podłączenie przewodów do odpowiednich zacisków.
| Element | Funkcja | Sposób podłączenia | Uwagi |
| Przewód zasilający | Główne zasilanie | Do zacisku "+" alternatora | Używać przewodu o odpowiednim przekroju |
| Regulator napięcia | Kontrola ładowania | Zacisk D+ i masa | Sprawdzić polaryzację |
| Kontrolka ładowania | Sygnalizacja | Do zacisku D+ | Sprawdzić żarówkę |
| Masa | Uziemienie | Do bloku silnika | Zadbać o czystość styku |

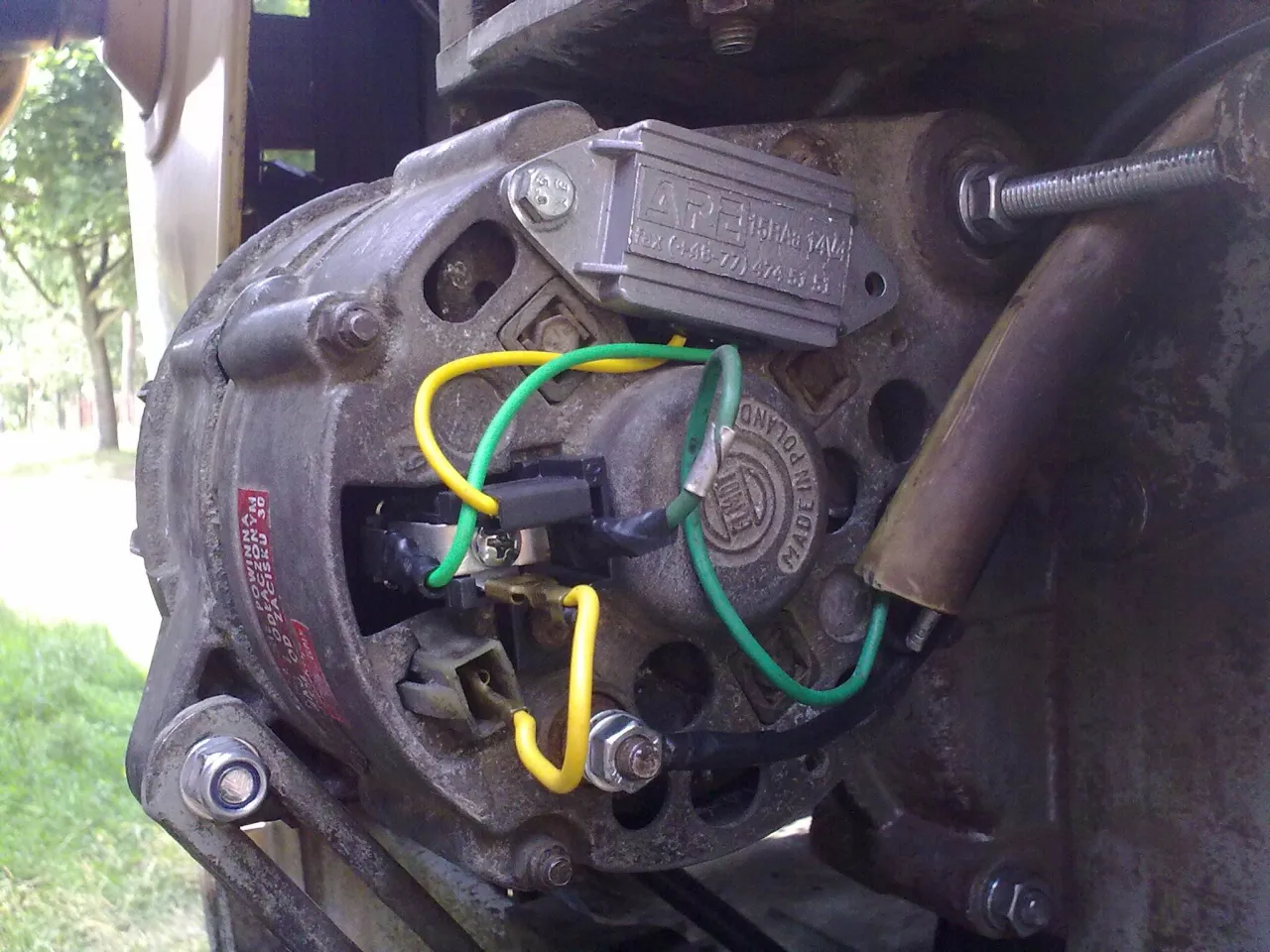

Identyfikacja złącz w alternatorze
W alternatorze Żuka znajdują się trzy główne złącza, które należy prawidłowo zidentyfikować. Zacisk oznaczony "+" służy do podłączenia głównego przewodu zasilającego. Terminal "D+" jest przeznaczony dla kontrolki ładowania i regulatora napięcia.
Masa alternatora jest realizowana przez jego obudowę i mocowanie do silnika. Wszystkie złącza są odpowiednio oznaczone na obudowie alternatora. Prawidłowa identyfikacja złącz jest kluczowa dla bezpiecznego montażu alternatora w Żuku.
Czytaj więcej: Gdzie szukać nieszczelności układu chłodzenia?
Krok po kroku: montaż alternatora
Podłączenie alternatora w Żuku wymaga systematycznego podejścia. Zacznij od przygotowania miejsca montażu i sprawdzenia wszystkich elementów.
- Odłącz akumulator i zabezpiecz klemę ujemną przed przypadkowym kontaktem
- Zlokalizuj miejsce montażu alternatora i przygotuj wsporniki montażowe
- Zamontuj alternator na wspornikach, nie dokręcając śrub do końca
- Załóż pasek klinowy i wyreguluj jego napięcie
- Podłącz przewody zgodnie ze schematem, zaczynając od przewodu zasilającego
- Sprawdź wszystkie połączenia i dokręć śruby montażowe
Podłączenie przewodu zasilającego
Główny przewód zasilający musi być solidnie przykręcony do zacisku "+". Użyj przewodu o odpowiednim przekroju, minimum 16mm².
Przed dokręceniem zacisku oczyść powierzchnię styku i zabezpiecz połączenie pastą przeciwutleniającą. Upewnij się, że przewód nie jest napięty i ma odpowiedni luz.
Montaż regulatora napięcia
Naprawa alternatora w Żuku często wymaga wymiany regulatora napięcia. Regulator należy zamontować w miejscu chronionym przed wilgocią i wysoką temperaturą. Podłącz przewody zgodnie z oznaczeniami na regulatorze.
Sprawdź, czy wszystkie połączenia są solidne i zabezpieczone przed wibracjami. Zwróć szczególną uwagę na podłączenie masy regulatora. Upewnij się, że przewody nie są poskręcane.
Instalacja kontrolki ładowania
Kontrolka ładowania wymaga podłączenia cienkiego przewodu do zacisku "D+" na alternatorze. Drugi koniec przewodu należy połączyć z kontrolką na desce rozdzielczej.
Sprawdź działanie kontrolki przed ostatecznym montażem. Po uruchomieniu silnika kontrolka powinna zgasnąć, sygnalizując prawidłowe ładowanie.
Weryfikacja prawidłowego montażu
Po zakończeniu podłączenia alternatora w Żuku konieczne jest przeprowadzenie testów. Najpierw sprawdź wszystkie połączenia mechaniczne, upewniając się, że są solidnie dokręcone. Wykonaj wizualną kontrolę przewodów pod kątem uszkodzeń.
Zmierz napięcie na akumulatorze przy wyłączonym silniku, które powinno wynosić około 12.6V. Po uruchomieniu silnika wartość powinna wzrosnąć do 13.8-14.5V. Zbyt wysokie lub niskie napięcie wskazuje na problemy z regulatorem.
Obserwuj zachowanie kontrolki ładowania podczas pracy silnika. Sprawdź napięcie paska klinowego - przy nacisku kciukiem powinien ugiąć się o około 1-1.5 cm. Nasłuchuj nietypowych dźwięków podczas pracy alternatora.
Najczęstsze problemy przy podłączaniu
Podczas montażu alternatora w Żuku mogą pojawić się typowe problemy z instalacją. Najczęściej występują problemy z regulatorem napięcia lub złym podłączeniem przewodów.
| Problem | Przyczyna | Rozwiązanie |
| Kontrolka nie gaśnie | Uszkodzony regulator | Wymiana regulatora |
| Brak ładowania | Złe połączenie | Sprawdzenie styków |
| Słabe ładowanie | Luźny pasek | Regulacja naciągu |
Nieprawidłowe napięcie ładowania
Zbyt niskie napięcie ładowania (poniżej 13.8V) najczęściej wskazuje na problem z regulatorem lub złymi połączeniami. Sprawdź wszystkie połączenia i stan regulatora napięcia przy pomocy miernika.
Wysokie napięcie ładowania (powyżej 14.5V) może uszkodzić akumulator i instalację elektryczną. W takiej sytuacji należy natychmiast sprawdzić regulator napięcia i w razie potrzeby wymienić go na nowy.
Wahania napięcia podczas pracy silnika mogą świadczyć o luźnym pasku klinowym. Warto też sprawdzić stan szczotek w alternatorze. Regularnie kontroluj wartość napięcia podczas eksploatacji pojazdu.
Konserwacja i eksploatacja alternatora
Alternator Żuka wymaga regularnej konserwacji dla zapewnienia długiej żywotności. Co 10 000 km sprawdzaj stan paska klinowego i jego napięcie.
Utrzymuj czystość alternatora, szczególnie wokół szczotek i komutatora. Regularnie sprawdzaj stan połączeń elektrycznych i dokręcaj poluzowane zaciski.
Podczas mycia silnika chroń alternator przed bezpośrednim strumieniem wody. W przypadku zauważenia niepokojących dźwięków lub spadku wydajności ładowania, niezwłocznie przeprowadź diagnostykę.
Przy wymianie akumulatora sprawdź stan przewodów i zacisków alternatora. Warto też zmierzyć napięcie ładowania, aby upewnić się, że alternator w Żuku działa prawidłowo.
Prawidłowa instalacja alternatora - klucz do sprawnego działania Żuka
Montaż alternatora w Żuku to zadanie, które wymaga systematycznego podejścia i odpowiedniego przygotowania. Kluczowe znaczenie ma prawidłowa identyfikacja złączy oraz zachowanie właściwej kolejności podłączania elementów.
Najważniejsze elementy to podłączenie przewodu zasilającego, regulatora napięcia oraz kontrolki ładowania. Prawidłowe napięcie ładowania powinno mieścić się w przedziale 13.8-14.5V. Regularne sprawdzanie tych parametrów pomoże uniknąć poważnych awarii.
Dla zapewnienia długotrwałej i bezawaryjnej pracy układu ładowania, niezbędna jest regularna konserwacja i kontrola stanu technicznego. Szczególną uwagę należy zwrócić na stan paska klinowego, czystość styków oraz poprawność działania regulatora napięcia.
Pamiętaj, że prawidłowo zamontowany alternator w Żuku to gwarancja stabilnej pracy instalacji elektrycznej i bezproblemowej eksploatacji pojazdu. W razie wątpliwości zawsze warto skonsultować się z doświadczonym mechanikiem.
