Podłączenie regulatora napięcia do alternatora to kluczowy proces w układzie elektrycznym pojazdu. Wymaga on szczególnej uwagi i przestrzegania określonych zasad bezpieczeństwa. Prawidłowe połączenie tych elementów zapewnia odpowiednie ładowanie akumulatora i stabilne działanie całego układu elektrycznego. Proces ten, choć może wydawać się skomplikowany, można wykonać samodzielnie, przestrzegając określonych kroków i zachowując odpowiednie środki ostrożności.
Najważniejsze informacje:- Proces wymaga wyłączenia silnika i odłączenia akumulatora
- Kluczowe jest zidentyfikowanie właściwego typu alternatora i regulatora
- Połączenie obejmuje trzy główne punkty: wyjście B+, D+ oraz masę
- Napięcie ładowania powinno wynosić 13.8V-14.4V
- Prawidłowe połączenie można zweryfikować poprzez kontrolkę ładowania
- Szczególną uwagę należy zwrócić na jakość i pewność połączeń elektrycznych
Co to jest regulator napięcia i jego rola w alternatorze
Regulator napięcia w alternatorze to kluczowy element układu ładowania, który kontroluje poziom napięcia wytwarzanego przez alternator. Jego głównym zadaniem jest utrzymanie stałego napięcia w instalacji elektrycznej pojazdu, niezależnie od prędkości obrotowej silnika. System ten współpracuje z alternatorem, aby zapewnić optymalne ładowanie akumulatora.
Podczas pracy silnika regulator napięcia alternatora monitoruje napięcie wyjściowe i dostosowuje prąd wzbudzenia w alternatorze. Proces ten zapobiega przeładowaniu akumulatora i chroni wszystkie urządzenia elektryczne w pojeździe. Prawidłowo działający regulator utrzymuje napięcie na poziomie 13.8-14.4V.
Nieprawidłowe działanie regulatora może prowadzić do uszkodzenia akumulatora oraz innych elementów elektrycznych pojazdu. Zbyt wysokie napięcie może "ugotować" akumulator, podczas gdy zbyt niskie spowoduje jego niedoładowanie.
Narzędzia potrzebne do podłączenia regulatora napięcia
- Multimetr cyfrowy - do pomiaru napięcia i sprawdzenia połączeń
- Zestaw kluczy płasko-oczkowych - do demontażu i montażu elementów
- Szczypce uniwersalne - do manipulacji przewodami
- Śrubokręty izolowane - do bezpiecznej pracy z elektroniką
- Szczypce do zdejmowania izolacji - do przygotowania przewodów
- Lutownica z cyną - do wykonania trwałych połączeń
- Taśma izolacyjna wysokiej jakości - do zabezpieczenia połączeń
- Rękawice elektroizolacyjne - do ochrony przed porażeniem
Podczas montażu regulatora napięcia zawsze pracuj na wyłączonym silniku i odłączonym akumulatorze. Wszystkie narzędzia powinny mieć izolowane uchwyty i być w dobrym stanie technicznym.
Czytaj więcej: Kursy redukujące punkty karne - wszytko, co musisz wiedzieć
Rodzaje regulatorów napięcia i ich charakterystyka
| Typ regulatora | Zalety | Wady |
| Elektroniczny | Precyzyjna kontrola, długa żywotność | Wyższa cena, wrażliwość na temperaturę |
| Mechaniczny | Prosta konstrukcja, niski koszt | Szybsze zużycie, mniejsza dokładność |
| Zintegrowany | Łatwy montaż, kompaktowa budowa | Trudniejsza wymiana, wyższy koszt naprawy |
Instalacja regulatora napięcia elektronicznego wymaga szczególnej uwagi przy podłączaniu złączy elektronicznych. Regulatory mechaniczne są prostsze w montażu, ale wymagają precyzyjnej regulacji styków.
Przygotowanie alternatora do montażu regulatora
Wymiana regulatora napięcia w alternatorze rozpoczyna się od dokładnego oczyszczenia miejsca montażu. Powierzchnia musi być wolna od rdzy i zabrudzeń, które mogłyby zakłócić przewodność.
Sprawdź stan szczotek i pierścieni ślizgowych w alternatorze przed montażem. Upewnij się, że wszystkie elementy mechaniczne są w dobrej kondycji.
Zidentyfikuj wszystkie punkty mocowania nowego regulatora. Przygotuj odpowiednie podkładki i śruby montażowe.
Identyfikacja przewodów i punktów podłączenia
Każdy przewód regulatora napięcia ma swoje specyficzne oznaczenie i funkcję. Terminal "B+" odpowiada za główne zasilanie i łączy się z akumulatorem, podczas gdy "DF" kontroluje prąd wzbudzenia. Terminal "D+" służy jako wskaźnik ładowania na desce rozdzielczej.
Schemat podłączenia regulatora napięcia zawiera oznaczenia kolorystyczne przewodów. Czerwony przewód zazwyczaj oznacza plus, czarny lub brązowy to masa, a niebieski lub żółty to przewód wzbudzenia.
- B+ (czerwony) - główne wyjście prądu do akumulatora
- DF (niebieski) - sterowanie wzbudzeniem
- D+ (żółty) - kontrolka ładowania
- Masa (czarny) - uziemienie układu
- W (biały) - odczyt prędkości obrotowej (opcjonalnie)
Montaż krok po kroku
Podłączenie przewodów regulatora napięcia rozpocznij od zamocowania podstawy regulatora. Upewnij się, że powierzchnia montażowa jest czysta i zapewnia dobre przewodzenie.
Podłącz kolejno przewody zgodnie ze schematem. Każde połączenie zabezpiecz odpowiednią izolacją.
Sprawdź stabilność wszystkich połączeń mechanicznych. Upewnij się, że żaden przewód nie jest narażony na przetarcie.
Zamontuj osłony zabezpieczające jeśli były na wyposażeniu. Zabezpiecz wszystkie połączenia przed wilgocią.
Po zakończeniu montażu dokładnie sprawdź wszystkie połączenia elektryczne multimetrem. Sprawdź ciągłość obwodów i upewnij się, że nie ma zwarć do masy.
Testowanie poprawności podłączenia

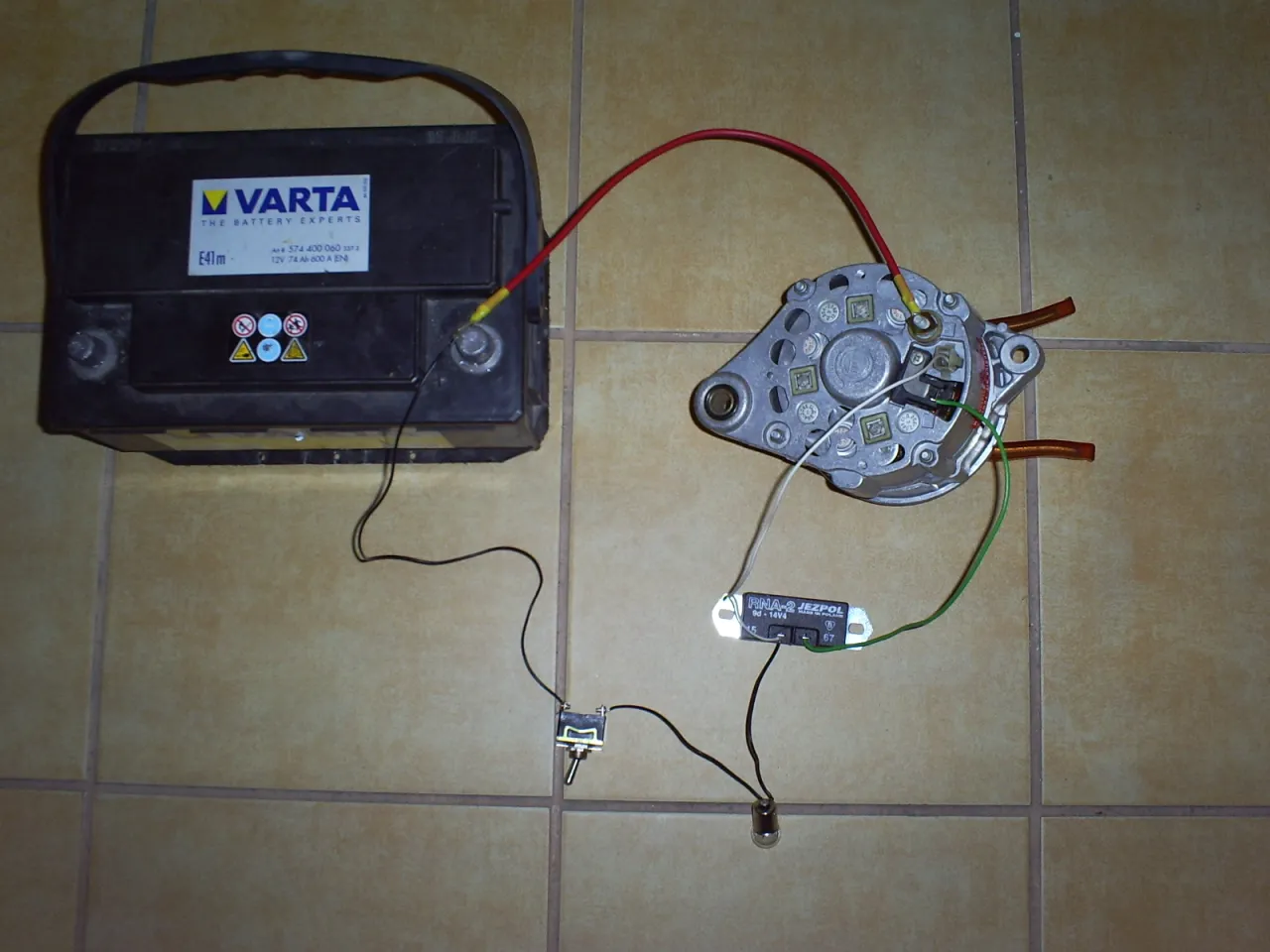

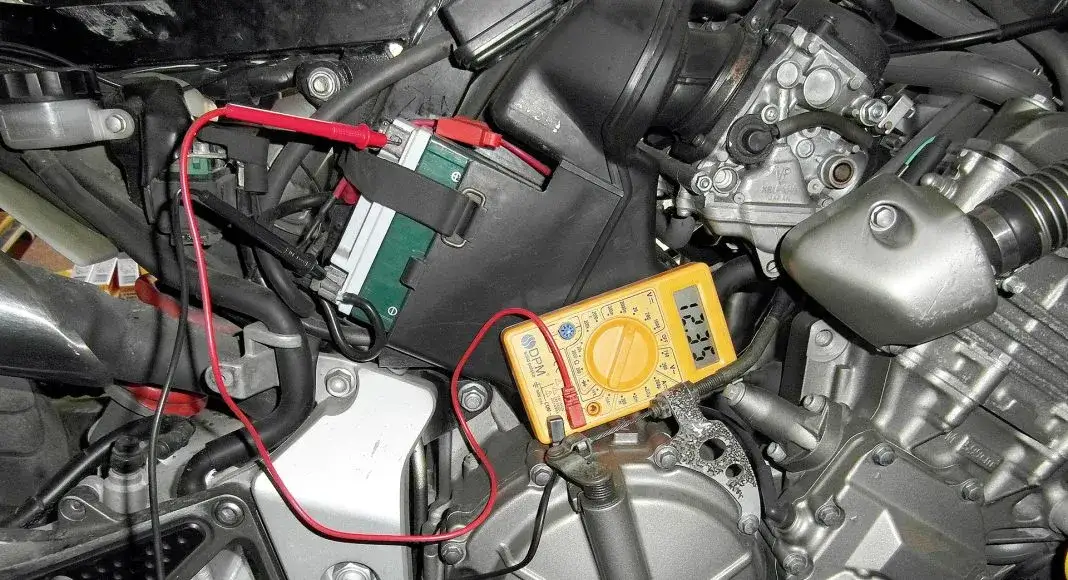

Naprawa regulatora napięcia alternatora wymaga dokładnego sprawdzenia rezultatów. Po uruchomieniu silnika zmierz napięcie na akumulatorze, które powinno wynosić między 13.8V a 14.4V.
Obserwuj kontrolkę ładowania na desce rozdzielczej. Powinna zgasnąć po uruchomieniu silnika i pozostać zgaszona podczas pracy.
Sprawdź zachowanie układu pod obciążeniem. Włącz kilka odbiorników prądu i monitoruj stabilność napięcia.
Prawidłowe wartości napięcia to 14.2V przy 2000 obr/min. Na wolnych obrotach dopuszczalny jest niewielki spadek do 13.8V.
Najczęstsze problemy podczas montażu
| Problem | Przyczyna | Rozwiązanie |
| Brak ładowania | Nieprawidłowe podłączenie przewodów | Sprawdź połączenia zgodnie ze schematem |
| Zbyt wysokie napięcie | Uszkodzony regulator | Wymiana regulatora na nowy |
| Niestabilne napięcie | Luźne połączenia | Dokręcenie i zabezpieczenie połączeń |
| Kontrolka nie gaśnie | Błędne podłączenie D+ | Sprawdzenie połączenia przewodu D+ |
Większości problemów można uniknąć poprzez staranne wykonanie połączeń. Zawsze używaj nowych podkładek i zabezpieczeń.
Regularnie sprawdzaj stan połączeń i przewodów. Wibracje silnika mogą powodować poluzowanie się elementów montażowych.
Kiedy wezwać mechanika
Jeśli napięcie ładowania znacząco odbiega od normy mimo prawidłowego montażu, należy skonsultować się z profesjonalistą. Problem może leżeć głębiej w układzie elektrycznym.
Gdy pojawią się nietypowe dźwięki z alternatora lub wyczuwalny zapach spalenizny, natychmiast przerwij eksploatację. Te objawy mogą świadczyć o poważnym uszkodzeniu.
W przypadku braku odpowiednich narzędzi lub doświadczenia, lepiej powierzyć montaż specjaliście. Układ ładowania to kluczowy element bezpieczeństwa pojazdu.
Migająca kontrolka ładowania lub nagłe skoki napięcia to sygnały alarmowe. Diagnostyka komputerowa może być niezbędna do wykrycia źródła problemu.
Wymiana regulatora napięcia - najważniejsze wskazówki techniczne
Prawidłowy montaż regulatora napięcia to kluczowy element w utrzymaniu sprawności układu elektrycznego pojazdu. Proces ten wymaga odpowiedniego przygotowania, użycia właściwych narzędzi i przestrzegania procedur bezpieczeństwa.
Najważniejsze etapy to: staranne przygotowanie powierzchni montażowej, prawidłowa identyfikacja i podłączenie przewodów oraz dokładne sprawdzenie wartości napięcia po instalacji. Napięcie ładowania powinno utrzymywać się w zakresie 13.8-14.4V, a wszystkie połączenia muszą być stabilne i zabezpieczone przed wilgocią.
W przypadku wystąpienia problemów takich jak brak ładowania, niestabilne napięcie czy alarmy na desce rozdzielczej, warto skorzystać z pomocy profesjonalnego mechanika. Właściwa diagnostyka i montaż gwarantują długotrwałą i bezawaryjną pracę całego układu elektrycznego pojazdu.
